Prawidłowe podłączenie płyty indukcyjnej decyduje nie tylko o jej działaniu, lecz także o bezpieczeństwie całej kuchni. Wyjaśniam, jak sprawdzić instalację, czym różni się zasilanie 230 V od 400 V, jakie zabezpieczenia i przewody mogą być potrzebne oraz ile zwykle kosztuje fachowe wykonanie usługi.
Najważniejsze informacje przed uruchomieniem płyty
- Instrukcja producenta określa dopuszczalny sposób podłączenia konkretnego modelu.
- Urządzenie o mocy około 7,2 kW zwykle wymaga dedykowanego obwodu, a nie zwykłego gniazdka.
- Zasilanie 400 V pozwala lepiej rozłożyć obciążenie, ale wymaga instalacji wielofazowej.
- Przewód ochronny PE musi być podłączony, a obwód odpowiednio zabezpieczony.
- Prace przy instalacji powinien wykonać elektryk z uprawnieniami, szczególnie gdy potrzebne są pomiary i wpis do karty gwarancyjnej.
Co trzeba sprawdzić przed montażem
Zanim płyta trafi do blatu, sprawdzam jej moc znamionową, schemat zacisków oraz wymagany sposób zasilania. Sama informacja, że w mieszkaniu jest „siła”, nie wystarcza. Nie każdy model można podłączyć do wszystkich układów, a błędne mostkowanie zacisków może uszkodzić elektronikę.
Większość pełnowymiarowych płyt ma moc od około 3,7 do 7,4 kW. Przy zasilaniu jednofazowym 230 V oznacza to znaczny prąd obciążenia, dlatego urządzenie powinno mieć własny obwód prowadzony z rozdzielnicy. Wspólny przewód dla płyty, piekarnika, zmywarki i czajnika to proszenie się o częste zadziałanie zabezpieczeń.
Przeczytaj również: Dom ze styropianu - Poznaj fakty, zanim zbudujesz
Najważniejsze elementy instalacji
- dedykowany obwód zasilający,
- przewód o przekroju dobranym do mocy, długości i sposobu ułożenia,
- odpowiedni wyłącznik nadprądowy,
- przewód neutralny N oraz ochronny PE,
- ochrona różnicowoprądowa, jeśli wynika z projektu i układu rozdzielnicy,
- możliwość bezpiecznego odłączenia urządzenia od zasilania.
Nie podaję jednego uniwersalnego przekroju przewodu, bo byłaby to rada pozornie prosta, ale potencjalnie niebezpieczna. W instrukcjach różnych producentów spotyka się na przykład przewody 3 x 2,5 mm², 3 x 4 mm² lub 4 x 1,5 mm², zależnie od wariantu zasilania i mocy urządzenia. Ostateczny dobór powinien potwierdzić elektryk.
230 V czy 400 V które zasilanie wybrać

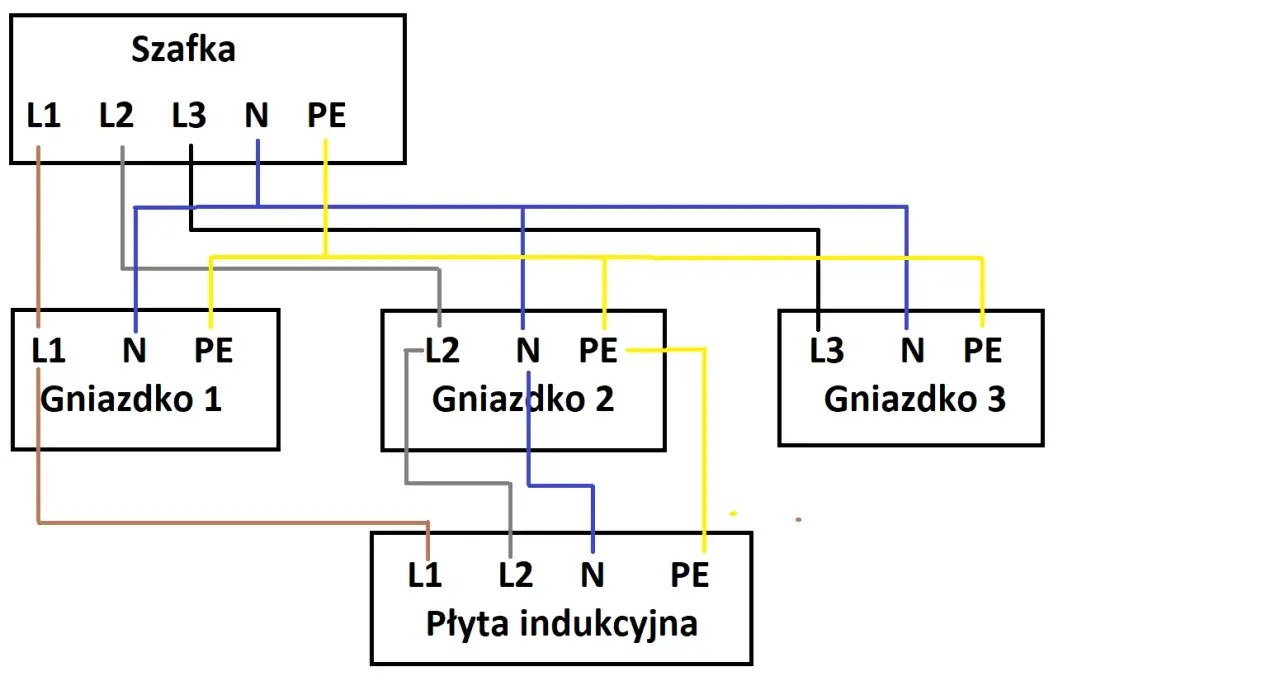

Płyty indukcyjne mogą pracować w układzie jednofazowym 230 V albo w układzie wielofazowym, najczęściej oznaczanym jako 220-240 V/400 V 2N. W tym drugim przypadku poszczególne części urządzenia są rozdzielane na dwie fazy, dzięki czemu obciążenie instalacji jest mniejsze.
| Wariant | Kiedy ma sens | Ograniczenia |
|---|---|---|
| 230 V | Gdy lokal nie ma instalacji wielofazowej albo płyta ma funkcję ograniczenia mocy. | Przy pełnej mocy może szybko przeciążać obwód i wymagać mocnego zabezpieczenia. |
| 400 V 2N | Najczęściej przy nowych instalacjach i płytach o mocy około 7 kW. | Potrzebny jest właściwie przygotowany obwód z dwiema fazami, przewodem N i PE. |
| 400 V 3N | Tylko wtedy, gdy konkretny model przewiduje taki schemat. | Nie wolno zakładać, że każda płyta obsługuje trzy fazy. |
W praktyce zasilanie 400 V nie oznacza, że elementy płyty pracują bezpośrednio na napięciu 400 V. W typowym układzie 2N urządzenie korzysta z napięcia między każdą fazą a przewodem neutralnym, a napięcie między fazami służy do rozłożenia obciążenia. Schemat na obudowie lub w instrukcji ma pierwszeństwo przed poradą znalezioną w internecie.
Jeżeli dostępne jest tylko 230 V, nie zawsze trzeba rezygnować z wybranego modelu. Część płyt ma funkcję Power Management, która ogranicza maksymalny pobór energii. Trzeba jednak liczyć się z tym, że przy jednoczesnym użyciu kilku pól urządzenie może wolniej osiągać pełną moc.
Jak wygląda prawidłowe podłączenie krok po kroku
Sam montaż mechaniczny, czyli osadzenie urządzenia w przygotowanym blacie, nie jest tym samym co praca przy instalacji elektrycznej. Płytę trzeba umieścić zgodnie z wymaganymi odległościami od ścian, szafek i piekarnika, a pod spodem zapewnić przestrzeń na wentylację. Zbyt ciasna zabudowa może powodować przegrzewanie.
- Sprawdzenie dokumentacji i mocy urządzenia.
- Kontrola przewodu, zabezpieczeń oraz dostępnego napięcia w rozdzielnicy.
- Wyłączenie zasilania i potwierdzenie braku napięcia odpowiednim przyrządem.
- Przygotowanie zacisków zgodnie ze schematem producenta.

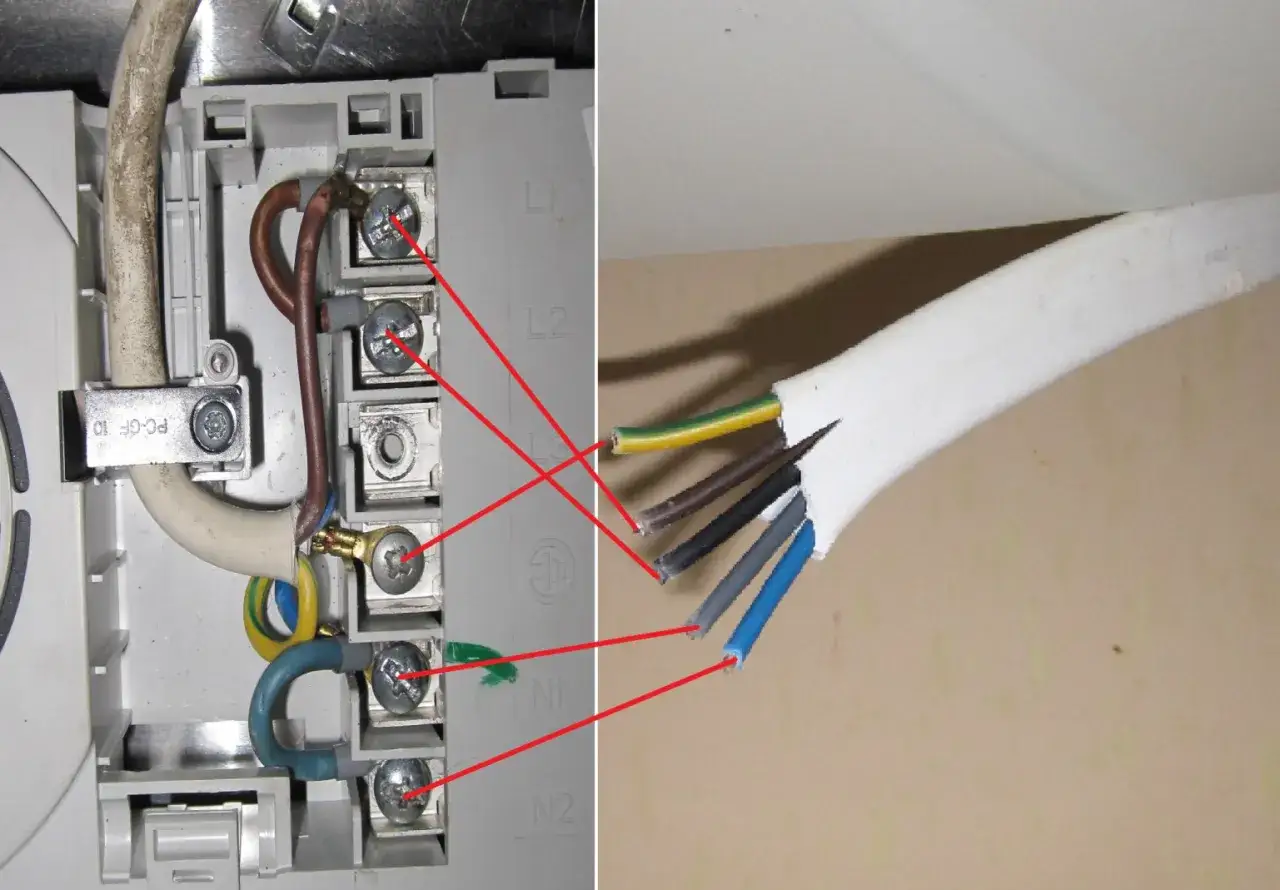

- Podłączenie przewodów L, N i PE oraz wykonanie wymaganych mostków.
- Zabezpieczenie przewodu w odciążce, aby nie wyrwać go z listwy zaciskowej.
- Wykonanie pomiarów i próba działania wszystkich pól grzewczych.
Kolory przewodów pomagają się zorientować, ale nie mogą zastąpić pomiaru. Zwykle żółto-zielony oznacza PE, niebieski przewód neutralny, a brązowy, czarny lub szary przewody fazowe. W starszych albo przerabianych instalacjach kolory mogą być jednak użyte niezgodnie ze standardem.
Po wykonaniu połączenia elektryk powinien sprawdzić między innymi ciągłość przewodu ochronnego, skuteczność ochrony przeciwporażeniowej oraz działanie zabezpieczeń. To krótka część pracy, ale właśnie ona odróżnia bezpieczny montaż od przypadkowego połączenia przewodów.
Dlaczego zwykłe gniazdko często nie wystarcza
Technicznie niektóre płyty jednofazowe można zasilać przez wtyczkę, ale przy pełnej mocy zwykły obwód 16 A szybko staje się ograniczeniem. Dla przykładu urządzenie o mocy 7,2 kW przy 230 V potrzebuje około 31 A, czyli znacznie więcej niż typowe gniazdko w kuchni.
Funkcja ograniczenia mocy może zmienić tę sytuację, lecz wtedy płyta nie wykorzysta pełnego potencjału. Nie zalecam stosowania przedłużaczy, listew zasilających ani przypadkowych adapterów. Ich styki mogą się nagrzewać, a schowanie takiego połączenia za szafką utrudnia zauważenie problemu.
W nowych mieszkaniach często przygotowuje się osobny obwód dla płyty. W starszym lokalu elektryk powinien najpierw ocenić stan przewodów, zwłaszcza jeśli występuje instalacja aluminiowa, brak przewodu ochronnego albo częste spadki napięcia. Wymiana samej płyty nie naprawi słabej instalacji.
Ile kosztuje usługa i co wpływa na cenę
Jeśli gotowy obwód już istnieje, a urządzenie jest prawidłowo osadzone, sama usługa kosztuje zwykle około 150-450 zł. W dużych miastach cena często zbliża się do górnej granicy. Stawka rośnie, gdy trzeba wykonać pomiary, dojechać daleko albo uzupełnić dokumentację gwarancyjną.
| Zakres prac | Orientacyjny koszt |
|---|---|
| Podłączenie do przygotowanego obwodu | 150-300 zł |
| Podłączenie z pomiarami i wpisem gwarancyjnym | 200-450 zł |
| Montaż zabezpieczenia w rozdzielnicy | około 100-300 zł plus materiały |
| Wykonanie nowego obwodu | od kilkuset złotych, zależnie od trasy i zakresu kucia |
To są ceny orientacyjne, a nie cennik dla każdej lokalizacji. Najwięcej kosztują przeróbki, prowadzenie przewodu przez ściany oraz modernizacja rozdzielnicy. Przed zamówieniem usługi ustalam, czy cena obejmuje materiały, pomiary, montaż w blacie i potwierdzenie wykonania podłączenia.
W wielu przypadkach producent wymaga, aby instalację wykonała osoba z odpowiednimi kwalifikacjami. Brak potwierdzenia może utrudnić późniejsze dochodzenie roszczeń gwarancyjnych, dlatego dokumenty i instrukcję urządzenia dobrze mieć przy sobie podczas wizyty fachowca.
Błędy, które mogą skończyć się awarią
- Brak przewodu PE albo podłączenie go do przypadkowego elementu instalacji.
- Wykonanie mostków bez sprawdzenia schematu konkretnego modelu.
- Zasilanie płyty z obwodu, do którego podłączono kilka urządzeń dużej mocy.
- Zastosowanie zbyt małego przekroju przewodu bez uwzględnienia długości i sposobu ułożenia.
- Praca przy przewodach bez sprawdzenia braku napięcia.
- Zasłonięcie przewodu tak, że dotyka rozgrzanych elementów piekarnika lub ostrych krawędzi.
- Pomijanie wentylacji pod płytą i montaż bez zachowania odległości wskazanych przez producenta.
Najbardziej ryzykowne jest przekonanie, że skoro pola grzewcze się uruchomiły, instalacja została wykonana dobrze. Płyta może działać mimo luźnego zacisku lub błędnie dobranego zabezpieczenia, a problem pojawi się dopiero po dłuższym gotowaniu. Zapach spalenizny, ciepła obudowa zacisku albo migotanie oświetlenia to sygnały, przy których trzeba natychmiast odłączyć urządzenie i wezwać elektryka.
Jak przygotować kuchnię, żeby uniknąć dodatkowych kosztów
Najlepiej ustalić sposób zasilania jeszcze przed zamówieniem mebli. Wtedy można poprowadzić przewód w odpowiednim miejscu, zaplanować dostęp do rozłącznika i przygotować blat pod wymagany wymiar. Przesuwanie gotowej zabudowy albo kucie świeżo wykończonej ściany zwykle kosztuje więcej niż wcześniejsza konsultacja.
Przed wizytą fachowca warto przygotować model płyty, jej instrukcję, zdjęcie rozdzielnicy oraz informację, czy w lokalu jest instalacja 230 V, czy wielofazowa. Taki komplet pozwala szybciej ocenić sytuację i ogranicza ryzyko kupienia niewłaściwego przewodu lub zabezpieczenia.
Najbezpieczniejszy schemat jest prosty: osobny obwód, prawidłowo dobrane zabezpieczenia, przewód ochronny, połączenie według instrukcji i końcowe pomiary. Przy urządzeniu o dużej mocy oszczędność na przypadkowym montażu nie jest rozsądnym kompromisem, bo koszt naprawy instalacji lub uszkodzonej elektroniki może wielokrotnie przewyższyć cenę profesjonalnej usługi.
