Jak dobrać szpilki do kotwy chemicznej? Poradnik eksperta

Wybór odpowiednich elementów złącznych to podstawa bezpieczeństwa i trwałości każdej konstrukcji. W przypadku kotew chemicznych kluczową rolę odgrywają szpilki, czyli pręty gwintowane, które stanowią serce całego zamocowania. Ten artykuł to kompleksowy przewodnik, który pomoże Państwu zrozumieć ich rodzaje, zasady doboru oraz prawidłowy montaż, co jest absolutnie kluczowe dla niezawodności i bezpieczeństwa każdego projektu.

Szpilki do kotwy chemicznej: kluczowe aspekty wyboru i montażu

• Dobór materiału szpilki (ocynk, A2, A4) jest krytyczny i zależy od środowiska montażu od suchego wnętrza po agresywne warunki morskie.
• W podłożach pełnych (beton) kluczowe jest perfekcyjne oczyszczenie otworu, natomiast w pustakach niezbędne są tuleje siatkowe.
• Większe obciążenia wymagają większej średnicy szpilki i głębszego zakotwienia, zawsze zgodnie z wytycznymi producenta żywicy.
• Prawidłowe czyszczenie otworu, aplikacja żywicy od dna i przestrzeganie czasu utwardzania to fundamenty trwałego połączenia.
• Temperatura otoczenia ma bezpośredni wpływ na czas wiązania żywicy i pełne utwardzenie, co należy uwzględnić przed obciążeniem.

W systemie kotwienia chemicznego szpilka, czyli precyzyjnie wykonany pręt gwintowany, pełni fundamentalną rolę. Jest to element, który bezpośrednio przenosi obciążenia z mocowanego przedmiotu czy to balustrady, maszyny, czy elementu konstrukcyjnego na podłoże, za pośrednictwem utwardzonej żywicy chemicznej. Można powiedzieć, że szpilka jest kręgosłupem całego zamocowania, integralną częścią systemu, bez której żywica nie miałaby jak skutecznie spełnić swojej funkcji.

Z mojego doświadczenia wynika, że ignorowanie specyfikacji i wybór nieodpowiedniej szpilki to prosta droga do poważnych problemów. Zbyt mała średnica, niewłaściwy materiał do panujących warunków zewnętrznych, czy niska klasa wytrzymałości w stosunku do przewidywanych obciążeń, mogą drastycznie obniżyć nośność całego zamocowania. Konsekwencje to nie tylko ryzyko poluzowania się elementu, ale w skrajnych przypadkach nawet trwała awaria konstrukcji i zagrożenie bezpieczeństwa.

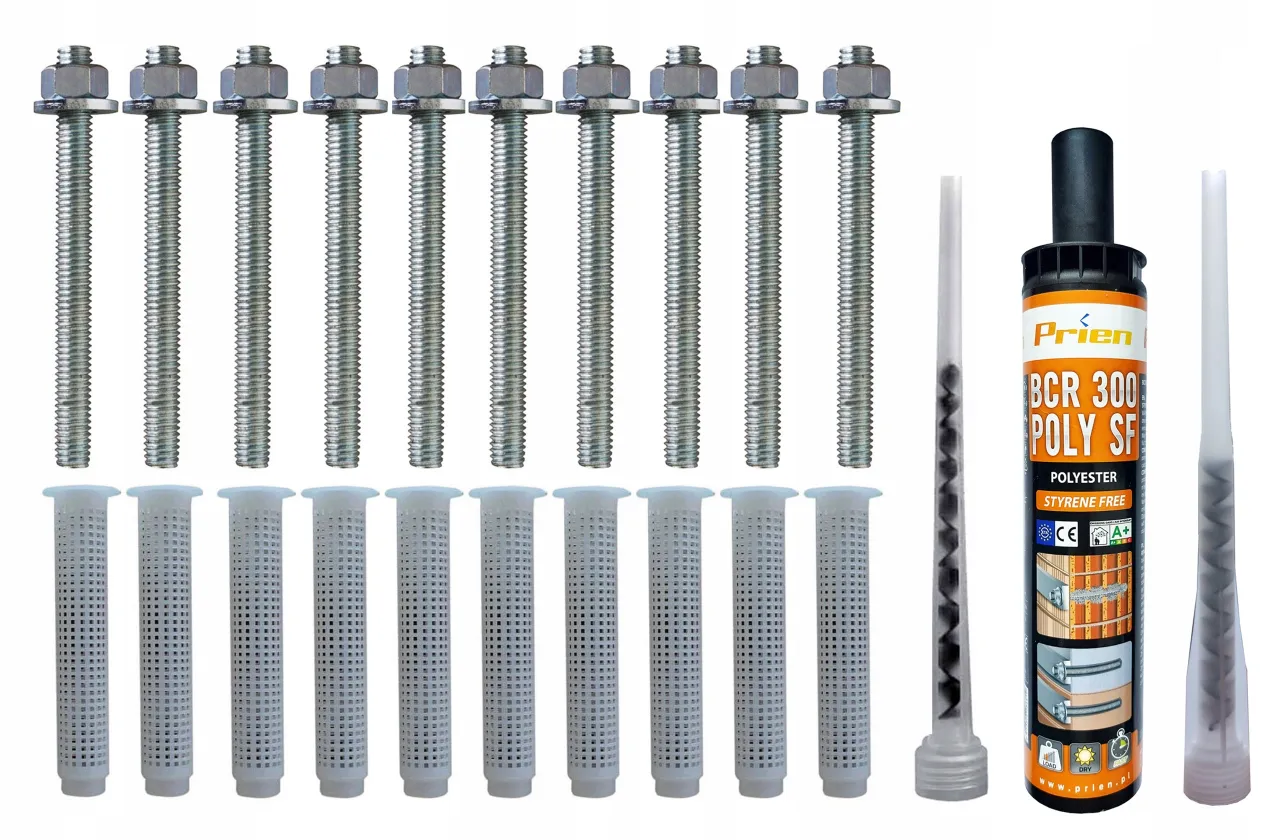

Poznaj rodzaje szpilek do kotew chemicznych

Stal ocynkowana (klasa 5.8)

Szpilki ze stali ocynkowanej klasy 5.8 to najczęściej spotykane rozwiązanie w budownictwie. Oznaczenie "5.8" nie jest przypadkowe pierwsza cyfra (5) pomnożona przez 100 daje nam minimalną wytrzymałość na rozciąganie w MPa, czyli 500 MPa. Druga cyfra (8), pomnożona przez pierwszą i przez 10, wskazuje granicę plastyczności, czyli 400 MPa. To standardowy i ekonomiczny wybór do zastosowań wewnętrznych, w suchym środowisku, gdzie nie występują agresywne czynniki chemiczne ani wysoka wilgotność. Idealnie sprawdzają się przy typowych obciążeniach, na przykład do montażu regałów, lekkich konstrukcji czy instalacji.

Stal nierdzewna A2 kontra kwasoodporna A4

Wyższe klasy wytrzymałości (np. 8.8)

Kiedy standardowa klasa 5.8 okazuje się niewystarczająca, sięgamy po szpilki o wyższej klasie wytrzymałości, takie jak 8.8. Te pręty gwintowane charakteryzują się znacznie lepszymi parametrami mechanicznymi (800 MPa wytrzymałości na rozciąganie i 640 MPa granicy plastyczności), co czyni je idealnym wyborem do mocowania bardzo ciężkich maszyn przemysłowych, elementów konstrukcyjnych narażonych na ekstremalne obciążenia dynamiczne czy statyczne, a także wszędzie tam, gdzie wymagana jest maksymalna pewność i bezpieczeństwo zamocowania.

Jak czytać oznaczenia na szpilkach

Zrozumienie oznaczeń na szpilkach jest kluczowe dla prawidłowego doboru. Oto krótki przewodnik, jak interpretować typowe symbole, na przykład "M12, 5.8, A4":

• M12: Oznacza średnicę gwintu szpilki. W tym przypadku jest to gwint metryczny o średnicy 12 mm. Im większa średnica, tym większa nośność szpilki.
• 5.8: Wskazuje klasę wytrzymałości materiału. Jak już wspomniałem, "5" oznacza 500 MPa wytrzymałości na rozciąganie, a "8" (w połączeniu z "5") 400 MPa granicy plastyczności.
• A4: Informuje o rodzaju stali. W tym przypadku jest to stal kwasoodporna, zapewniająca najwyższą odporność na korozję w agresywnych środowiskach. Gdyby było "A2", oznaczałoby to stal nierdzewną.

Jak dobrać idealną szpilkę do swojego projektu

Analiza rodzaju podłoża

Rodzaj podłoża, w którym zamierzamy kotwić, ma fundamentalne znaczenie dla wyboru szpilki i metody montażu:

• Podłoża pełne (beton, kamień, cegła pełna): W tych materiałach żywica tworzy zwartą spoinę z powierzchnią otworu. Kluczowe jest tu dokładne oczyszczenie otworu z pyłu i zwiercin po wierceniu. Brak czyszczenia drastycznie obniża nośność, ponieważ żywica nie może prawidłowo związać się z czystym podłożem.

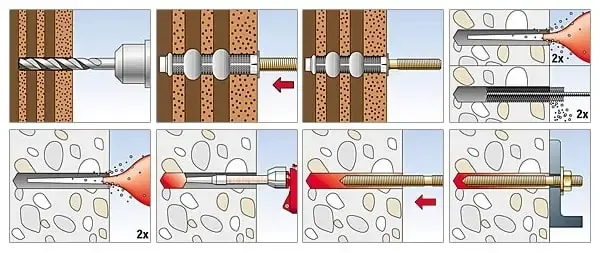

• Podłoża z pustkami (pustak ceramiczny, cegła dziurawka, beton komórkowy): W tych materiałach zastosowanie samej żywicy spowodowałoby jej niekontrolowany rozpływ w pustych przestrzeniach. Absolutnie konieczne jest użycie tulei siatkowej (plastikowej lub metalowej), która formuje żywicę w kształt "korka" wokół szpilki, zapewniając stabilne i nośne zamocowanie.

Obciążenie i głębokość kotwienia

Zależność między przewidywanym obciążeniem a wymaganą średnicą szpilki i głębokością kotwienia jest prosta: im większe obciążenie, tym większa powinna być średnica szpilki oraz głębsze jej osadzenie w podłożu. Nie ma tu miejsca na zgadywanie. Zawsze zalecam sprawdzanie wytycznych producenta żywicy chemicznej oraz Europejskich Ocen Technicznych (ETA), jeśli produkt takowe posiada. Te dokumenty zawierają precyzyjne tabele nośności dla różnych średnic szpilek i głębokości kotwienia w konkretnych typach podłoża.

Środowisko montażu

Warunki środowiskowe, w jakich będzie funkcjonować zamocowanie, bezpośrednio wpływają na wybór materiału szpilki. Poniżej przedstawiam prostą tabelę, która pomoże w podjęciu właściwej decyzji:

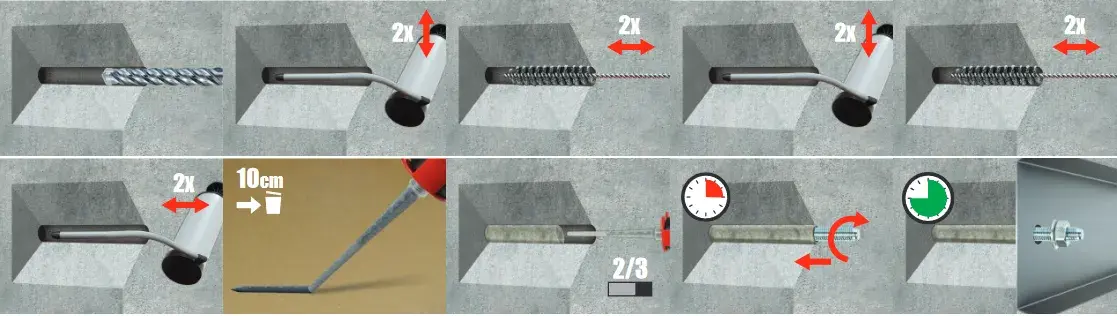

Prawidłowy montaż szpilki z kotwą chemiczną krok po kroku

Prawidłowy montaż szpilki z kotwą chemiczną to proces, który wymaga precyzji i przestrzegania kilku kluczowych zasad. Jako ekspert, zawsze podkreślam, że nawet najlepsza żywica i szpilka nie zadziałają poprawnie, jeśli instalacja zostanie wykonana niedbale. Oto szczegółowa instrukcja, krok po kroku:

1. Wiercenie otworu: Należy wywiercić otwór o odpowiedniej średnicy i głębokości, zgodnie z zaleceniami producenta kotwy chemicznej i szpilki. Zazwyczaj średnica otworu jest o 2 mm większa niż średnica szpilki (np. dla M12 wiercimy otwór 14 mm). Głębokość kotwienia jest równie ważna i musi być ściśle przestrzegana.
2. Czyszczenie otworu (kluczowe!): To absolutnie najważniejszy, a często niedoceniany krok. Otwór musi być perfekcyjnie czysty z pyłu i zwiercin. Proces czyszczenia polega na kilkukrotnym przedmuchaniu otworu sprężonym powietrzem (lub specjalną pompką) oraz wyszczotkowaniu go szczotką drucianą o odpowiedniej średnicy. Czynności te należy powtórzyć naprzemiennie co najmniej 2-3 razy, aż z otworu nie będzie wydobywał się żaden pył. Bez czystego otworu żywica nie zwiąże się prawidłowo z podłożem, a nośność zamocowania spadnie drastycznie.
3. Aplikacja żywicy: Przed aplikacją należy odrzucić pierwszą porcję żywicy (zazwyczaj około 10 cm), ponieważ składniki z mieszalnika mogą być jeszcze niewymieszane. Następnie, aplikator należy wprowadzić do samego dna otworu i powoli wyciskać żywicę, stopniowo wycofując aplikator. Otwór powinien być wypełniony żywicą w około 2/3 głębokości. W przypadku podłoży z pustkami, żywicę aplikujemy do tulei siatkowej.
4. Osadzanie szpilki: Szpilkę należy wprowadzać do wypełnionego otworu ruchem obrotowym. Ten ruch zapewnia równomierne rozprowadzenie żywicy wokół całej powierzchni szpilki i pomaga usunąć ewentualne pęcherze powietrza, które mogłyby obniżyć nośność. Szpilka powinna być osadzona do odpowiedniej głębokości, tak aby jej gwint wystawał na długość umożliwiającą zamocowanie elementu i nakrętki.
5. Czas utwardzania: Po osadzeniu szpilki należy bezwzględnie przestrzegać czasu wiązania i pełnego utwardzania żywicy, podanego przez producenta. Czas ten jest silnie zależny od temperatury otoczenia im niższa temperatura, tym dłuższy czas utwardzania. Obciążanie zamocowania przed upływem tego czasu jest krytycznym błędem i może prowadzić do jego trwałego uszkodzenia.

Uniknij tych błędów podczas montażu kotwy chemicznej

Nawet najlepsi fachowcy mogą popełnić błędy, zwłaszcza gdy brakuje im doświadczenia z konkretnym systemem. W przypadku kotew chemicznych, niektóre pomyłki są szczególnie kosztowne i drastycznie obniżają nośność połączenia. Oto najczęstsze z nich:

• Brak lub niedokładne czyszczenie otworu:
  • Konsekwencje: Pył i zwierciny działają jak warstwa separacyjna między żywicą a podłożem. Żywica nie może prawidłowo związać się z czystą powierzchnią, co prowadzi do drastycznego spadku nośności, często nawet o 50-70%. Zamocowanie może po prostu wyrwać się pod obciążeniem.
• Zbyt wczesne obciążenie zamocowania:
  • Konsekwencje: Żywica potrzebuje czasu na pełne utwardzenie, aby osiągnąć deklarowaną nośność. Obciążenie szpilki przed upływem tego czasu (zależnego od temperatury) powoduje naruszenie struktury wiązania chemicznego, co trwale obniża wytrzymałość kotwy i może prowadzić do jej awarii.
• Brak tulei siatkowej w podłożach z pustkami:
  • Konsekwencje: W pustakach, cegłach dziurawkach czy betonie komórkowym żywica bez tulei siatkowej po prostu rozpłynie się w pustych przestrzeniach. Nie utworzy zwartej bryły wokół szpilki, co sprawi, że zamocowanie nie będzie miało żadnej nośności i po prostu wypadnie.

Przeczytaj również: Kotwa do belek: Wybierz typ, zamontuj bezpiecznie i bez błędów

Niezbędne akcesoria do profesjonalnego kotwienia

Profesjonalny montaż kotwy chemicznej to nie tylko odpowiednia szpilka i żywica, ale także zestaw niezbędnych akcesoriów, które gwarantują poprawność i trwałość zamocowania. Moim zdaniem, oszczędzanie na tych elementach to fałszywa oszczędność:

• Tuleje siatkowe: Absolutnie niezbędne przy kotwieniu w podłożach z pustkami (np. pustakach ceramicznych, cegłach dziurawkach). Zapobiegają niekontrolowanemu rozpływowi żywicy i formują ją w kształt "korka" wokół szpilki, zapewniając stabilne i nośne zamocowanie.
• Odpowiednie podkładki i nakrętki: Muszą być zgodne materiałowo ze szpilką, aby uniknąć korozji galwanicznej. Zastosowanie podkładki zwiększa powierzchnię docisku, a odpowiednio dobrana nakrętka zapewnia prawidłowe dociągnięcie elementu.
• Narzędzia do czyszczenia otworu:
  • Szczotka druciana: Do mechanicznego usuwania pyłu i zwiercin ze ścianek otworu. Musi mieć odpowiednią średnicę, aby skutecznie czyścić cały otwór.
  • Pompka do przedmuchiwania (lub kompresor): Do usuwania luźnego pyłu po szczotkowaniu. Niezbędna do uzyskania idealnie czystej powierzchni.
• Wyciskacz do żywicy: Dozownik do kartuszy z żywicą. W zależności od typu żywicy (np. dwukomponentowa, w tubach) potrzebny jest odpowiedni wyciskacz, który zapewni prawidłowe wymieszanie składników i precyzyjną aplikację.
