Kotwa do belek: Wybierz typ, zamontuj bezpiecznie i bez błędów

Wybór odpowiedniej kotwy do belek to jeden z kluczowych elementów zapewniających bezpieczeństwo i trwałość każdej konstrukcji. Niezależnie od tego, czy budujesz taras, montujesz więźbę dachową, czy mocujesz belki stropowe, prawidłowe zamocowanie jest fundamentem. Ten kompleksowy poradnik pomoże Ci zrozumieć dostępne rozwiązania, świadomie wybrać najlepszą kotwę do Twojego projektu i uniknąć kosztownych błędów.

Jako ekspert w dziedzinie mocowań, zawsze podkreślam, że odpowiedni dobór kotwy to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa konstrukcji. Błędy na tym etapie mogą mieć katastrofalne skutki. Wyobraź sobie montaż słupów tarasowych, które mają utrzymać ciężką konstrukcję, czy więźby dachowej, która musi wytrzymać obciążenia śniegiem i wiatrem. Prawidłowo dobrana i zamontowana kotwa gwarantuje, że te elementy będą stabilne i niezawodne przez lata.

Niestety, niedostateczna wiedza lub pośpiech często prowadzą do poważnych błędów. Niewłaściwy typ kotwy, zła technika montażu czy ignorowanie zaleceń producenta mogą skutkować pęknięciami betonu, osłabieniem nośności całego połączenia, a w skrajnych przypadkach nawet katastrofą budowlaną. Dlatego tak ważne jest, aby poświęcić czas na zrozumienie specyfiki poszczególnych rozwiązań.

Kotwa chemiczna czy mechaniczna poznaj kluczowe różnice i wybierz świadomie

Na rynku dostępne są dwa główne typy kotew, które dominują w mocowaniu belek: mechaniczne i chemiczne. Każdy z nich ma swoje specyficzne zastosowania i zalety. Kotwy mechaniczne, takie jak kotwy rozporowe czy wkręcane do betonu, działają na zasadzie tarcia lub zakleszczenia. Po umieszczeniu w wywierconym otworze, są one dokręcane, co powoduje ich rozparcie w materiale podłoża. Ich główną zaletą jest szybkość montażu i możliwość natychmiastowego obciążenia. Idealnie sprawdzają się w solidnych, pełnych materiałach, takich jak beton czy cegła pełna.

• Zalety kotew mechanicznych:
  • Szybki i prosty montaż.
  • Możliwość natychmiastowego obciążenia.
  • Dobre do pełnych, twardych materiałów.
• Wady kotew mechanicznych:
  • Generują naprężenia rozporowe, co może prowadzić do pęknięć blisko krawędzi.
  • Mniejsza nośność w słabszych materiałach.
  • Nie nadają się do pustaków bez specjalnych rozwiązań.

Z kolei kotwy chemiczne to systemy iniekcyjne, bazujące na specjalnych żywicach (epoksydowych, poliestrowych, winyloestrowych), które po zmieszaniu i wstrzyknięciu do otworu, twardnieją, tworząc trwałe i bardzo wytrzymałe połączenie z prętem gwintowanym lub zbrojeniowym. Ich największą zaletą jest brak naprężeń w podłożu, co czyni je idealnym rozwiązaniem do mocowań blisko krawędzi oraz w materiałach o mniejszej wytrzymałości, takich jak pustaki (wówczas stosuje się specjalne tuleje siatkowe). Oferują one bardzo wysoką nośność i są niezwykle uniwersalne.

• Zalety kotew chemicznych:
  • Bardzo wysoka nośność, często przewyższająca wytrzymałość podłoża.
  • Brak naprężeń rozporowych, bezpieczne dla mocowań blisko krawędzi.
  • Idealne do pustaków i materiałów z pustkami (z tuleją siatkową).
  • Odporność na wibracje i dynamiczne obciążenia.
• Wady kotew chemicznych:
  • Wymagają czasu na utwardzenie żywicy przed obciążeniem.
  • Montaż jest nieco bardziej złożony i wymaga dokładnego oczyszczenia otworu.
  • Wyższa cena początkowa.

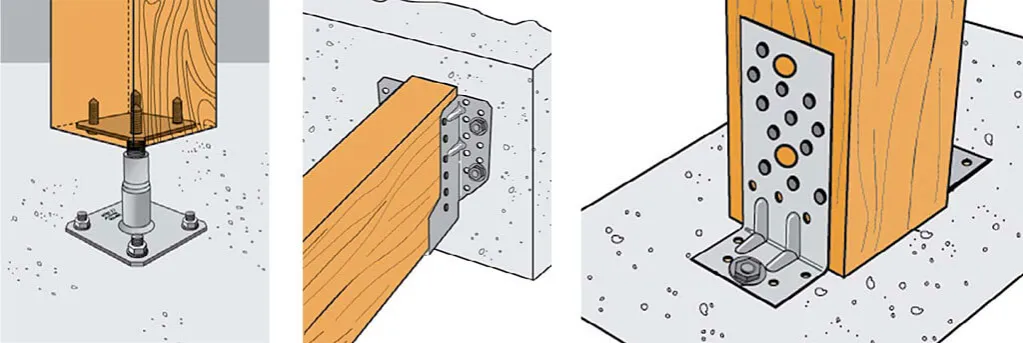

Warto również pamiętać, że oprócz typowych kotew do mocowania belek drewnianych stosuje się także inne specjalistyczne łączniki. Mam tu na myśli na przykład podstawy słupa, które wmurowuje się w fundament, czy różnego rodzaju kątowniki ciesielskie, które zapewniają dodatkowe wzmocnienie połączeń.

Jak dopasować kotwę do projektu w 3 prostych krokach

Dobór odpowiedniej kotwy to proces, który wymaga uwzględnienia kilku kluczowych czynników. Zawsze zalecam moim klientom, aby podchodzili do tego metodycznie. Oto 3 proste kroki, które pomogą Ci podjąć świadomą decyzję.

Krok 1: Określ rodzaj podłoża

Rodzaj podłoża, do którego będziesz mocować belkę, jest pierwszym i najważniejszym kryterium wyboru. To ono decyduje o tym, jaki typ kotwy będzie w ogóle skuteczny. Poniższa tabela, którą często przedstawiam na szkoleniach, dobrze to ilustruje:

Krok 2: Oszacuj obciążenie i jego typ

Nośność kotwy musi być dopasowana do ciężaru mocowanej belki oraz wszelkich dodatkowych obciążeń, jakie będą na nią działać np. obciążenie śniegiem na dachu, wiatr, a także obciążenia dynamiczne. Zawsze rekomenduję sprawdzenie kart technicznych produktów renomowanych marek, takich jak Fischer, Hilti czy Rawlplug. Znajdziesz tam szczegółowe dane dotyczące nośności w różnych materiałach i warunkach. Przy dużych i krytycznych obciążeniach, zawsze warto skonsultować się z konstruktorem to inwestycja w bezpieczeństwo, która się zwraca.

Krok 3: Uwzględnij warunki środowiskowe

Warunki, w jakich będzie pracować mocowanie, mają ogromne znaczenie. Jeśli montujesz belki na zewnątrz, gdzie będą narażone na wilgoć, deszcz, mróz i zmiany temperatury, musisz wybrać kotwy z odpowiednią powłoką antykorozyjną. Najczęściej stosuje się kotwy ocynkowane ogniowo lub wykonane ze stali nierdzewnej (A2, A4). Użycie niewłaściwych kotew w warunkach zewnętrznych to prosta droga do korozji i osłabienia połączenia w krótkim czasie.

Montaż kotwy do belki instrukcja krok po kroku

Prawidłowy montaż to połowa sukcesu. Nawet najlepsza kotwa nie spełni swojej funkcji, jeśli zostanie źle zainstalowana. Oto szczegółowa instrukcja, którą zawsze przekazuję moim wykonawcom:

1. Przygotowanie narzędzi: Upewnij się, że masz wiertarkę udarową (lub bezudarową do pustaków), wiertło o odpowiedniej średnicy (zgodnej z zaleceniami producenta kotwy), szczotkę do czyszczenia otworów, pompkę do usuwania pyłu, klucz dynamometryczny (do kotew mechanicznych) lub pistolet do żywicy (do kotew chemicznych), a także odpowiednie środki ochrony osobistej (rękawice, okulary).
2. Wiercenie otworu: Wywierć otwór o dokładnie takiej średnicy i głębokości, jaką zaleca producent kotwy. Pamiętaj, że zbyt płytki otwór zmniejszy nośność, a zbyt głęboki może skomplikować montaż. W przypadku pustaków, używaj wiertarki bez udaru, aby nie uszkodzić ścianek.
3. Kluczowe oczyszczenie otworu: To jest najważniejszy etap, szczególnie przy kotwach chemicznych! Dokładnie wyczyść otwór z pyłu i luźnych fragmentów materiału. Użyj do tego szczotki (ruchem obrotowym) i pompki (lub sprężonego powietrza). Powtórz czyszczenie kilkukrotnie, aż otwór będzie całkowicie wolny od pyłu. Niedokładne oczyszczenie drastycznie obniża nośność kotwy chemicznej.
4. Montaż kotwy mechanicznej:
   • Włóż kotwę do otworu.
   • Dokręć nakrętkę z odpowiednim momentem obrotowym, używając klucza dynamometrycznego. To zapewni prawidłowe rozparcie kotwy i osiągnięcie pełnej nośności.
   • Możesz obciążać kotwę natychmiast.
5. Montaż kotwy chemicznej:
   • Jeśli używasz tulei siatkowej (do pustaków), włóż ją do otworu.
   • Wstrzyknij żywicę do otworu, zaczynając od dna, aż otwór będzie wypełniony w około 2/3 objętości (lub zgodnie z instrukcją producenta). Pamiętaj, aby pierwsze "strzały" żywicy (ok. 10 cm) wycisnąć poza otwór, ponieważ nie są one jeszcze odpowiednio wymieszane.
   • Ruchem obrotowym wkręć pręt gwintowany lub zbrojeniowy w wypełniony żywicą otwór, aż do osiągnięcia wymaganej głębokości kotwienia.
   • Odczekaj na pełne utwardzenie żywicy. Czas wiązania zależy od temperatury otoczenia i rodzaju żywicy zawsze sprawdź to w karcie technicznej produktu! Dopiero po tym czasie możesz obciążyć zamocowanie.

Najczęstsze błędy przy kotwieniu belek, których musisz unikać

W swojej praktyce widziałem wiele błędów, które mogły mieć fatalne konsekwencje. Chcę Cię przed nimi przestrzec. Uniknięcie tych trzech najpoważniejszych pomyłek to podstawa bezpieczeństwa:

• Nieoczyszczenie otworu: To błąd numer jeden, zwłaszcza przy kotwach chemicznych. Pył i luźne fragmenty w otworze działają jak bariera między żywicą a podłożem, uniemożliwiając prawidłowe związanie. Skutek? Drastyczne obniżenie nośności, a nawet całkowity brak trzymania. Zawsze powtarzam: czysty otwór to mocna kotwa!
• Montaż zbyt blisko krawędzi podłoża lub innych kotew: Zarówno kotwy mechaniczne, jak i chemiczne wymagają zachowania odpowiednich odległości od krawędzi elementu konstrukcyjnego oraz od innych kotew. Ignorowanie tych zaleceń (podanych w kartach technicznych) może prowadzić do pęknięć betonu (szczególnie przy kotwach rozporowych) lub wzajemnego osłabienia mocowań.
• Ignorowanie zaleceń producenta: To ogólny, ale bardzo poważny błąd. Każda kotwa ma swoją specyfikę. Dotyczy to głębokości kotwienia, średnicy wiertła, momentu dokręcającego (dla mechanicznych) czy czasu wiązania żywicy (dla chemicznych). Nieuwzględnienie tych parametrów sprawia, że kotwa nie osiągnie swojej deklarowanej nośności, a całe mocowanie staje się niebezpieczne.

Normy i certyfikaty dla kotew co musisz wiedzieć o prawie budowlanym

W budownictwie, szczególnie w przypadku elementów konstrukcyjnych, nie ma miejsca na kompromisy w kwestii jakości i bezpieczeństwa. Dlatego też, jako Grzegorz Zając, zawsze podkreślam, że w zastosowaniach konstrukcyjnych należy używać wyłącznie certyfikowanych produktów. Kluczowym dokumentem, na który musisz zwrócić uwagę, jest Europejska Ocena Techniczna (ETA). To nie jest tylko formalność ETA to gwarancja, że dany produkt został poddany rygorystycznym testom i spełnia najwyższe europejskie standardy bezpieczeństwa i jakości. Potwierdza ona parametry nośności kotwy w różnych warunkach i podłożach, co jest niezbędne do prawidłowego zaprojektowania i wykonania mocowania. Produkty posiadające ETA są zgodne z polskimi normami (PN-EN), co daje pewność, że używasz rozwiązania dopuszczonego do stosowania w naszym kraju.
