Gdy w jednym miejscu brakuje wolnego kontaktu, wymiana gniazda pojedynczego na podwójne zwykle rozwiązuje problem bez prowadzenia nowego przewodu. Pokażę prosty schemat połączenia przewodów L, N i PE, kolejność prac, różnice między nową i starą instalacją oraz błędy, przez które gniazdo może się grzać albo przestać zapewniać ochronę przeciwporażeniową.
Dwa moduły korzystają z jednego obwodu, ale bezpieczeństwo zależy od właściwych połączeń
- L doprowadza fazę, N przewód neutralny, a PE ochronny.
- W typowym gnieździe podwójnym oba moduły łączy się równolegle, zachowując fabryczne mostki.
- Przed pracą trzeba wyłączyć właściwy obwód i sprawdzić brak napięcia testerem dwubiegunowym.
- Gniazdo 16 A nie oznacza, że można bez ograniczeń obciążyć oba otwory. Liczy się cały obwód i jego zabezpieczenie.
- W starej instalacji dwuprzewodowej nie wolno bez rozpoznania traktować przewodu neutralnego jako ochronnego.
Co naprawdę pokazuje schemat podwójnego gniazda
Najczęściej podwójne gniazdko nie oznacza dwóch niezależnych obwodów. To dwa moduły zasilane z tego samego przewodu, dlatego przewody fazowy, neutralny i ochronny są rozdzielane na obie części. Schemat wygląda prosto, ale właśnie luźny zacisk albo pomylony mostek może później spowodować grzanie styków, iskrzenie lub brak ochrony.
ZASILANIE 230 V GNIAZDO PODWÓJNE
L brązowy/czarny ───────────┬── L moduł 1
└── L moduł 2
N niebieski ───────────┬── N moduł 1
└── N moduł 2
PE żółto-zielony ──────────┬── ⏚ moduł 1
└── ⏚ moduł 2W wielu modelach mostki między modułami są już zamontowane fabrycznie. Jeżeli widzę takie połączenia, nie usuwam ich bez wyraźnego powodu. Ich zadaniem jest doprowadzenie tego samego potencjału do obu części gniazda, a nie zwiększenie dostępnej mocy.
Wyjątkiem jest gniazdo przygotowane do dwóch osobnych zasileń, na przykład z rozdzielonymi obwodami lub sterowaniem jednej części. W takim przypadku mostki mogą być usunięte, ale nie wolno zakładać, że każde podwójne gniazdo działa w ten sposób. Decydują oznaczenia producenta i rzeczywisty układ przewodów w puszce.
Jak rozpoznać przewody i zaciski
W nowoczesnej instalacji do gniazd stosuje się zazwyczaj przewód trzyżyłowy, często o przekroju 3 × 2,5 mm². Sam przekrój nie daje jednak pełnej odpowiedzi, ponieważ znaczenie mają także sposób ułożenia przewodu, zabezpieczenie nadprądowe i stan całego obwodu.
| Oznaczenie | Funkcja | Typowy kolor | Miejsce podłączenia |
|---|---|---|---|
| L | Przewód fazowy | Brązowy, czarny lub szary | Zacisk oznaczony L |
| N | Przewód neutralny | Niebieski | Zacisk oznaczony N |
| PE | Przewód ochronny | Żółto-zielony | Zacisk z symbolem uziemienia |
Kolory są ważną wskazówką, ale w starej lub przerabianej instalacji nie traktuję ich jako dowodu. Przewód mógł zostać użyty niezgodnie z przeznaczeniem, a dawniej spotyka się też przewód PEN, który łączy funkcję neutralną i ochronną. Każdy przewód trzeba rozpoznać na podstawie oznaczeń, pomiaru i układu instalacji.
Przy ustawieniu bolca ochronnego u góry często przyjmuje się fazę po lewej, a neutralny po prawej. To dobra praktyka porządkująca instalację, ale najważniejsze są oznaczenia L, N i PE na konkretnym modelu. Nie wkładam dwóch przewodów pod jeden zacisk, chyba że instrukcja gniazda wyraźnie dopuszcza takie rozwiązanie.
Podłączenie krok po kroku
Prace przy instalacji 230 V wykonuję wyłącznie po odłączeniu zasilania. Wyłącznik światła nie wystarcza, ponieważ gniazdo zwykle nie jest nim sterowane, a wyłącznik różnicowoprądowy również nie zastępuje odłączenia obwodu. Jeżeli nie masz odpowiedniego miernika i doświadczenia, na tym etapie najlepiej zakończyć samodzielne działania.
- Wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy. Przy niepewności wyłącz główny wyłącznik instalacji.
- Sprawdź tester dwubiegunowy na znanym, działającym obwodzie, zmierz napięcie w puszce, a potem ponownie sprawdź tester. Dzięki temu nie pomylisz rozładowanego przyrządu z brakiem napięcia.

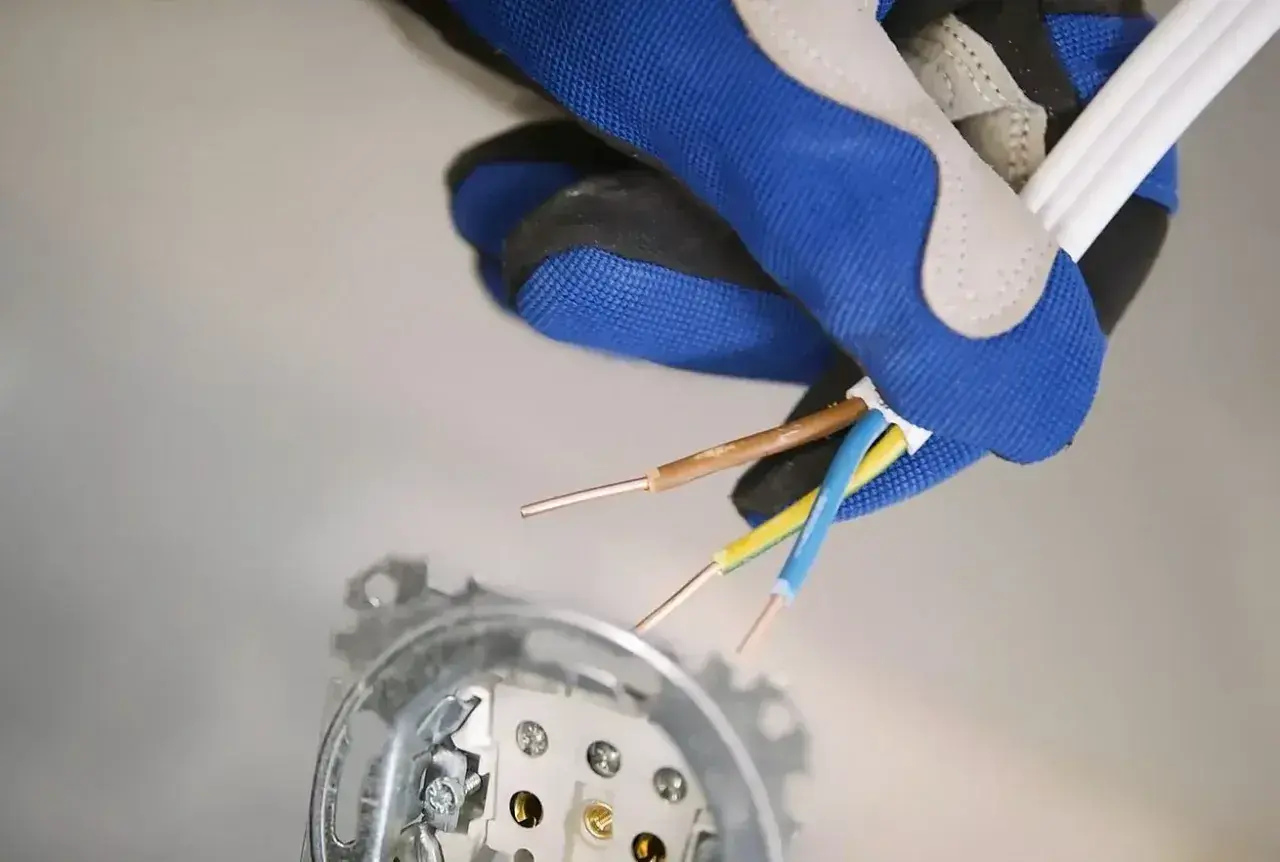

- Odkręć stare gniazdo i obejrzyj przewody. Zwróć uwagę na nadpaloną izolację, luźne żyły, ślady wilgoci oraz zbyt krótkie odcinki przewodów.
- Porównaj zaciski nowego gniazda z oznaczeniami L, N i symbolem ochrony. Nie sugeruj się wyłącznie położeniem otworów w obudowie.
- Podłącz przewód ochronny PE do zacisku ochronnego, neutralny N do N, a fazowy L do L. Jeśli gniazdo ma fabryczne mostki, pozostaw je zgodnie z instrukcją.
- Dokręć zaciski zgodnie z zaleceniem producenta. Z miedzi nie powinien wystawać niezaizolowany odcinek, a przewód nie może być załamany tuż przy zacisku.
- Ułóż przewody w puszce bez ich zgniatania, przykręć mechanizm, załóż ramkę i dopiero wtedy włącz zasilanie.
Po montażu można sprawdzić działanie gniazda prostym odbiornikiem, ale to nie jest pełny odbiór instalacji. Prawidłowa kontrola obejmuje między innymi ciągłość przewodu ochronnego, poprawność polaryzacji, stan izolacji i działanie zabezpieczeń. Przycisk TEST na wyłączniku różnicowoprądowym warto naciskać zgodnie z instrukcją urządzenia, zwykle raz w miesiącu, lecz jego zadziałanie nie potwierdza poprawności wszystkich połączeń w gnieździe.
Stara instalacja zmienia zasady
Najwięcej ostrożności wymaga wymiana gniazda w mieszkaniu z instalacją dwuprzewodową. Jeżeli w puszce są tylko przewód fazowy i neutralny, nie oznacza to automatycznie, że można bezpiecznie zamontować współczesne gniazdo z bolcem ochronnym.
| Co znajduje się w puszce | Co to może oznaczać | Bezpieczne podejście |
|---|---|---|
| Trzy żyły L, N i PE | Typowy układ nowoczesny | Podłączenie według oznaczeń, po sprawdzeniu instalacji |
| Dwie żyły bez przewodu ochronnego | Stara instalacja, często układ TN-C | Nie wykonywać mostka bez rozpoznania i pomiarów |
| Przewody aluminiowe | Starsza instalacja wymagająca ostrożnych połączeń | Użyć osprzętu i złączek przeznaczonych do aluminium |
| Wiele przewodów lub dwa niezależne zasilania | Gniazdo przelotowe albo rozdzielone obwody | Nie usuwać ani nie dodawać mostków bez identyfikacji obwodów |
W dawnych układach spotykano połączenie bolca z przewodem PEN, ale nie jest to uniwersalna recepta na każdą starą instalację. Współczesne obwody powinny mieć oddzielny przewód neutralny i ochronny, a dołożenie wyłącznika różnicowoprądowego do starego układu wymaga oceny całej instalacji.
Jeśli przewody są kruche, nadtopione, aluminiowe albo nie wiadomo, który wyłącznik je zasila, nie próbuję rozwiązać problemu samym zakupem nowego gniazda. W takiej sytuacji elektryk powinien sprawdzić obwód i zdecydować, czy wystarczy wymiana osprzętu, czy potrzebna jest modernizacja przewodów.
Błędy, które wyglądają niewinnie
Podwójne gniazdo jest małe, dlatego łatwo uznać jego montaż za drobną pracę bez większego ryzyka. W praktyce najczęściej zawodzi nie sam schemat, lecz szczegół wykonania. Poniższe błędy powtarzają się szczególnie często:
- Rozpoznawanie przewodów tylko po kolorze, zwłaszcza w starej instalacji.
- Połączenie przewodu ochronnego PE z neutralnym N w nowym obwodzie.
- Usunięcie fabrycznego mostka bez sprawdzenia, czy gniazdo nie wymaga wspólnego zasilania.
- Włożenie zbyt wielu żył pod zacisk, który nie jest do tego przeznaczony.
- Pozostawienie luźnego zacisku. Taki punkt może się nagrzewać przy dużym obciążeniu.
- Wierzenie, że dwa otwory oznaczają dwa razy większą moc. Gniazdo opisane jako 16 A przy 230 V ma wartość znamionową około 3680 W, ale limit dotyczy całego obwodu, a nie każdego otworu osobno.
- Pomiar wyłącznie śrubokrętem z neonówką. Taki przyrząd nie potwierdza bezpiecznego braku napięcia.
- Schowanie dodatkowych połączeń poza puszką, bez dostępu do miejsca kontroli.
Nie podłączam do jednego gniazda podwójnego urządzeń o dużej mocy bez sprawdzenia obciążenia obwodu. Czajnik, grzejnik, piekarnik przenośny czy pralka mogą razem przekroczyć możliwości zabezpieczenia, nawet jeśli oba wtyki fizycznie pasują. Wygoda dwóch gniazd nie zmienia parametrów przewodu prowadzącego do puszki.
Jeśli po włączeniu zasilania gniazdo trzeszczy, czuć zapach tworzywa, mechanizm jest ciepły albo wyłącznik nadprądowy czy różnicowoprądowy natychmiast się wyłącza, odłącz obwód. Nie poprawiaj połączeń pod napięciem i nie traktuj samoczynnego wyłączenia jako usterki, którą można po prostu obejść.
Trzy kontrole przed zamknięciem puszki
Przed przykręceniem ramki sprawdzam, czy PE trafił do zacisku ochronnego, czy przewody L i N są podłączone zgodnie z oznaczeniami oraz czy żaden odcinek miedzi nie wystaje poza zacisk. To krótka kontrola, która często pozwala uniknąć ponownego demontażu gniazda.
Jeżeli instalacja jest nowa i trzyżyłowa, schemat podłączenia podwójnego gniazda sprowadza się do równoległego rozdzielenia L, N i PE na oba moduły. Gdy pojawia się przewód PEN, aluminium, dwa zasilania albo niepewność co do zabezpieczenia, prosty schemat przestaje wystarczać i potrzebne są pomiary wykonane przez elektryka.
