Jako ekspert w dziedzinie technik zamocowań, wiem, jak kluczowe jest prawidłowe podejście do każdego montażu. Ten artykuł to kompletny poradnik na temat tulei do kotew chemicznych, który pomoże Ci zrozumieć ich niezastąpioną rolę, dostępne rodzaje oraz zasady prawidłowego montażu. To wszystko jest absolutnie kluczowe dla bezpieczeństwa i trwałości mocowań, szczególnie w wymagających materiałach z pustkami.

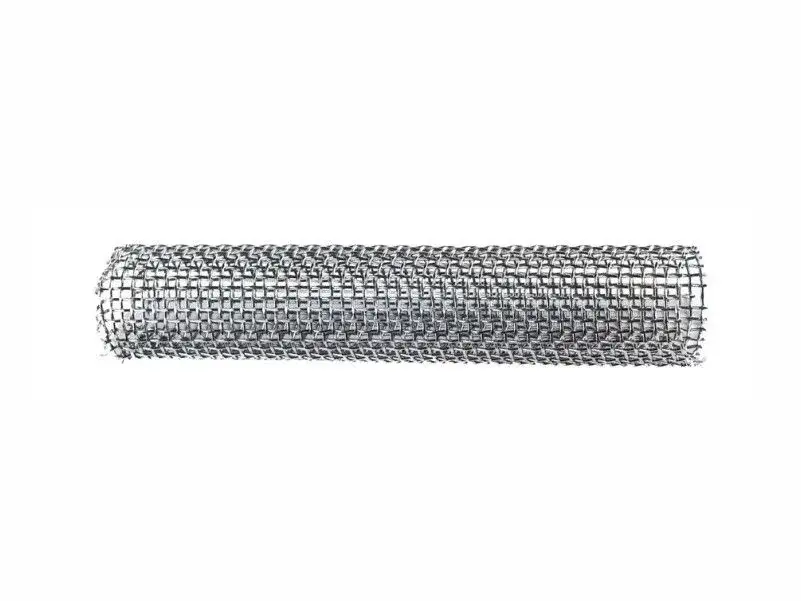

Tuleje siatkowe zapewniają solidne mocowanie w pustakach oto co musisz wiedzieć
- Tuleje siatkowe są niezbędne do montażu kotew chemicznych w materiałach otworowych (np. pustaki, cegła dziurawka), ponieważ zapobiegają niekontrolowanemu rozpływowi żywicy.
- Główne rodzaje to tuleje plastikowe (do standardowych zastosowań) oraz metalowe (do zadań wymagających większej wytrzymałości i niestandardowych głębokości).
- Kluczowy dla sukcesu jest prawidłowy dobór zestawu: średnica pręta, rozmiar tulei i średnica wiertła muszą być ze sobą zgodne według tabeli producenta.
- Poprawny montaż, a zwłaszcza dokładne, podwójne oczyszczenie wywierconego otworu, ma fundamentalne znaczenie dla nośności całego zamocowania.
Dlaczego montaż kotwy w pustaku bez tulei to poważny błąd?
W mojej praktyce często spotykam się z pytaniem, czy tuleja siatkowa jest zawsze konieczna przy kotwach chemicznych. Odpowiedź jest jednoznaczna: tak, jeśli pracujemy z materiałami, które posiadają puste przestrzenie. Wyobraź sobie, że aplikujesz żywicę chemiczną bezpośrednio do otworu wywierconego w pustaku. Bez tulei żywica po prostu rozpłynie się w tych pustkach, nie tworząc jednolitego, nośnego połączenia wokół pręta gwintowanego. To prowadzi do drastycznego osłabienia nośności mocowania, czyniąc je praktycznie bezużytecznym i niebezpiecznym.
Dlatego właśnie tuleja siatkowa jest tak ważna. Jej zadaniem jest nic innego, jak uformowanie żywicy w solidny "czop" wewnątrz pustej przestrzeni. Siatkowa struktura tulei pozwala żywicy przeniknąć przez otwory i zakotwić się w materiale, jednocześnie zapobiegając jej niekontrolowanemu wypływowi. Dzięki temu pręt gwintowany jest otoczony twardą, uformowaną masą żywicy, co gwarantuje potężne i bezpieczne zakotwienie, zdolne przenieść zakładane obciążenia. Bez niej, cała idea kotwy chemicznej w pustaku traci sens.Kiedy stosowanie tulei jest absolutnie niezbędne?
Z mojego doświadczenia wynika, że istnieją materiały budowlane, w których użycie tulei siatkowej jest po prostu obowiązkowe. Ich struktura z pustymi przestrzeniami wymaga specjalnego podejścia, aby zapewnić bezpieczeństwo i trwałość mocowania. Zawsze pamiętaj o nich:
- Pustaki ceramiczne: Klasyczny przykład materiału otworowego, gdzie żywica bez tulei rozpłynęłaby się bez kontroli.
- Cegła dziurawka: Podobnie jak pustaki, jej perforowana struktura wymaga wsparcia tulei.
- Bloczki perforowane: Niezależnie od materiału (np. betonowe), jeśli posiadają otwory, tuleja jest konieczna.
- Beton komórkowy (gazobeton): Choć nie ma dużych pustek, jego porowata struktura sprawia, że tuleja pomaga w lepszym uformowaniu żywicy i zwiększeniu nośności.
Tuleja plastikowa czy metalowa którą wybrać do swojego projektu?
Na rynku dostępne są dwa główne typy tulei siatkowych: plastikowe i metalowe. Wybór między nimi zależy od specyfiki projektu i wymagań dotyczących wytrzymałości oraz elastyczności montażu. Oto szczegółowe porównanie, które pomoże Ci podjąć świadomą decyzję:
| Cecha | Tuleja plastikowa (nylonowa) | Tuleja metalowa (stalowa) |
|---|---|---|
| Główne zastosowania | Standardowe mocowania w materiałach z pustką powietrzną, np. montaż lekkich i średnich elementów. | Mocowania wymagające większej głębokości kotwienia, wyższej wytrzymałości lub niestandardowych długości. |
| Możliwość docinania na wymiar | Brak możliwości docinania. Dostępne w stałych, z góry określonych długościach. | Możliwość przycięcia na dowolną długość, co zapewnia dużą elastyczność montażu. |
| Wytrzymałość | Dobra wytrzymałość w standardowych zastosowaniach. | Wyższa wytrzymałość mechaniczna, szczególnie przy większych obciążeniach. |
| Dodatkowe cechy | Często wyposażone w kołnierz centrujący, który utrzymuje pręt w osi otworu, oraz zatyczkę zapobiegającą wypływaniu żywicy. | Brak kołnierza centrującego w standardzie, co wymaga większej precyzji podczas wprowadzania pręta. |
Jak dobrać idealny rozmiar tulei w 3 prostych krokach
Prawidłowy dobór tulei siatkowej to fundament trwałego i bezpiecznego zamocowania. Nie ma tu miejsca na zgadywanie musimy postępować metodycznie. Oto mój sprawdzony sposób, który zawsze rekomenduję:
- Krok 1: Zacznij od średnicy pręta gwintowanego. To właśnie średnica pręta jest punktem wyjścia, ponieważ to ona zależy od przewidywanego obciążenia, jakie ma przenieść mocowanie. Zastanów się, co będziesz mocować i jakie siły będą na to działać. Standardowo używa się prętów M8, M10, M12, M16, ale dostępne są też inne rozmiary.
- Krok 2: Skorzystaj z tabeli producenta. Kiedy masz już określoną średnicę pręta, koniecznie sięgnij po dokumentację techniczną producenta kotwy chemicznej i tulei (np. Rawlplug, Fischer, Sormat). W kartach technicznych znajdziesz szczegółowe tabele doboru, które precyzują, jaka średnica tulei siatkowej i jaka średnica wiertła są odpowiednie dla Twojego pręta. Pamiętaj, że średnica otworu musi być większa niż średnica pręta, aby zmieściła się tuleja i odpowiednia ilość żywicy.
- Krok 3: Dopasuj długość tulei do głębokości kotwienia. Długość tulei powinna odpowiadać planowanej głębokości kotwienia. W przypadku tulei plastikowych wybierasz z dostępnych, stałych długości. Jeśli potrzebujesz niestandardowej głębokości lub większej elastyczności, tuleje metalowe są idealne, ponieważ możesz je przyciąć na wymiar. Zawsze dąż do tego, aby tuleja wypełniała całą głębokość otworu w materiale otworowym, zapewniając maksymalne zakotwienie.
Pamiętaj, że tabela producenta to Twój najważniejszy przewodnik. Ignorowanie jej zaleceń to najprostsza droga do nieudanego montażu i osłabienia nośności kotwy.
Instrukcja montażu kotwy chemicznej z tuleją krok po kroku
Prawidłowy montaż kotwy chemicznej z tuleją siatkową to proces, który wymaga precyzji i przestrzegania kilku kluczowych zasad. Jako ktoś, kto widział wiele udanych i nieudanych mocowań, mogę Cię zapewnić, że każdy z tych kroków ma znaczenie. Oto szczegółowa instrukcja:- Wywierć otwór: Użyj wiertła o średnicy i długości zgodnej z zaleceniami producenta, które znajdziesz w tabeli doboru. Otwór powinien być prostopadły do podłoża i mieć odpowiednią głębokość.
- Dokładnie oczyść otwór (podwójnie!): To jest absolutnie kluczowy etap, który często jest bagatelizowany. Najpierw użyj szczotki do czyszczenia otworów, aby usunąć luźny urobek. Następnie, za pomocą pompki ręcznej lub sprężonego powietrza, wydmuchaj pył. Powtórz ten proces szczotkowanie i wydmuchiwanie co najmniej dwukrotnie. Niedokładne oczyszczenie drastycznie obniża przyczepność żywicy i nośność mocowania.
- Osadź tuleję siatkową: Wprowadź tuleję siatkową do wywierconego otworu. Upewnij się, że jest ona dobrze osadzona i nie wystaje zbyt mocno.
- Przygotuj i zaaplikuj żywicę: Zamontuj mieszalnik na kartuszu z żywicą. Pamiętaj, aby odrzucić pierwszą porcję żywicy (około 10 cm), ponieważ nie jest ona jeszcze prawidłowo wymieszana. Następnie aplikuj żywicę do tulei, zaczynając od dna, aż do jej wypełnienia (zwykle w ok. 2/3 objętości). Żywica powinna wypłynąć przez otwory tulei, tworząc solidny czop.
- Wprowadź pręt gwintowany: Niezwłocznie po aplikacji żywicy, wprowadź pręt gwintowany do tulei, wykonując ruch obrotowy. Zapewni to równomierne rozprowadzenie żywicy wokół pręta i usunięcie ewentualnych pęcherzyków powietrza.
- Odczekaj na utwardzenie: Pozostaw mocowanie bez obciążenia na czas wskazany przez producenta. Czas utwardzania zależy od temperatury otoczenia i rodzaju żywicy. Nie obciążaj mocowania przedwcześnie to jeden z najczęstszych błędów!
Przeczytaj również: Fundament pod lampę ogrodową: Wybór i montaż kotwy krok po kroku
Uniknij tych błędów przy montażu czyli jak nie zepsuć mocowania
Nawet najlepsza kotwa chemiczna i idealnie dobrana tuleja nie spełnią swojej funkcji, jeśli montaż zostanie wykonany nieprawidłowo. Wieloletnie doświadczenie nauczyło mnie, że pewne błędy powtarzają się nagminnie. Oto te, których musisz bezwzględnie unikać:- Niedokładne czyszczenie otworu: To prawdziwy grzech główny! Pył i urobek w otworze działają jak warstwa antyadhezyjna, uniemożliwiając żywicy prawidłowe związanie z podłożem. Zawsze pamiętaj o podwójnym szczotkowaniu i wydmuchiwaniu.
- Brak tulei w materiale otworowym: Jak już wspomniałem, to błąd krytyczny. Żywica bez tulei rozpłynie się w pustkach, a mocowanie nie będzie miało żadnej nośności. Zawsze stosuj tuleję w pustakach, cegłach dziurawkach i innych materiałach z pustkami.
- Zbyt szybkie obciążanie mocowania: Żywica potrzebuje czasu na pełne utwardzenie. Obciążenie kotwy przed upływem zalecanego przez producenta czasu (który zależy od temperatury!) doprowadzi do osłabienia lub całkowitego zniszczenia połączenia. Cierpliwość to cnota w tym przypadku.
- Niewłaściwy dobór komponentów: Zbyt mała średnica wiertła, niepasująca tuleja do pręta, czy pręt o niewystarczającej średnicy do obciążenia każdy z tych elementów może zniweczyć cały wysiłek. Zawsze kieruj się tabelami producenta i dobieraj komponenty zgodnie z nimi.
- Nieodrzucenie początkowej partii żywicy: Pierwsze kilka centymetrów żywicy wychodzącej z mieszalnika nie jest jeszcze prawidłowo wymieszane. Jeśli zaaplikujesz ją do otworu, nie uzyskasz pełnej wytrzymałości. Zawsze odrzuć tę porcję, zanim zaczniesz wypełniać tuleję.
