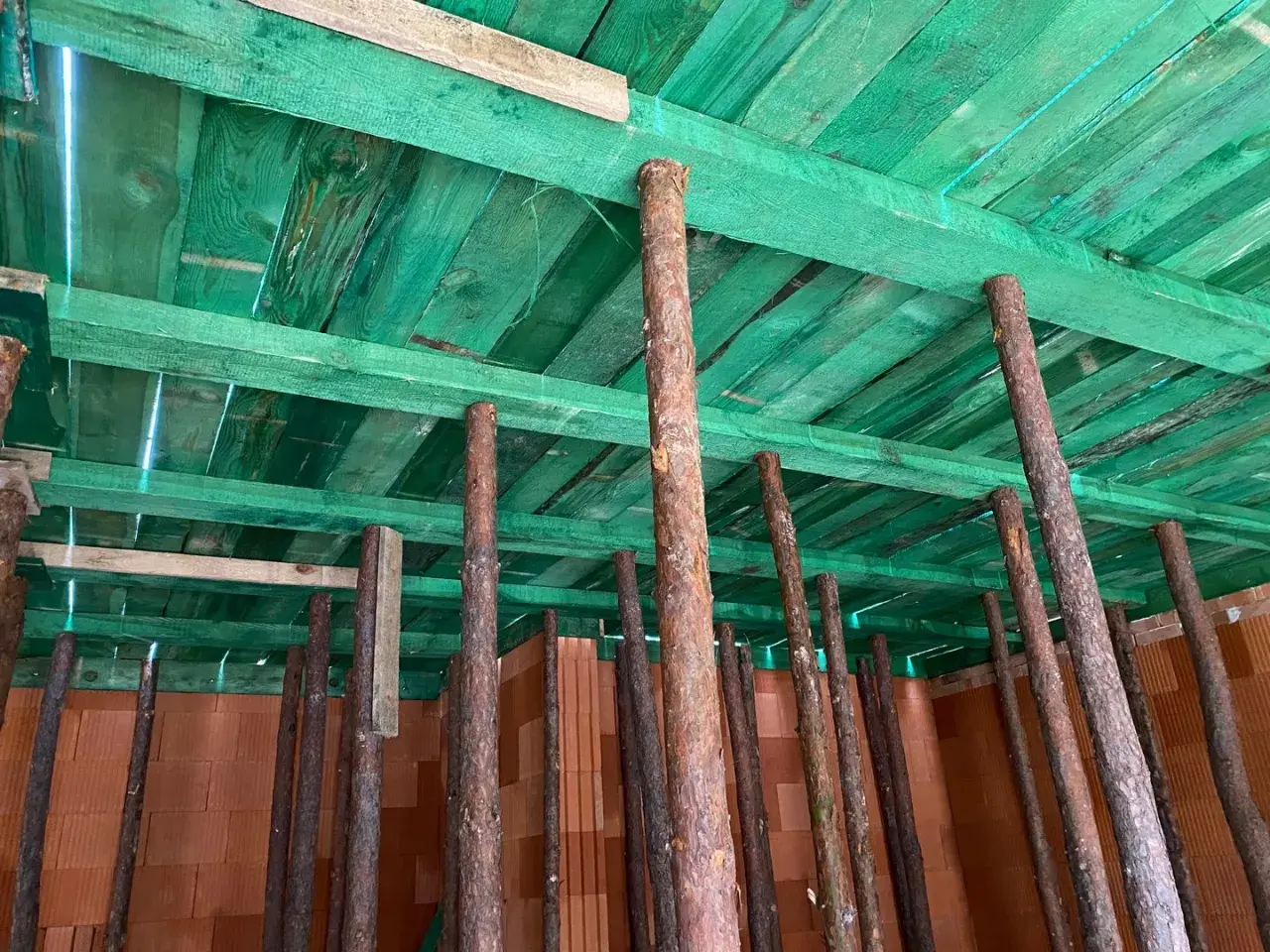

Stemplowanie stropu: Ile stempli na m²? Liczy się więcej!

Ten artykuł dostarczy kompleksowych informacji na temat prawidłowego stemplowania stropów, odpowiadając na kluczowe pytanie o liczbę podpór na metr kwadratowy. Dowiesz się, jakie czynniki wpływają na bezpieczeństwo konstrukcji, poznasz praktyczne wskazówki dla różnych typów stropów i unikniesz kosztownych błędów, zapewniając stabilność i trwałość Twojej budowy.

Ile stempli na m² to tylko punkt wyjścia. Od czego naprawdę zależy bezpieczeństwo Twojego stropu?

Kiedy rozmawiam z inwestorami czy wykonawcami, często słyszę pytanie o uniwersalną liczbę stempli na metr kwadratowy stropu. I choć rozumiem potrzebę szybkiej i prostej odpowiedzi, muszę od razu zaznaczyć: nie ma jednej, magicznej liczby, która zagwarantuje bezpieczeństwo. Opieranie się wyłącznie na szacunkach "na oko" lub uśrednionych wartościach to prosta droga do poważnych problemów konstrukcyjnych. Bezpieczeństwo stropu zależy od wielu zmiennych, a zrozumienie ich jest absolutnie kluczowe, aby uniknąć kosztownych błędów, a co najważniejsze zagrożenia dla życia i zdrowia.

Szybka odpowiedź i złota zasada: od 1 do 1,5 stempla na metr kwadratowy

Jeśli jednak szukasz punktu wyjścia, pewnej ogólnej zasady, to dla stropów monolitycznych, czyli tych najczęściej wykonywanych na budowie z betonu lanego, przyjmuje się, że potrzeba od 1 do 1,5 stempla na metr kwadratowy. Co to oznacza w praktyce? Jeśli masz do podparcia strop o powierzchni 100 m², powinieneś przygotować od 100 do 150 podpór. Pamiętaj jednak, że to jedynie wartość orientacyjna, która w wielu przypadkach będzie wymagała korekty.

Dlaczego prosta liczba to za mało? Poznaj "świętą trójcę" stemplowania

Jak wspomniałem, sama liczba stempli na m² to zdecydowanie za mało. Dlaczego? Ponieważ każdy strop jest inny i pracuje w innych warunkach. W mojej praktyce zawsze zwracam uwagę na "świętą trójcę" czynników, które mają decydujący wpływ na gęstość podparcia. Są to: właściwości samego stropu (jego ciężar, grubość, rodzaj), warunki konstrukcyjne (przede wszystkim rozpiętość) oraz parametry samych podpór (ich nośność). Ignorowanie tych trzech filarów to prosta droga do problemów konstrukcyjnych, takich jak ugięcia, pęknięcia, a w skrajnych przypadkach nawet zawalenie się konstrukcji. Właśnie dlatego tak ważne jest, aby zagłębić się w szczegóły, zanim przystąpisz do prac.

Kluczowe czynniki decydujące o liczbie podpór: Twoja lista sprawdzająca przed betonowaniem

Zanim na budowie pojawi się betonowóz, musisz mieć pewność, że system podparcia stropu jest absolutnie niezawodny. Poniżej przedstawiam listę kluczowych czynników, które musisz wziąć pod uwagę. Potraktuj to jako swoją osobistą listę kontrolną, która pomoże Ci ocenić, jak gęsto należy rozmieścić stemple.

Ciężar i grubość stropu: dlaczego każdy dodatkowy centymetr ma znaczenie?

To jest moim zdaniem najważniejszy czynnik, który determinuje gęstość stemplowania. Im grubszy i cięższy strop, tym większe obciążenie musi przenieść deskowanie i podpory. Każdy dodatkowy centymetr grubości stropu monolitycznego to znaczący wzrost masy, a co za tym idzie konieczność zagęszczenia stempli. Przykładowo, dla stropów o masie poniżej 500 kg/m² rozstaw stempli może być większy (około 1,0-1,4 m), natomiast powyżej 500 kg/m² należy go zagęścić nawet do około 0,8 m.

Oto przykładowe rozstawy dla różnych grubości stropu monolitycznego:

• Grubość 12-15 cm: 1,0-1,2 stempla/m² (rozstaw ok. 1,0-1,4 m).
• Grubość 16-20 cm: 1,2-1,5 stempla/m² (rozstaw ok. 1,0-1,2 m).
• Grubość 21-25 cm: 1,5-1,8 stempla/m² (rozstaw ok. 0,8-1,1 m).
• Grubość powyżej 25 cm: ponad 1,8 stempla/m².

Rodzaj stropu a gęstość podparcia: porównanie wymagań

Nie każdy strop wymaga takiego samego podejścia do stemplowania. Rodzaj stropu ma fundamentalne znaczenie dla sposobu i gęstości jego podparcia:

• Stropy monolityczne: Jak już wspomniałem, te stropy wymagają najgęstszego podparcia (od 1 do 1,5 sztuki na m²), ponieważ cały ciężar betonu i zbrojenia musi być utrzymany przez deskowanie aż do uzyskania odpowiedniej wytrzymałości.
• Stropy gęstożebrowe (np. Teriva): Tutaj podejście jest inne. Stemple ustawia się przede wszystkim pod belkami stropowymi, zazwyczaj w rozstawie co około 2 metry. Płyty wypełniające, choć dodają ciężaru, są wspierane przez belki, które z kolei są podparte stemplami.
• Stropy panelowe (prefabrykowane): To najmniej wymagający typ stropu pod względem stemplowania. Elementy prefabrykowane mają już częściową lub pełną nośność na etapie montażu. Często wymagają znacznie mniej podpór (np. 24-30 sztuk na 100 m²), a przy małych rozpiętościach (do 4 m) mogą nawet nie wymagać ich wcale.

Nośność samych stempli: czy wiesz, ile wytrzymają Twoje podpory?

Nawet idealnie obliczona liczba stempli na metr kwadratowy nie zapewni bezpieczeństwa, jeśli same podpory nie będą odpowiednio wytrzymałe. Na rynku dostępne są stemple o różnej nośności, na przykład 10 kN (około 1 tony) lub 20 kN (około 2 tony). Zawsze musisz znać nośność stempli, których używasz. Stemple metalowe oferują znacznie większą i gwarantowaną wytrzymałość niż często spotykane na mniejszych budowach stemple drewniane, których nośność jest trudna do precyzyjnego określenia i zależy od gatunku drewna, jego wilgotności oraz stanu. To aspekt, którego nie wolno lekceważyć.

Rozpiętość stropu i rozstaw dźwigarów: jak odległości wpływają na siatkę podparcia?

Rozpiętość stropu, czyli odległość między ścianami nośnymi, to kolejny ważny czynnik. Im większa rozpiętość, tym większe ugięcia mogą wystąpić pod ciężarem betonu, a co za tym idzie tym gęstszy powinien być rozstaw podpór. Odpowiednie rozłożenie dźwigarów (rygli), na których bezpośrednio opiera się deskowanie, jest równie ważne. Ich rozstaw i przekrój muszą być dobrane tak, aby nie ugięły się pod obciążeniem, przenosząc je równomiernie na stemple.

Warto również wspomnieć o klasie betonu. Teoretycznie, beton o wyższej klasie wytrzymałości (np. C25/30 zamiast C20/25) może pozwolić na nieco szybsze rozstemplowanie lub w niektórych przypadkach na rzadsze podparcie, ale zawsze wymaga to szczegółowej analizy i konsultacji z projektantem konstrukcji. Nie jest to czynnik, który pozwala na samodzielne modyfikowanie rozstawu stempli.

Strop monolityczny, Teriva, a może panelowy? Jak gęsto stemplować najpopularniejsze konstrukcje w Polsce

Przejdźmy teraz do konkretnych zastosowań. W Polsce najczęściej spotykamy się z trzema typami stropów, a każdy z nich wymaga nieco innego podejścia do stemplowania. Zrozumienie tych różnic jest kluczowe dla bezpieczeństwa i efektywności prac.

Strop monolityczny lany na mokro: tu nie ma miejsca na oszczędności

Strop monolityczny to konstrukcja, która powstaje bezpośrednio na budowie poprzez wylanie betonu na przygotowane deskowanie i zbrojenie. To właśnie ten typ stropu wymaga najgęstszego i najbardziej precyzyjnego podparcia. Dlaczego? Ponieważ cały ciężar betonu, zanim zwiąże i uzyska odpowiednią wytrzymałość, spoczywa na deskowaniu i stemplach. To ogromne obciążenie, które nie wybacza błędów.

Dla stropów monolitycznych, w zależności od grubości, stosujemy zazwyczaj od 1 do nawet ponad 1,8 stempla na metr kwadratowy. Oznacza to rozstaw stempli od 0,8 do 1,4 metra. Należy pamiętać, że każdy element od desek szalunkowych, przez dźwigary, aż po same stemple musi być odpowiednio dobrany i rozmieszczony zgodnie z projektem. Oszczędności w tym miejscu to zawsze oszczędności pozorne, które mogą prowadzić do katastrofy.

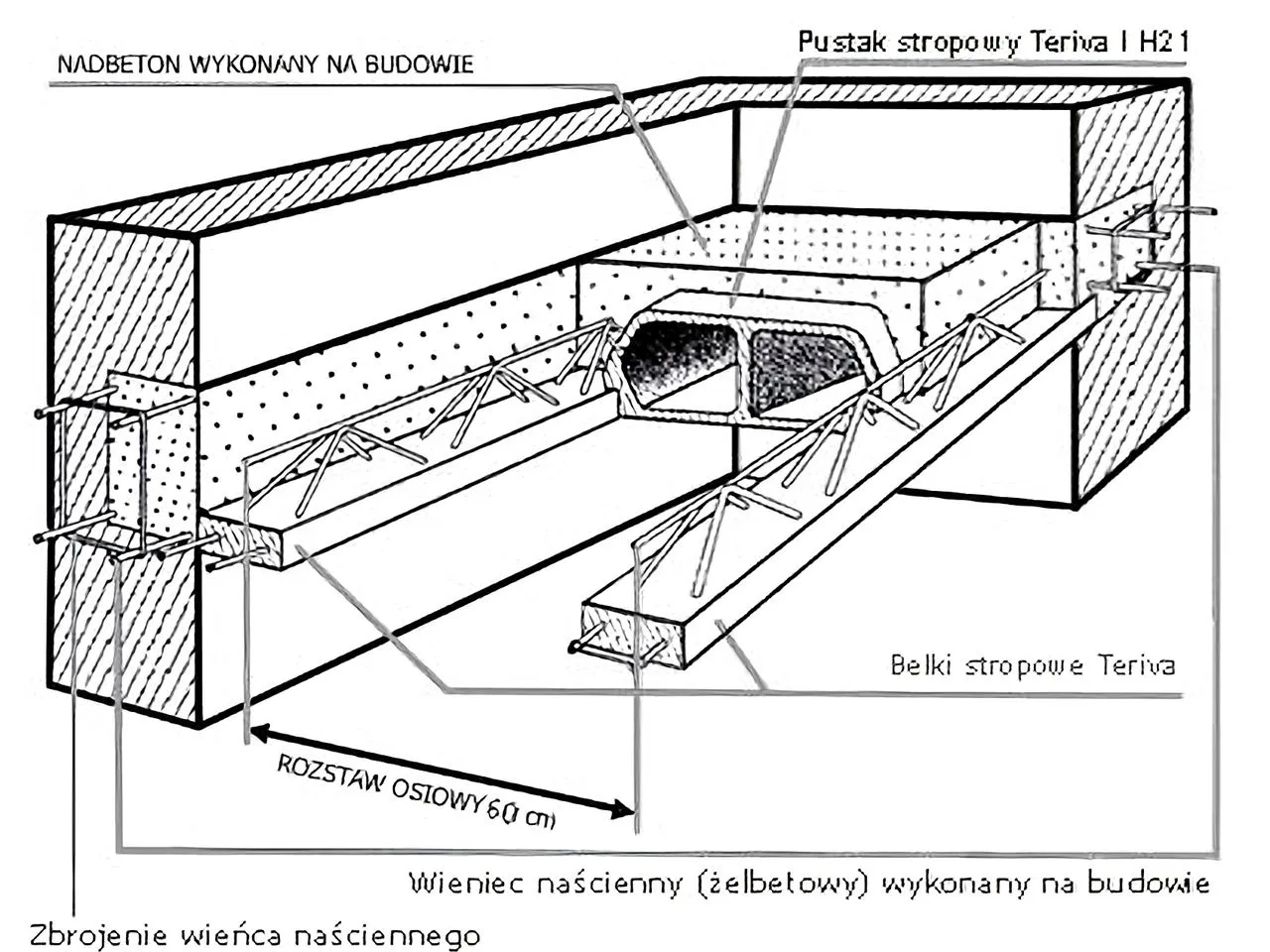

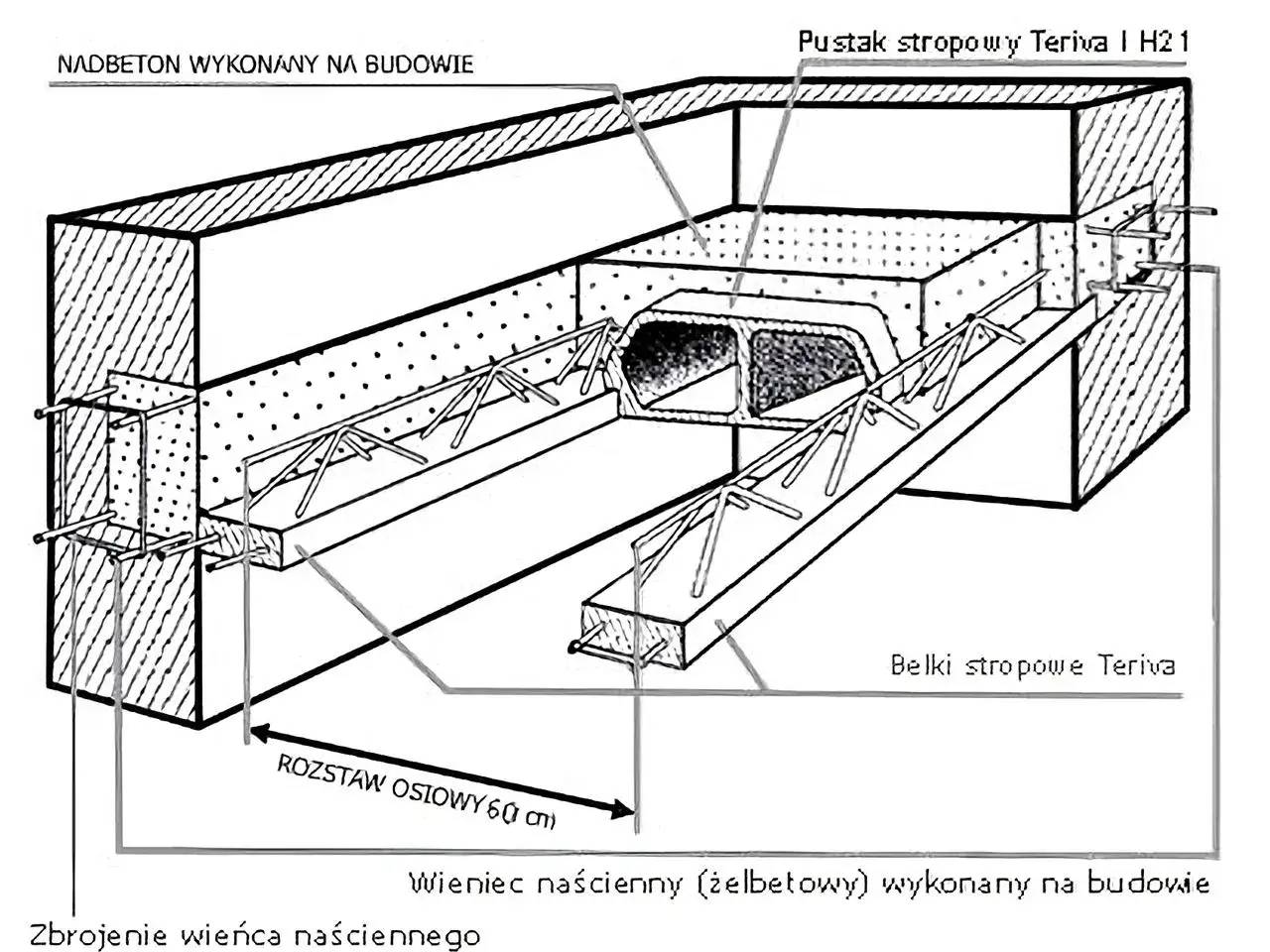

Strop gęstożebrowy (np. Teriva): gdzie i jak prawidłowo rozstawić podpory?

Stropy gęstożebrowe, takie jak popularna Teriva, to zupełnie inna bajka. Składają się z prefabrykowanych belek stropowych i pustaków wypełniających. W tym przypadku kluczowe jest podparcie samych belek. Stemple ustawia się bezpośrednio pod belkami, zazwyczaj w rozstawie co około 2 metry. Pustaki, choć dodają ciężaru, nie wymagają indywidualnego podparcia, ponieważ opierają się na belkach. Ważne jest, aby podpory były stabilne i równomiernie rozłożone wzdłuż belek, aby zapobiec ich ugięciu podczas betonowania nadbetonu.

Stropy prefabrykowane i panelowe: kiedy stemplowanie jest ograniczone do minimum?

Stropy prefabrykowane (np. płyty kanałowe) i panelowe (np. Filigran) to najbardziej "samodzielne" konstrukcje pod względem stemplowania. Ich elementy są produkowane w fabryce i dostarczane na budowę z już częściową lub pełną nośnością. Dzięki temu wymagają znacznie mniej podpór, a w niektórych sytuacjach, przy niewielkich rozpiętościach (do 4 metrów), mogą nawet nie wymagać ich wcale. Jeśli jednak są potrzebne, to ich liczba jest znacznie mniejsza na przykład 24-30 sztuk na 100 m². Stemple zazwyczaj ustawia się w punktach podparcia płyt lub w miejscach, gdzie przewidziane są większe obciążenia. To rozwiązanie znacznie przyspiesza prace i zmniejsza ilość potrzebnego sprzętu.

Od teorii do praktyki: jak prawidłowo rozmieścić stemple krok po kroku?

Skoro już wiesz, od czego zależy liczba stempli, pora przejść do praktyki. Samo posiadanie odpowiedniej liczby podpór to jedno, ale ich prawidłowe rozmieszczenie i przygotowanie to drugie. Poniżej znajdziesz instrukcje krok po kroku, które pomogą Ci bezpiecznie zamontować podpory.

Przygotowanie stabilnego podłoża: fundament bezpiecznego podparcia

To jest absolutna podstawa i element, który często bywa lekceważony. Nawet najlepiej dobrane i rozmieszczone stemple są bezużyteczne, jeśli ich podłoże jest niestabilne. Stemple nigdy nie powinny stać bezpośrednio na gruncie, zwłaszcza jeśli jest on miękki, nierówny lub narażony na zawilgocenie. Zawsze należy zastosować deski rozkładające nacisk, najlepiej o szerokości co najmniej 20-25 cm i grubości 3-4 cm. Deski te powinny być ułożone na stabilnym, zagęszczonym podłożu, aby równomiernie rozłożyć obciążenie i zapobiec zapadaniu się podpór. Pamiętaj, że każdy stemple musi mieć solidne oparcie.

Równomierne rozmieszczenie i pionowanie: siatka, która pracuje jak jeden organizm

Stemple muszą być rozmieszczone równomiernie, zgodnie z siatką określoną w projekcie deskowania. Każda podpora powinna być ustawiona pionowo, a jej głowica powinna przylegać płasko do dźwigara lub legara. Użycie poziomicy to podstawa. Pamiętaj, że cała siatka stempli ma pracować jak jeden organizm, równomiernie przenosząc obciążenie. Jeśli któryś stemple będzie krzywy lub nie będzie równo obciążony, cała konstrukcja będzie narażona na nierównomierne naprężenia, co może prowadzić do ugięć lub uszkodzeń.

Rola dźwigarów, trójnogów i głowic w systemie szalunkowym

System szalunkowy to nie tylko same stemple. Aby zapewnić stabilność i prawidłowe przenoszenie obciążeń, niezbędne są również inne elementy:

• Trójnogi: Zapewniają stabilność stempli, szczególnie podczas montażu i regulacji. Zapobiegają ich przewróceniu się.
• Głowice: To elementy, które łączą stemple z dźwigarami. Mogą być stałe lub regulowane, umożliwiając precyzyjne ustawienie poziomu deskowania.
• Dźwigary (rygle): To belki (zazwyczaj drewniane lub metalowe), które opierają się na głowicach stempli i na których bezpośrednio układa się poszycie deskowania. Ich rozstaw i przekrój są kluczowe dla równomiernego rozłożenia obciążenia na stemple.

Wszystkie te elementy muszą ze sobą współgrać, tworząc spójny i wytrzymały system, który utrzyma ciężar betonu do momentu jego związania.

Najczęstsze i najdroższe błędy przy stemplowaniu, których musisz unikać

W mojej karierze widziałem wiele błędów na budowach, a te związane ze stemplowaniem stropów należą do najbardziej kosztownych i niebezpiecznych. Unikanie ich to absolutny priorytet. Poniżej przedstawiam najczęściej popełniane błędy, które mogą prowadzić do poważnych konsekwencji.

„Na oko”, czyli pokusa zbyt rzadkiego rozstawu podpór

To chyba najbardziej powszechny błąd. Wielu wykonawców, kierując się doświadczeniem (często mylnym) lub chęcią oszczędności na liczbie stempli, decyduje się na zbyt rzadki rozstaw podpór. Konsekwencje mogą być tragiczne. Zbyt mała liczba stempli lub zbyt duży ich rozstaw prowadzi do nadmiernego ugięcia deskowania pod ciężarem betonu. W najlepszym wypadku skończy się to zarysowaniami stropu, które trzeba będzie naprawiać. W gorszym trwałym ugięciem, które wpłynie na estetykę i funkcjonalność budynku. W najgorszym zawaleniem się stropu podczas betonowania, co jest katastrofą budowlaną zagrażającą życiu.

Zapadające się stemple: grzech zaniechania na niestabilnym gruncie

Jak już podkreślałem, stabilne podłoże to fundament. Niestety, często widuję stemple ustawione bezpośrednio na miękkim gruncie, bez odpowiednich desek rozkładających nacisk. Co się wtedy dzieje? Pod ciężarem betonu stemple zaczynają się zapadać w ziemię, nierównomiernie obciążając pozostałe podpory. To prowadzi do utraty stabilności całego systemu, nierównomiernego osiadania stropu i w konsekwencji pęknięć, ugięć, a nawet uszkodzeń konstrukcyjnych. Pamiętaj, że nawet idealnie rozmieszczone stemple są bezużyteczne, jeśli ich podłoże nie jest odpowiednio przygotowane.

Zbyt wczesne rozstemplowanie: kiedy pośpiech prowadzi do katastrofy?

Pośpiech to zły doradca na budowie, a w przypadku rozstemplowania stropu jest wręcz zabójczy. Beton uzyskuje swoją pełną wytrzymałość projektową po około 28 dniach. Oczywiście, po kilku dniach jest już na tyle twardy, że można po nim chodzić, ale to nie znaczy, że jest gotowy do samodzielnego przenoszenia obciążeń. Zbyt wczesne usunięcie podpór, zanim beton osiągnie wystarczającą wytrzymałość, może spowodować trwałe ugięcia, zarysowania, a nawet zawalenie się świeżo wykonanego stropu. Zawsze należy kierować się zaleceniami projektanta lub kierownika budowy co do terminu rozstemplowania, a w razie wątpliwości poczekać dłużej. Bezpieczeństwo jest najważniejsze.

Dlaczego projekt technologiczny deskowania to nie fanaberia, a konieczność?

Wielu inwestorów i wykonawców traktuje projekt technologiczny deskowania jako zbędny wydatek lub fanaberię. Nic bardziej mylnego! W mojej ocenie, jest to absolutna konieczność, która gwarantuje bezpieczeństwo i optymalizację kosztów. Bez profesjonalnego podejścia i wsparcia ze strony specjalistów, ryzyko błędów jest po prostu zbyt duże.

Kiedy obliczenia konstruktora są niezbędne?

Choć podałem ogólne zasady i przykładowe rozstawy, to w przypadku większości stropów, a zwłaszcza tych o skomplikowanej geometrii, dużych rozpiętościach czy planowanych dużych obciążeniach, obliczenia konstruktora są niezbędne. Ostateczna liczba i rozstaw stempli powinny być zawsze określone w projekcie technicznym deskowania. Konstruktor, korzystając z wiedzy inżynierskiej i specjalistycznego oprogramowania, jest w stanie precyzyjnie obliczyć obciążenia i dobrać optymalny system podparcia. Obliczenia komputerowe pozwalają nie tylko na zapewnienie bezpieczeństwa, ale także na optymalizację rozmieszczenia podpór, co może przełożyć się na mniejsze zużycie materiałów i niższe koszty.

Przeczytaj również: Strop trzeszczy? Pęknięcia na suficie: kiedy to zagrożenie?

Rola kierownika budowy w weryfikacji poprawności podparcia

Niezależnie od tego, czy masz szczegółowy projekt deskowania, czy opierasz się na ogólnych zasadach, rola kierownika budowy jest kluczowa. To on odpowiada za zgodność wykonania prac z projektem, normami bezpieczeństwa i sztuką budowlaną. Kierownik budowy powinien zweryfikować poprawność rozmieszczenia stempli, ich pionowanie, stabilność podłoża oraz ogólny stan techniczny całego systemu podparcia. Jego akceptacja przed betonowaniem to zielone światło dla dalszych prac i gwarancja, że wszystkie aspekty bezpieczeństwa zostały należycie sprawdzone. Nie wahaj się konsultować z nim wszelkich wątpliwości to jego obowiązek i Twoje prawo do bezpiecznej budowy.
