Zbrojenie stropu: Co ile pręty? Błędy, normy i praktyczne porady.

W dzisiejszym artykule, jako Grzegorz Zając, chciałbym rozwiać wszelkie wątpliwości dotyczące jednego z kluczowych aspektów budowy każdego domu zbrojenia stropu. Odpowiemy na fundamentalne pytanie, co ile układać pręty, aby zapewnić nie tylko bezpieczeństwo, ale i trwałość całej konstrukcji. Przejdziemy przez czynniki wpływające na te wartości, przyjrzymy się typowym rozwiązaniom dla różnych typów stropów, a co najważniejsze, podkreślę, dlaczego projekt budowlany jest zawsze najważniejszym i wiążącym źródłem informacji.

Dlaczego prawidłowy rozstaw prętów to fundament bezpieczeństwa Twojego stropu?

Precyzyjne ułożenie zbrojenia w stropie jest absolutnie kluczowe dla stabilności i trwałości całej konstrukcji budynku. To właśnie strop przenosi wszystkie obciążenia z wyższych kondygnacji, dachu, a także te użytkowe, takie jak meble czy ludzie. Jego prawidłowe zbrojenie jest więc gwarancją bezpieczeństwa wszystkich mieszkańców i długowieczności obiektu. Nie ma tu miejsca na kompromisy czy niedociągnięcia.

Rola zbrojenia: Jak stal i beton tworzą nierozerwalny duet?

Zbrojenie to nic innego jak synergiczna współpraca dwóch materiałów o różnych właściwościach. Beton, choć doskonale przenosi siły ściskające, jest niestety bardzo słaby na rozciąganie. I tu z pomocą przychodzi stal, która z kolei jest niezwykle wytrzymała na rozciąganie. Wspólnie tworzą one kompozyt, który skutecznie radzi sobie z oboma rodzajami naprężeń. Prawidłowe rozmieszczenie prętów zapewnia, że stal znajdzie się dokładnie tam, gdzie występują siły rozciągające, przejmując je i chroniąc beton przed pękaniem. To naprawdę genialne połączenie!

Konsekwencje błędów: Czym grozi ignorowanie zasad zbrojenia?

Ignorowanie zasad prawidłowego zbrojenia to proszenie się o poważne problemy. Konsekwencje mogą być dramatyczne: od nieestetycznych pęknięć i ugięć stropu, przez utratę wartości nieruchomości, konieczność kosztownych i skomplikowanych napraw, aż po, w skrajnych przypadkach, katastrofę budowlaną. Niewłaściwe zbrojenie może drastycznie skrócić żywotność konstrukcji i, co najważniejsze, zagrozić życiu i zdrowiu mieszkańców. Moje doświadczenie podpowiada, że na tym etapie budowy oszczędności są najgorszym doradcą.

Od czego zależy gęstość zbrojenia? Kluczowe czynniki, które musisz znać

Wielu inwestorów i wykonawców pyta mnie, co ile układać pręty. Zawsze odpowiadam, że rozstaw prętów nie jest wartością stałą, którą można podać jednym zdaniem. Jest to zmienna, zależna od wielu czynników, których analiza jest podstawą do prawidłowego zaprojektowania zbrojenia. Zrozumienie tych zależności to pierwszy krok do świadomej budowy.

Grubość i rozpiętość stropu: Dlaczego większy strop potrzebuje więcej stali?

Grubość płyty stropowej oraz jej rozpiętość, czyli odległość między podporami, mają bezpośredni wpływ na wymagane zbrojenie. Im większa rozpiętość stropu, tym większe momenty zginające w jego środku i tym samym większe siły rozciągające. To z kolei wymaga zastosowania gęstszego lub grubszego zbrojenia, aby te siły skutecznie przejąć. Grubsza płyta, choć może lepiej rozłożyć obciążenia na większej powierzchni, nadal musi być odpowiednio zbrojona, aby sprostać wymaganiom wytrzymałościowym.

Rodzaj stropu: Monolityczny a gęstożebrowy fundamentalne różnice w zbrojeniu

Istnieją fundamentalne różnice w konstrukcji i sposobie zbrojenia między stropem monolitycznym, wylewanym na budowie, a stropem gęstożebrowym, takim jak popularne systemy Teriva czy Rector. W stropie monolitycznym zbrojenie układa się w całej płycie, tworząc siatkę prętów. Natomiast w stropie gęstożebrowym główne zbrojenie jest już ukryte w prefabrykowanych belkach, a na budowie uzupełnia się je siatką zbrojeniową w nadbetonie oraz żeberkami rozdzielczymi. To kluczowa różnica, którą należy zrozumieć.

Przewidywane obciążenia: Jak ciężar ścian działowych i mebli wpływa na rozstaw prętów?

Projektując zbrojenie, konstruktor musi uwzględnić zarówno obciążenia stałe, takie jak ciężar własny stropu, ścian działowych czy warstw wykończeniowych, jak i obciążenia zmienne, czyli użytkowe na przykład ciężar mebli, ludzi czy sprzętów. Im większe przewidywane obciążenia, tym gęściej lub z większą średnicą muszą być ułożone pręty, aby strop mógł je bezpiecznie przenieść. To dlatego projektant musi wiedzieć, czy na stropie będzie stała ciężka biblioteka, czy lekka sypialnia.

Średnica prętów: Czy grubsze pręty zawsze oznaczają rzadsze rozmieszczenie?

Zastosowanie prętów o większej średnicy (i odpowiedniej klasie stali) może teoretycznie pozwolić na zwiększenie ich rozstawu, przy zachowaniu tej samej wymaganej powierzchni przekroju stali. Jednak nie zawsze jest to optymalne rozwiązanie. Musi być ono zgodne z projektem, aby zapewnić odpowiednie zakotwienie prętów w betonie i ich prawidłową współpracę. Zbyt rzadko ułożone grube pręty mogą prowadzić do miejscowych koncentracji naprężeń i niekontrolowanych pęknięć betonu między prętami. Dlatego projektant zawsze dobiera optymalne rozwiązanie.

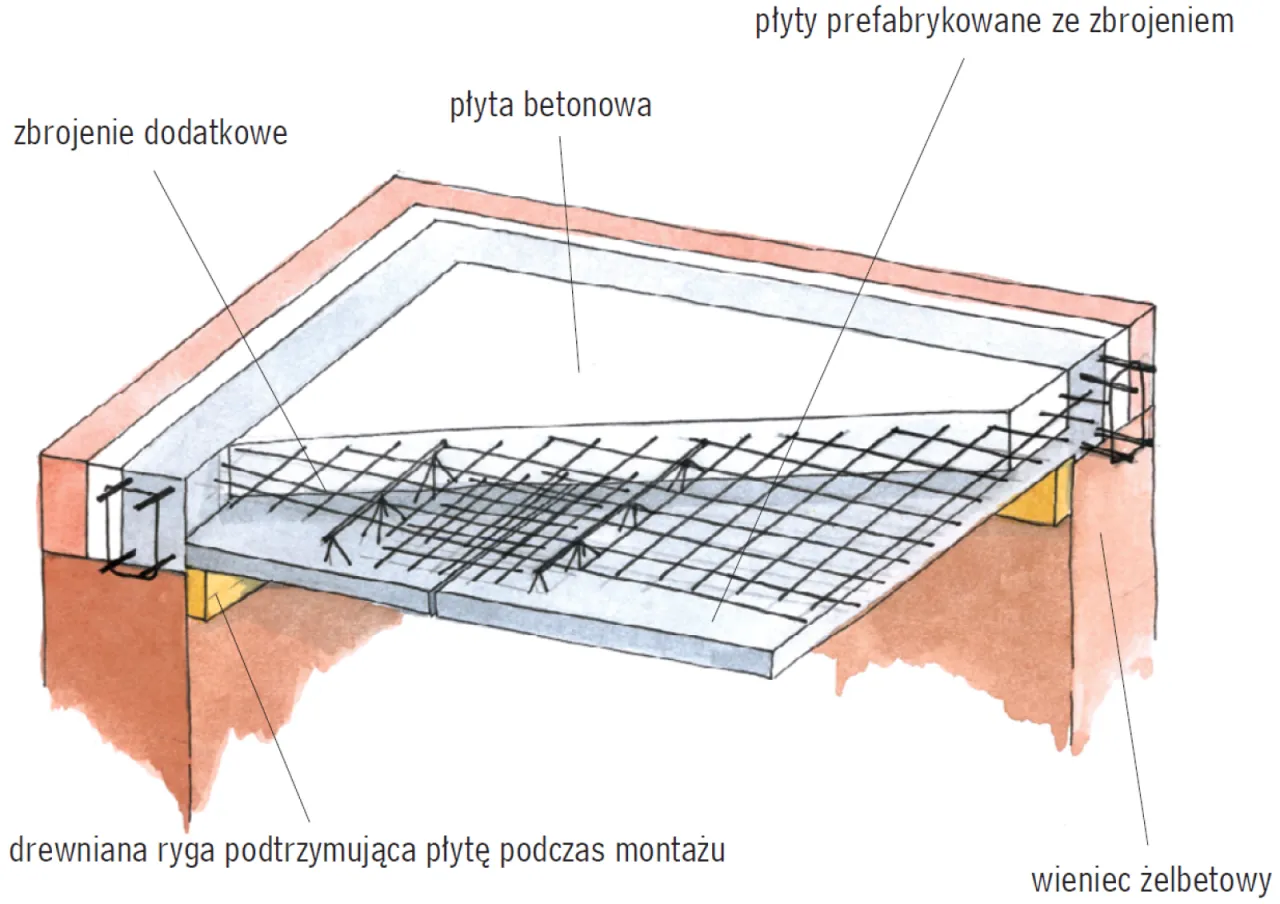

Strop monolityczny w praktyce: Jak gęsto układać pręty zbrojeniowe?

Przejdźmy teraz do praktyki, skupiając się na stropach monolitycznych, które są wciąż bardzo popularne. Poniżej przedstawiam typowe wartości rozstawów i średnic prętów, które często spotykam w projektach, pamiętając jednak, że są to jedynie wartości orientacyjne.

Zbrojenie dolne (nośne): Typowe rozstawy w sercu konstrukcji (10-20 cm)

Zbrojenie główne, nazywane również nośnym, jest układane w dolnej strefie płyty stropowej, która podczas uginania jest rozciągana. To właśnie te pręty przenoszą największe obciążenia i są kluczowe dla nośności stropu. Typowy rozstaw prętów w tym miejscu wynosi od 10 do 20 cm, a ich średnica to zazwyczaj od 10 do 16 mm. Wartość ta jest precyzyjnie wyliczana przez konstruktora.

Zbrojenie górne (rozdzielcze): Jakie zasady obowiązują dla prętów pomocniczych? (20-30 cm)

Zbrojenie rozdzielcze, czyli pomocnicze, układane jest prostopadle do prętów głównych. Jego rozstaw jest zazwyczaj większy i wynosi od 20 do 30 cm, a średnica prętów jest mniejsza, np. 6-8 mm. Zadaniem tego zbrojenia jest przede wszystkim równomierne rozłożenie obciążeń na całą powierzchnię stropu, stabilizacja siatki zbrojeniowej oraz przeciwdziałanie skurczowi betonu podczas jego wiązania i twardnienia. To zapobiega powstawaniu niekontrolowanych rys.

Zbrojenie przypodporowe: Dlaczego nad ścianami i belkami pręty układa się gęściej?

W strefach przypodporowych, czyli nad ścianami nośnymi i belkami, występują tzw. momenty ujemne. Oznacza to, że w tych miejscach to górna strefa stropu jest rozciągana. Dlatego właśnie w tych obszarach stosuje się dodatkowe zbrojenie górne, często układane gęściej, np. co 10-15 cm, aby skutecznie przejąć te naprężenia. Jest to absolutnie kluczowe dla zapobiegania pęknięciom w tych wrażliwych obszarach i zapewnienia ciągłości konstrukcji.

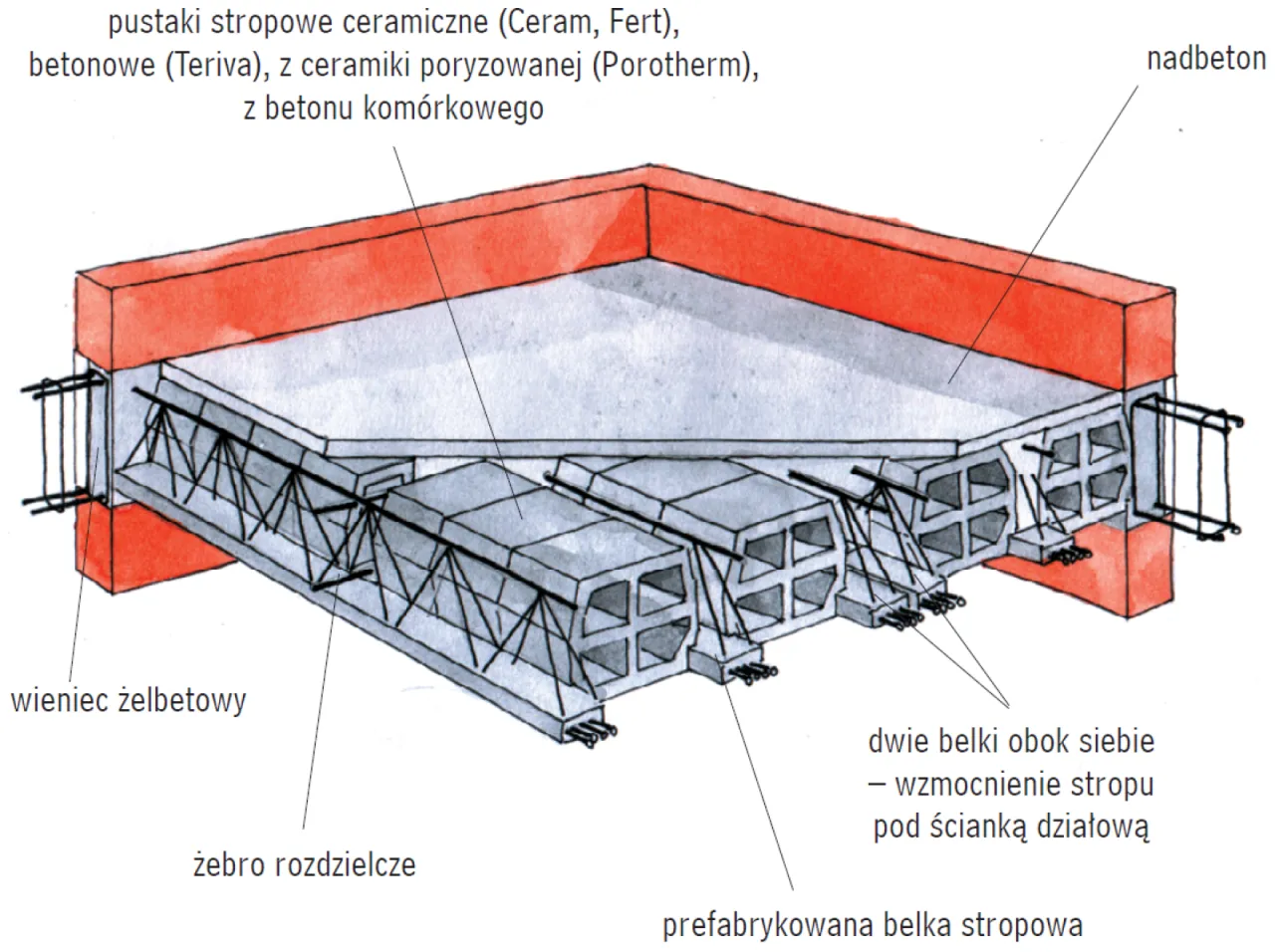

Stropy gęstożebrowe (np. Teriva): Gdzie kryje się kluczowe zbrojenie?

Stropy gęstożebrowe, takie jak Teriva, mają nieco inną specyfikę zbrojenia, która odróżnia je od monolitycznych. Tutaj kluczowe elementy zbrojeniowe są często "ukryte" lub wykonywane w nieco inny sposób.

Rola belek prefabrykowanych: Główne zbrojenie, którego nie widać

W stropach gęstożebrowych, takich jak Teriva, główne zbrojenie nośne jest już wbudowane w prefabrykowane belki stropowe. Oznacza to, że te belki są produkowane w fabryce z odpowiednio zaprojektowanym i wykonanym zbrojeniem. To rozwiązanie znacznie upraszcza montaż na budowie, ponieważ główne elementy nośne są już gotowe. Jednak z perspektywy wykonawcy na budowie oznacza to, że główne zbrojenie jest "ukryte" i nie jest układane na miejscu, co wymaga zaufania do producenta belek.

Żebra rozdzielcze: Kiedy i dlaczego są niezbędnym wzmocnieniem stropu?

Żebra rozdzielcze to dodatkowe elementy konstrukcyjne, które są niezbędne w stropach gęstożebrowych o większych rozpiętościach, zazwyczaj powyżej 4 metrów. Układa się je prostopadle do belek stropowych. Ich głównym zadaniem jest zapewnienie równomiernej pracy całej konstrukcji, rozłożenie obciążeń i usztywnienie stropu, co zapobiega jego nadmiernemu ugięciu. Bez żeber rozdzielczych, strop o dużej rozpiętości mógłby pracować nierównomiernie, co prowadziłoby do pęknięć i osłabienia.

Siatka w warstwie nadbetonu: Jakie jest jej zadanie i jak ją układać?

Na całej powierzchni stropu gęstożebrowego, w warstwie nadbetonu, układa się siatkę zbrojeniową. Jej głównym zadaniem nie jest przenoszenie głównych obciążeń, ale przede wszystkim przeciwdziałanie skurczowi betonu podczas jego wiązania i twardnienia. Zapobiega to powstawaniu niekontrolowanych rys i pęknięć na powierzchni stropu. Siatka ta zazwyczaj ma mniejsze średnice prętów i większe oczka niż zbrojenie nośne, ale jej rola jest nie do przecenienia dla estetyki i trwałości powierzchni.

Biblia każdego budującego: Dlaczego projekt konstrukcyjny jest ważniejszy niż ogólne porady?

Jako doświadczony praktyk, muszę to podkreślić z całą mocą: projekt budowlany to Biblia każdego, kto buduje. Wszelkie wartości i zasady, które podałem w tym artykule, mają charakter jedynie orientacyjny i informacyjny. Ostateczne i wiążące wartości dotyczące rozstawu, średnicy i rodzaju zbrojenia zawsze znajdują się w dokumentacji projektowej.

Co dokładnie znajdziesz w projekcie? Jak czytać rysunki zbrojenia?

Projekt konstrukcyjny to skarbnica szczegółowych informacji. Znajdziesz w nim dokładne średnice prętów, ich klasę stali, precyzyjne rozstawy, długości, miejsca gięcia, sposób łączenia na zakład, a także wymagane otuliny betonowe. Co więcej, projekt wskaże rozmieszczenie zbrojenia dodatkowego, na przykład przy otworach w stropie. Rysunki zbrojenia zawierają typowe oznaczenia, takie jak "Ø12 co 15 cm", co oznacza pręty o średnicy 12 mm układane co 15 cm. Nauczenie się interpretacji tych symboli jest kluczowe dla każdego, kto chce świadomie nadzorować budowę.

Rola konstruktora i kierownika budowy: Kto odpowiada za poprawność zbrojenia?

Za poprawność zbrojenia odpowiadają dwie kluczowe osoby. Po pierwsze, uprawniony konstruktor, który jest autorem projektu zbrojenia i ponosi odpowiedzialność za jego zgodność z normami i bezpieczeństwem. Po drugie, kierownik budowy, który odpowiada za prawidłowe wykonanie prac zgodnie z projektem i sztuką budowlaną. To z nimi należy konsultować wszelkie wątpliwości i to oni są ostatecznymi autorytetami w kwestiach technicznych. Pamiętaj, że ich podpisy pod dokumentacją to gwarancja bezpieczeństwa.

Najdroższe błędy na budowie: Jakich pomyłek przy zbrojeniu unikać?

Niestety, na budowie często spotykam się z błędami przy zbrojeniu stropów. Są to błędy, które mogą być niezwykle kosztowne w skutkach, zarówno pod względem finansowym, jak i bezpieczeństwa. Warto je znać, aby ich uniknąć.

Niewłaściwy rozstaw prętów: Zbyt rzadko czy zbyt gęsto co jest gorsze?

Zarówno zbyt rzadkie, jak i zbyt gęste ułożenie prętów jest błędem. Zbyt rzadkie zbrojenie prowadzi do niedostatecznej nośności stropu, co może skutkować jego ugięciami i pęknięciami. Z kolei zbyt gęste zbrojenie utrudnia prawidłowe zagęszczenie betonu, tworząc puste przestrzenie, które osłabiają konstrukcję. Dodatkowo, jest to niepotrzebnie drogie. Norma PN-EN 1992-1-1 (Eurokod 2) jasno określa maksymalne rozstawy: dla zbrojenia głównego to 2-krotność grubości płyty (2h), ale nie więcej niż 250 mm; dla zbrojenia drugorzędnego (rozdzielczego) to 3h i nie więcej niż 400 mm. Trzymajmy się tych wytycznych!

Brak lub zła otulina: Kiedy stal zaczyna korodować, zanim się wprowadzisz?

Otulina betonowa to warstwa betonu, która chroni pręty zbrojeniowe przed szkodliwym wpływem środowiska. Jej minimalna grubość wynosi zazwyczaj 2,5 cm. Brak lub niewystarczająca otulina prowadzi do korozji stali pod wpływem wilgoci i tlenu, co osłabia zbrojenie i może prowadzić do pękania betonu. Co więcej, otulina chroni stal również przed działaniem ognia, zwiększając odporność pożarową konstrukcji. To mały detal, ale o ogromnym znaczeniu dla trwałości.

Niewłaściwa średnica prętów: Dlaczego oszczędności na stali są pozorne?

Użycie prętów o mniejszej średnicy niż przewidziana w projekcie, w celu "oszczędności", to błąd krytyczny, którego nie da się naprawić bez ogromnych kosztów. Prowadzi to do drastycznego zmniejszenia nośności stropu i może skutkować jego zawaleniem. Takie oszczędności są nie tylko pozorne, ale stwarzają ogromne ryzyko dla bezpieczeństwa. Nigdy, przenigdy nie wolno zmieniać średnicy prętów bez konsultacji i zgody konstruktora!

Brak ciągłości zbrojenia: Jak poprawnie łączyć pręty na tzw. „zakład”?

Kiedy pręty zbrojeniowe są za krótkie i muszą być łączone, kluczowe jest wykonanie tzw. "zakładu". Polega to na wzajemnym zachodzeniu prętów na pewną, ściśle określoną w projekcie długość, tak aby siły mogły być płynnie przenoszone z jednego pręta na drugi. Niewłaściwa długość zakładu lub jego całkowity brak skutkuje przerwaniem ciągłości zbrojenia i osłabieniem konstrukcji w tym miejscu. To jak przerwanie ogniwa w łańcuchu cała konstrukcja staje się słaba.

Kontrola to podstawa: Jak samodzielnie zweryfikować zbrojenie przed zalaniem betonem?

Jako inwestor lub wykonawca, masz prawo i obowiązek sprawdzić poprawność ułożenia zbrojenia przed kluczowym etapem zalewania betonem. Pamiętaj jednak, że ostateczny odbiór i odpowiedzialność spoczywa na kierowniku budowy. Oto prosta checklista, która pomoże Ci w weryfikacji.

Prosta checklista dla inwestora: Zmierz, sprawdź, zapytaj

Oto co możesz samodzielnie sprawdzić:

• Rozstaw prętów: Czy jest zgodny z projektem? Zmierz rozstaw w kilku losowo wybranych miejscach.
• Średnica prętów: Czy użyto prętów o odpowiedniej średnicy? Możesz to sprawdzić wizualnie lub, jeśli masz taką możliwość, za pomocą suwmiarki.
• Otulina: Czy pręty są podniesione na odpowiednich podkładkach dystansowych, zapewniających minimalną otulinę (np. 2,5 cm)? Pręty nie mogą leżeć bezpośrednio na deskowaniu!
• Czystość: Czy zbrojenie jest czyste, bez rdzy płatowej (nalot to nie problem), błota czy lodu?
• Połączenia: Czy pręty są prawidłowo połączone na zakład, a ich końce zagięte zgodnie z projektem?
• Otwory: Czy wokół otworów w stropie (np. na kominy, schody) zastosowano dodatkowe zbrojenie, tzw. wzmocnienia?

W razie wątpliwości zawsze zapytaj kierownika budowy.

Przeczytaj również: Izolacja stropu drewnianego: Jaka folia? Uniknij 5 błędów!

Kiedy zapalić czerwoną lampkę? Sygnały, które powinny wzbudzić Twój niepokój

Istnieją pewne sygnały alarmowe, które powinny wzbudzić Twój niepokój i skłonić do natychmiastowej interwencji lub konsultacji z kierownikiem budowy/konstruktorem:

• Bardzo nierówny rozstaw prętów, odbiegający od projektu.
• Brak podkładek dystansowych pod zbrojeniem pręty leżące bezpośrednio na deskowaniu.
• Widoczne, duże ogniska rdzy płatowej na prętach (nie mylić z nalotem, który jest dopuszczalny).
• Brak zbrojenia w miejscach, gdzie powinno być zgodnie z projektem (np. przy otworach, nad podporami).
• Brak ciągłości prętów lub ich łączenie "na styk" bez odpowiedniego zakładu.

Pamiętaj, że zbrojenie przed zabetonowaniem musi zostać formalnie odebrane przez kierownika budowy. To jego podpis potwierdza zgodność wykonania z projektem i normami.
