Gdy trzeba dobrać rurę, otwornicę, kołek albo element konstrukcyjny, jeden wymiar potrafi zdecydować o powodzeniu całej pracy. Średnica określa odległość między dwoma punktami przechodzącą przez środek okręgu lub kuli, ale w budownictwie trzeba jeszcze wiedzieć, czy chodzi o wymiar zewnętrzny, wewnętrzny czy nominalny. Poniżej pokazuję, jak ją obliczać, mierzyć i prawidłowo stosować przy pracach remontowych oraz instalacyjnych.
Najważniejsze informacje o wymiarach okrągłych
- Podstawowy wzór to d = 2r, czyli wymiar jest dwa razy większy od promienia.
- Znając obwód, można obliczyć wymiar ze wzoru d = obwód ÷ π.
- W rurach trzeba odróżnić wymiar zewnętrzny, wewnętrzny i DN.
- Do dokładnego pomiaru najlepiej użyć suwmiarki, a przy dużych elementach taśmy mierniczej.
- Przy doborze złączek liczy się nie tylko liczba w milimetrach, lecz także materiał, gwint i grubość ścianki.
Co dokładnie oznacza ten wymiar
W geometrii jest to najdłuższa cięciwa okręgu, czyli odcinek łączący dwa punkty na jego obwodzie i przechodzący przez środek. W przypadku kuli analogiczny odcinek biegnie przez jej środek i łączy dwa punkty na powierzchni. To proste rozróżnienie ma praktyczne znaczenie, bo pomiar wykonany poza środkiem nie pokaże właściwej wartości.
Trzeba też odróżnić okrąg od koła. Okrąg jest samą linią ograniczającą figurę, a koło obejmuje również jej wnętrze. W codziennym języku te pojęcia często się mieszają, jednak przy obliczaniu pola, wycinaniu otworu czy projektowaniu elementu liczy się konkretny parametr i sposób jego pomiaru.
Promień, obwód i pole powierzchni
Promień prowadzi od środka do dowolnego punktu na obwodzie, dlatego zawsze stanowi połowę średnicy. Obwód okręgu oblicza się ze wzoru 2πr, a jego pole ze wzoru πr². Przyjmując π w przybliżeniu jako 3,1416, można szybko wykonać większość obliczeń potrzebnych podczas prac domowych.
| Znana wartość | Wzór | Przykład |
|---|---|---|
| Promień r | d = 2r | r = 25 cm, więc d = 50 cm |
| Obwód L | d = L ÷ π | L = 100 cm, więc d ≈ 31,83 cm |
| Pole koła P | d = 2 × √(P ÷ π) | P = 785 cm², więc d ≈ 31,61 cm |
Najczęstszy błąd polega na pomyleniu promienia z pełnym wymiarem. Jeżeli rysunek techniczny podaje promień 40 mm, element nie ma 40 mm w poprzek, tylko 80 mm. Przy zakupie materiału dobrze sprawdzić, czy symbol „R” oznacza promień, a „⌀” lub „fi” pełny wymiar okrągłego elementu.
Jak obliczyć wymiar bez specjalistycznych narzędzi
Jeżeli element jest regularny i znasz jego promień, wystarczy pomnożyć tę wartość przez dwa. Przykładowo otwór o promieniu 35 mm ma 70 mm w poprzek. Warto wykonywać działania w jednej jednostce, ponieważ połączenie milimetrów z centymetrami jest prostą drogą do pomyłki.
Pomiar na podstawie obwodu

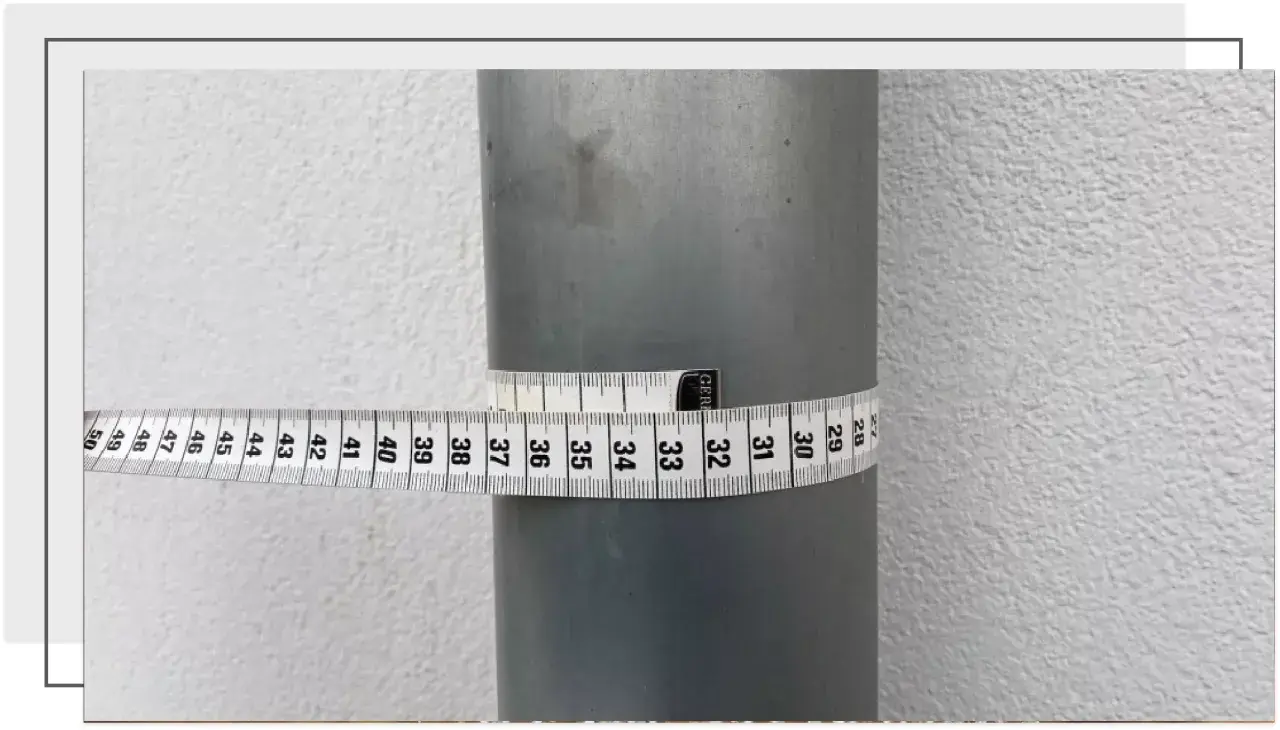

Nie zawsze da się przyłożyć linijkę dokładnie przez środek. Dotyczy to między innymi rur, słupów, zbiorników i okrągłych profili. W takiej sytuacji zmierz obwód elastyczną taśmą albo sznurkiem, a potem podziel wynik przez 3,1416.
- Owiń taśmę wokół elementu, bez jej naciągania i bez pozostawiania luzu.
- Odczytaj obwód w milimetrach lub centymetrach.
- Podziel wynik przez π.
- Zaokrąglij rezultat dopiero na końcu obliczeń.
Dla obwodu 314 mm otrzymasz około 99,95 mm, czyli w praktyce 100 mm. Taki sposób daje dobry wynik przy powierzchniach równych, lecz nie zastąpi suwmiarki, jeśli trzeba dobrać precyzyjną złączkę albo element wciskany.
Co zrobić, gdy kształt nie jest idealnie okrągły
Stare rury, cienkie profile i elementy wykonane z tworzywa mogą być lekko odkształcone. Wtedy zmierz je w kilku miejscach, najlepiej pod kątem 90 stopni, i zapisz najmniejszy oraz największy wynik. Różnica większa niż 1-2 mm może oznaczać, że potrzebujesz połączenia elastycznego albo elementu regulowanego, a nie sztywnej złączki.
W przypadku elipsy jeden pomiar nie wystarcza. Podanie tylko większej wartości może sprawić, że część będzie luźna w jednym kierunku i zbyt ciasna w drugim. Przy elementach konstrukcyjnych lub przejściach przez przegrody bezpieczniej potraktować taki kształt jako nietypowy i skonsultować dobór z wykonawcą.
Jak prawidłowo zmierzyć rurę i okrągły element
W instalacjach dokładność pomiaru ma większe znaczenie niż sama znajomość wzoru. Rura może mieć inny wymiar na zewnątrz i wewnątrz, a oznaczenie handlowe nie zawsze opisuje rzeczywisty prześwit. Zanim kupię złączkę, sprawdzam oznaczenia na rurze, a dopiero później wykonuję pomiar kontrolny.
Suwmiarka daje najpewniejszy wynik
Szczęki zewnętrzne suwmiarki służą do pomiaru profilu od zewnątrz, a szczęki wewnętrzne do sprawdzenia otworu. Narzędzie powinno przylegać prostopadle do osi rury, ponieważ przechylenie może zawyżyć odczyt. Przy rurze o deklarowanym wymiarze 25 mm różnica kilku dziesiątych milimetra może być ważna przy elementach wciskanych.
Przy dużych rurach, których nie obejmują szczęki, zmierz obwód i zastosuj wzór L ÷ π. Ta metoda sprawdza się przy rurach kanalizacyjnych i wentylacyjnych, ale trzeba pamiętać o zabrudzeniach, izolacji oraz kielichach. Pomiar wykonany na kielichu nie przedstawia wymiaru samej rury.
Trzy wymiary rur, których nie wolno mylić
| Oznaczenie | Co opisuje | Kiedy jest najważniejsze |
|---|---|---|
| Wymiar zewnętrzny | Odległość między zewnętrznymi krawędziami rury | Przy obejmach, przepustach i uchwytach |
| Wymiar wewnętrzny | Prześwit, przez który płynie woda lub powietrze | Przy ocenie przepływu i drożności |
| DN | Wymiar nominalny, czyli umowne oznaczenie typoszeregu | Przy doborze armatury i kompatybilnych elementów |
Symbol DN nie musi odpowiadać dokładnie żadnemu zmierzonemu wymiarowi. Przykładowo rury z różnych materiałów mogą mieć ten sam rozmiar nominalny, ale różnić się grubością ścianki i realnym prześwitem. Właśnie dlatego przy modernizacji instalacji nie kupuję części wyłącznie na podstawie hasła „DN20” albo „pół cala”.
Jak dobrać właściwy rozmiar w budownictwie
Sam wymiar nie zawsze przesądza o wyborze. Przy rurach znaczenie mają również rodzaj tworzywa, grubość ścianki, ciśnienie robocze i sposób łączenia. Rura PEX, miedziana i stalowa o podobnym oznaczeniu mogą wymagać zupełnie innych złączek.
Instalacje wodne i grzewcze
W instalacji wodnej większy prześwit zwykle pozwala uzyskać większy przepływ, ale nie oznacza automatycznie lepszego rozwiązania. Za duży przekrój może zwiększyć koszt materiału, ilość wody w instalacji i czas oczekiwania na ciepłą wodę. Dobór powinien wynikać z długości przewodów, liczby punktów poboru, ciśnienia oraz wymaganego przepływu.
W ogrzewaniu trzeba dodatkowo uwzględnić przepływ czynnika, straty ciśnienia i moc obiegu. Tutaj przypadkowe zwiększanie rozmiaru rury nie jest dobrą metodą naprawczą. Jeśli instalacja ma wiele odgałęzień albo pompę, właściwy dobór powinien wykonać projektant lub instalator na podstawie obliczeń.
Kanalizacja i wentylacja
W kanalizacji liczy się nie tylko prześwit, ale także spadek, długość podejścia i rodzaj odprowadzanych ścieków. Zbyt mały przewód może się zatykać, natomiast zbyt duży przy małej ilości ścieków może pogarszać samooczyszczanie rury. Dla odpływu miski ustępowej często spotyka się przewód o wymiarze nominalnym DN 110, ale ostateczny wybór trzeba dopasować do systemu producenta i projektu instalacji.
W wentylacji większy kanał nie zawsze rozwiązuje problem hałasu lub słabego ciągu. Znaczenie mają również długość przewodu, liczba kolan, kratki, izolacja i prędkość przepływu. W małym kanale powietrze płynie szybciej, co może zwiększać szum, dlatego rozmiar powinien wynikać z wymaganej wymiany powietrza.
Przeczytaj również: Ile kosztuje bliźniak w 2025? Realne ceny i jak oszczędzać
Otwory, wiertła i elementy mocujące
Wiertło lub otwornicę dobiera się do materiału, rodzaju kołka i średnicy mocowanego elementu. Otwór pod kołek rozporowy powinien odpowiadać zaleceniom producenta, a nie tylko wymiarowi samego wkręta. W betonie i cegle szczególnie ważne są również głębokość wiercenia oraz usunięcie pyłu z otworu.
Przy przejściach przez ściany zwykle zostawia się niewielki zapas na izolację, tuleję lub pracę przewodu. Zbyt ciasny otwór może przenosić drgania na mur, a zbyt duży utrudni szczelne wykończenie. Dla przewodu prowadzonego przez przegrodę często ważniejszy okazuje się zapas montażowy niż idealne dopasowanie na styk.
Najczęstsze błędy podczas pomiaru i zakupu
Najwięcej problemów powoduje przyjęcie, że każda liczba opisana jako rozmiar oznacza rzeczywisty wymiar w milimetrach. W handlu występują oznaczenia nominalne, calowe i producenta, dlatego dwa produkty o podobnej nazwie nie muszą pasować do siebie bez przejściówki.
- Pomiar izolacji zamiast rury zawyża wynik i prowadzi do zakupu za dużej obejmy.
- Przeliczanie cala jako 25,4 mm bywa mylące, gdy chodzi o tradycyjne oznaczenie instalacyjne.
- Pomiar kielicha lub gwintu nie opisuje średnicy korpusu rury.
- Brak sprawdzenia grubości ścianki powoduje błędną ocenę wewnętrznego prześwitu.
- Zaokrąglanie przed końcem obliczeń może dać zauważalny błąd przy większych elementach.
Przy zakupie części najlepiej zanotować trzy informacje: zmierzony wymiar zewnętrzny, wymiar wewnętrzny oraz oznaczenie producenta. Dołącz zdjęcie etykiety albo nadruku na rurze. Taki komplet danych często pozwala sprzedawcy dobrać właściwy element bez zgadywania.
Nie próbowałbym też dopasowywać instalacji wyłącznie „na oko”. W przypadku wody, gazu, ogrzewania i elementów nośnych pozorna oszczędność kilku złotych może skończyć się nieszczelnością, hałasem albo koniecznością ponownego montażu.
Jak szybko sprawdzić wynik przed rozpoczęciem pracy
Przed wierceniem, cięciem lub zamówieniem materiału wykonaj krótki test kontrolny. Zmierz element w dwóch miejscach, sprawdź jednostki i porównaj wynik z kartą techniczną produktu. Jeżeli różnica przekracza dokładność narzędzia, nie zaokrąglaj jej automatycznie.
W projektach budowlanych zapisuj wymiar razem z symbolem, na przykład ⌀50 mm zewnętrznie, ID 44 mm wewnętrznie albo DN50 nominalnie. Taki zapis jest znacznie bezpieczniejszy niż samo „rura 50”, bo od razu pokazuje, czego dotyczy liczba.
Najprostsza zasada brzmi więc tak: najpierw ustal, który wymiar jest potrzebny, później zmierz go właściwym narzędziem, a na końcu sprawdź kompatybilność całego systemu. Dzięki temu unikniesz sytuacji, w której element ma właściwy rozmiar na papierze, ale nie pasuje do rzeczywistej instalacji.
