Gabaryty ładunku decydują o tym, czy przewóz materiałów budowlanych będzie prosty, czy wymaga specjalnego pojazdu, dodatkowych zabezpieczeń i zgody na przejazd. Wyjaśniam, jak czytać wymiary, gdzie przebiegają podstawowe limity w Polsce oraz jak zaplanować transport elementów, które nie mieszczą się w standardowej przestrzeni ładunkowej.
Wymiary ładunku wpływają na bezpieczeństwo, koszty i organizację transportu
- Standardowe limity dla pojazdów obejmują między innymi 2,55 m szerokości i 4 m wysokości.
- O kwalifikacji przewozu decydują nie tylko długość, szerokość i wysokość, lecz także masa całkowita oraz naciski na osie.
- Przed zamówieniem transportu trzeba zmierzyć ładunek razem z opakowaniem, podporami i zabezpieczeniami.
- Elementy budowlane najlepiej przewozić po wcześniejszym sprawdzeniu dojazdu, bramy, skrętów i miejsca rozładunku.
- Przekroczenie dopuszczalnych parametrów może oznaczać konieczność uzyskania zezwolenia na przejazd nienormatywny.
Jak rozumieć gabaryt ładunku w transporcie i budownictwie
W praktyce gabaryt to nie tylko sama długość przedmiotu. Liczy się jego zewnętrzny obrys po przygotowaniu do przewozu, a więc także paleta, opakowanie, uchwyty, podpory i elementy mocujące. Dwie belki o identycznych wymiarach mogą wymagać zupełnie innego transportu, jeśli jedna jest przewożona luzem, a druga na szerokiej podstawie.
W budownictwie określenie dotyczy między innymi prefabrykatów, więźby dachowej, stalowych konstrukcji, płyt warstwowych, zbiorników, kontenerów, maszyn oraz stolarki wielkoformatowej. Nie każdy duży przedmiot jest od razu ładunkiem ponadnormatywnym. O tym decyduje przekroczenie parametrów dopuszczonych dla konkretnego pojazdu i drogi.
Wymiary a masa to dwie różne kwestie
Ładunek może być problematyczny przez szerokość, mimo niewielkiej masy, albo przez ciężar przy dość kompaktowych wymiarach. Przykładem jest stalowa belka, która mieści się na naczepie, ale powoduje zbyt duży nacisk na jedną oś. Nacisk osi oznacza siłę, z jaką koło lub grupa kół obciąża nawierzchnię.
Z tego powodu przed wyceną nie wystarczy podać długości elementu. Przewoźnik powinien znać co najmniej jego długość, szerokość, wysokość, masę, środek ciężkości i sposób podparcia. Te informacje wpływają na wybór naczepy, liczbę osi, trasę oraz metodę załadunku.
Jakie wymiary są standardem na polskich drogach
Podstawowe wartości wynikają z przepisów technicznych dotyczących pojazdów. Według informacji GDDKiA typowy ciągnik z naczepą może mieć do 16,5 m długości, zespół pojazdu silnikowego z przyczepą do 18,75 m, szerokość do 2,55 m i wysokość do 4 m. Dla wielu zestawów przyjmuje się także limit masy całkowitej wynoszący 40 t oraz nacisku pojedynczej osi do 11,5 t.
| Parametr | Typowa wartość graniczna | Co może powodować przekroczenie |
|---|---|---|
| Szerokość pojazdu | 2,55 m | Szerszy ładunek, wystające elementy, zbyt szeroka podstawa |
| Wysokość pojazdu z ładunkiem | 4,00 m | Wysokie prefabrykaty, maszyny, zbiorniki, nieprawidłowo dobrana naczepa |
| Długość pojazdu członowego | 16,50 m | Długie belki, elementy stalowe, konstrukcje dachowe |
| Masa całkowita | Najczęściej 40 t | Ciężkie prefabrykaty, maszyny, elementy żelbetowe |
| Nacisk pojedynczej osi | Do 11,5 t | Niewłaściwe rozmieszczenie ciężaru lub zbyt mała liczba osi |
Wartości z tabeli są punktem orientacyjnym, a nie zgodą na każdy przejazd. Znaczenie ma między innymi rodzaj pojazdu, układ osi, droga oraz charakter ładunku. Ostateczną ocenę powinien wykonać przewoźnik, który zna parametry swojego zestawu i sprawdzi aktualne wymagania.
Osobną kwestią są elementy wystające poza obrys pojazdu. Nawet gdy masa pozostaje prawidłowa, wystający ładunek może wymagać oznakowania, dodatkowych świateł, eskorty albo zezwolenia. Nie należy zakładać, że krótki przejazd między hurtownią a budową zwalnia z tych obowiązków.
Jak zmierzyć element przed zamówieniem transportu
Najwięcej problemów zaczyna się od niedokładnych danych. Wymiary z katalogu często dotyczą samego produktu, podczas gdy przewoźnik potrzebuje wymiarów gotowego ładunku na pojeździe. Dlatego mierzę nie tylko element, ale również wszystko, co zwiększa jego obrys.
Pomiar krok po kroku
- Sprawdź długość, szerokość i wysokość samego elementu.
- Dodaj paletę, stojak, folię ochronną, narożniki i inne części opakowania.
- Zważ całość, najlepiej na podstawie dokumentu producenta lub rzeczywistego ważenia.
- Określ, gdzie znajduje się środek ciężkości i które miejsca mogą służyć do podnoszenia.
- Zapisz, czy element można obrócić, położyć albo rozłożyć na części.
- Prześlij przewoźnikowi zdjęcia oraz prosty szkic z wymiarami.
Przy długich elementach podaj także ich sztywność i dopuszczalny sposób podparcia. Cienki profil może mieć dużą długość, ale nie wolno go podeprzeć wyłącznie na końcach. Z kolei płyty warstwowe wymagają ochrony przed ugięciem i przesuwaniem, nawet jeśli ich masa nie wygląda groźnie.
Nie zapominaj o drodze na placu budowy
Wymiary samego ładunku to dopiero połowa zadania. Trzeba sprawdzić szerokość bramy, promień skrętu, wysokość przewodów, nośność drogi wewnętrznej oraz miejsce, w którym ciężarówka ustawi podpory. Przy samochodzie z HDS-em, czyli hydraulicznym dźwigiem przeładunkowym, potrzebna jest także przestrzeń na rozłożenie podpór bocznych.
W mojej ocenie szczególnie często pomija się ostatnie 50 metrów do budowy. Droga publiczna może być przejezdna, ale wąska brama, miękkie pobocze lub ostre załamanie wjazdu potrafią zatrzymać transport. Zdjęcia dojazdu z kilku stron są dla przewoźnika bardziej użyteczne niż samo stwierdzenie, że „na działkę wjeżdża ciężarówka”.
Jak zorganizować przewóz dużych materiałów na budowę
Najbezpieczniej zacząć od ustalenia kolejności prac. Elementy o dużych wymiarach powinny trafić na plac wtedy, gdy można je od razu ustawić lub zamontować. Składowanie ich przez kilka dni często oznacza konieczność wynajęcia dodatkowego sprzętu i zwiększa ryzyko uszkodzeń.
Dobór pojazdu do rodzaju ładunku
| Rodzaj elementu | Praktyczne rozwiązanie | Najważniejsze ograniczenie |
|---|---|---|
| Belki, profile i elementy stalowe | Naczepa platformowa lub do przewozu dłużycy | Długość, ugięcie i prawidłowe podparcie |
| Płyty warstwowe i wielkoformatowe | Naczepa z odpowiednim systemem stojaków | Podatność na wiatr, zarysowania i złamanie |
| Prefabrykaty żelbetowe | Naczepa niskopodwoziowa lub wieloosiowa | Masa, naciski na osie i nośność dojazdu |

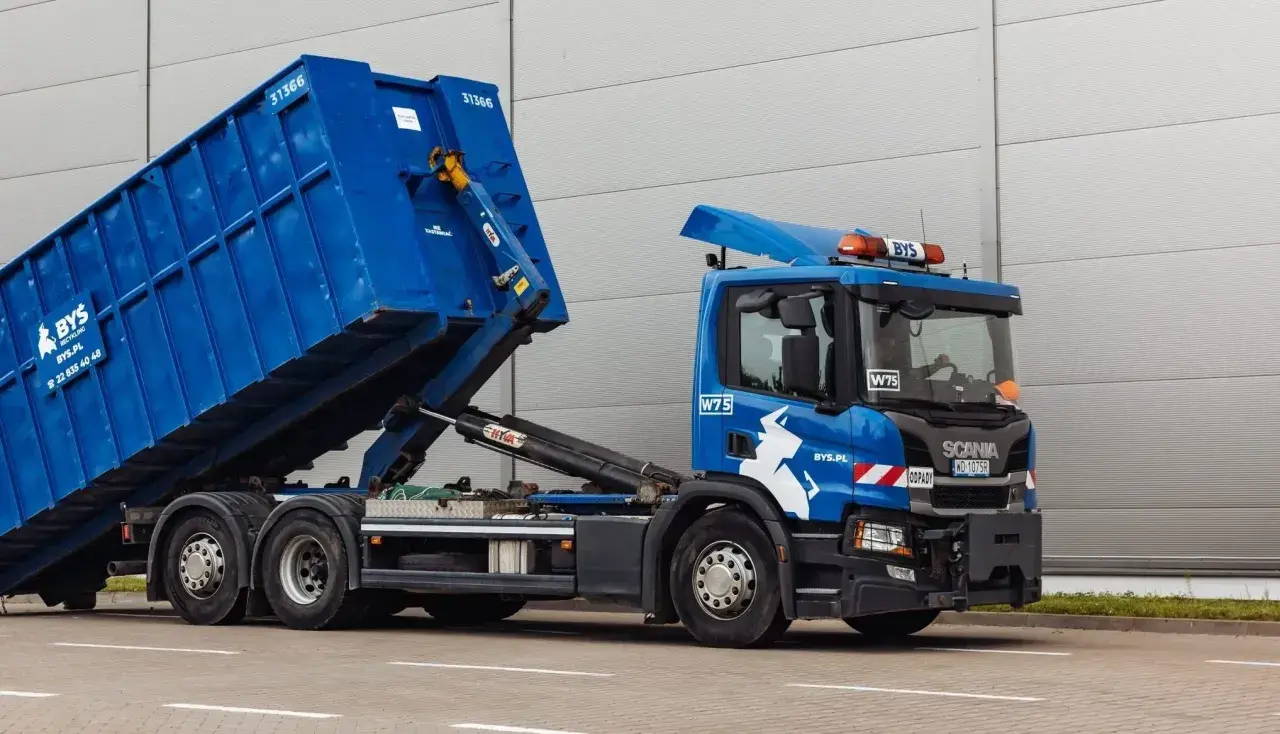

| Kontenery i zbiorniki | Samochód hakowy, platforma albo naczepa specjalistyczna | Szerokość, wysokość i sposób podnoszenia |

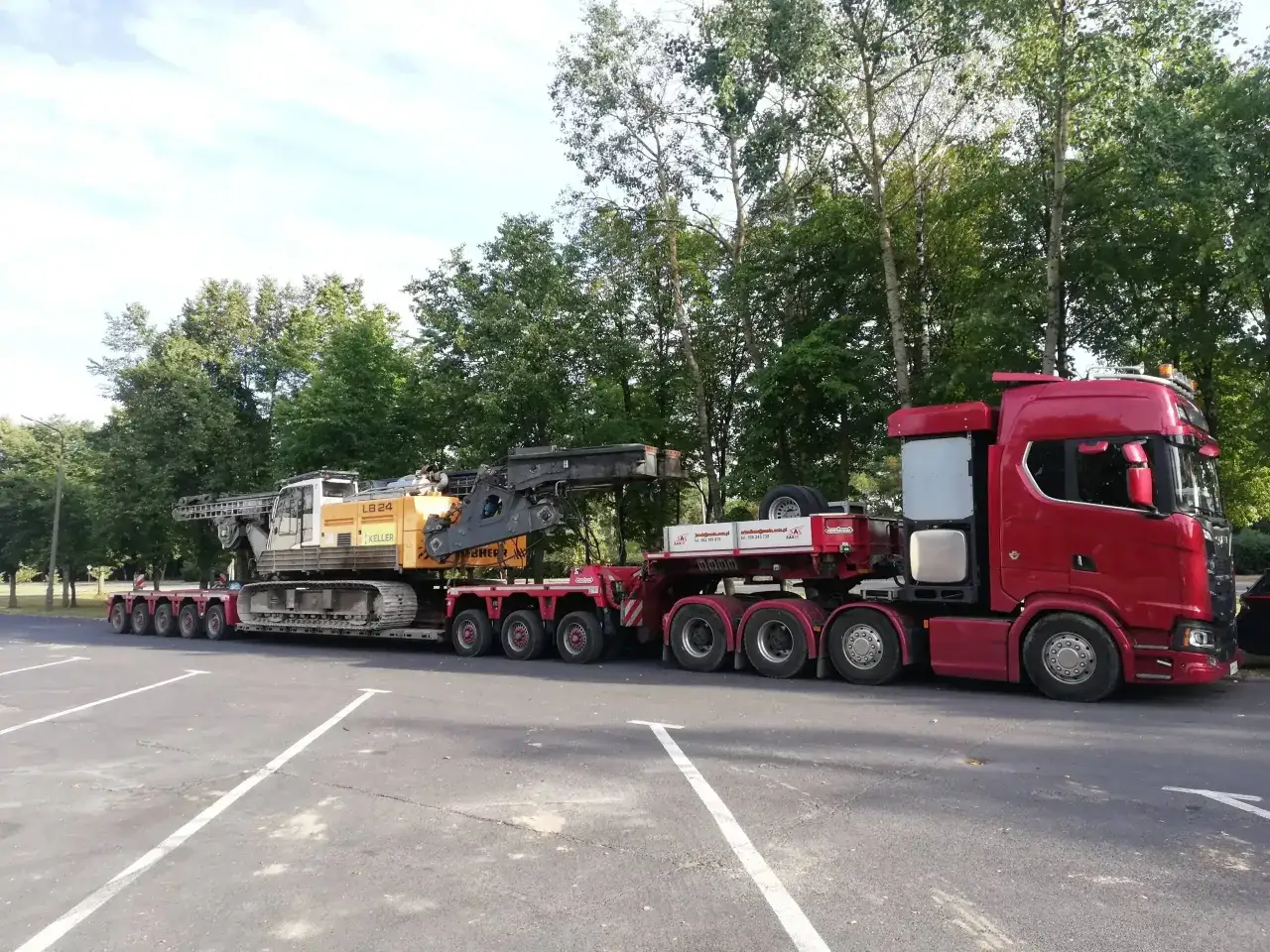

| Maszyny budowlane | Laweta lub naczepa niskopodwoziowa | Masa, wysokość po opuszczeniu osprzętu i najazd |
Samochód z HDS-em bywa bardzo wygodny, bo łączy transport z rozładunkiem. Nie zawsze jest jednak najlepszym wyborem. Jego przestrzeń ładunkowa może być krótsza, a rozłożony żuraw ogranicza miejsce na budowie. Przy ciężkich prefabrykatach lepszy może okazać się osobny transport i dźwig o większym udźwigu.
Trasa i rozładunek trzeba ustalić przed wyjazdem
Przewoźnik powinien znać adres, godzinę dostawy, warunki wjazdu oraz planowany sposób rozładunku. Przy ładunku wystającym lub bardzo ciężkim może być konieczne wyznaczenie indywidualnej trasy i uzyskanie odpowiedniego zezwolenia. GDDKiA wskazuje, że przy największych przewozach trasa bywa ustalana osobno, a przejazd może wymagać czasowego dostosowania infrastruktury.
Nie warto zostawiać decyzji kierowcy dopiero na moment przyjazdu. Brak miejsca na obrót albo rozładunek może oznaczać dodatkowy kurs, przestój ekipy i koszt wynajęcia sprzętu. W harmonogramie trzeba uwzględnić także czas na rozstawienie podpór, podpięcie zawiesi i zabezpieczenie strefy pracy.
Kiedy potrzebne jest zezwolenie na przejazd nienormatywny
Przejazd staje się nienormatywny, gdy pojazd z ładunkiem albo bez niego przekracza dopuszczalne wymiary, masę lub naciski osi. Dotyczy to również sytuacji, w której ładunek jest niepodzielny, czyli nie można go rozsądnie podzielić bez utraty właściwości lub nadmiernych kosztów.
W praktyce nie ustala się samodzielnie kategorii zezwolenia na podstawie jednego wymiaru. Znaczenie ma łączny zestaw parametrów, typ pojazdu, droga oraz zakres przekroczenia. Wniosek i organizację przejazdu najlepiej powierzyć przewoźnikowi, który powinien potwierdzić, jakie dokumenty, oznakowanie i zabezpieczenia będą wymagane.
Przeczytaj również: Kręgielnia w Polsce: Ile kosztuje i czy się opłaca? Biznesplan
Co przygotować do wyceny
- dokładne wymiary ładunku po zapakowaniu,
- masę całkowitą oraz masę poszczególnych elementów,
- adres załadunku i rozładunku,
- preferowany termin i ewentualne ograniczenia godzinowe,
- zdjęcia miejsc wjazdu i rozładunku,
- informację o dostępności dźwigu, HDS-u lub wózka widłowego.
Do kosztu przewozu może dojść przygotowanie trasy, pilotowanie, opłata za zezwolenie, czas oczekiwania oraz praca sprzętu rozładunkowego. Nie podaję jednej uniwersalnej ceny, bo różnica między transportem lokalnym a przejazdem przez kilka województw jest ogromna. Najdroższe bywają nie same kilometry, lecz przestoje i nietypowa organizacja przejazdu.
Najczęstsze błędy przy dużych ładunkach budowlanych
Pierwszy błąd to korzystanie wyłącznie z wymiarów produktu. Po dodaniu palety i zabezpieczeń szerokość może wzrosnąć o kilkanaście centymetrów, co wystarczy, aby zmienić sposób przewozu. Zawsze proszę o podanie wymiarów „do transportu”, a nie tylko wartości z karty technicznej.
Drugi problem to mylenie ładowności z dopuszczalną masą całkowitą. Samochód może mieć ładowność kilku ton, ale po załadowaniu ciężaru w jednym miejscu przekroczyć dopuszczalny nacisk osi. Rozmieszczenie ładunku jest równie ważne jak jego masa.
Trzeci błąd polega na niedoszacowaniu miejsca potrzebnego do pracy. Dźwig nie może ustawić się na gruncie, który zapada się pod podporą, a operator nie powinien przenosić ładunku nad ludźmi, przewodami lub zaparkowanymi samochodami.
Zdarza się też zamawianie najtańszego pojazdu bez potwierdzenia jego parametrów. Oszczędność znika, gdy okazuje się, że naczepa jest za krótka, nie ma odpowiednich punktów mocowania albo nie zapewnia bezpiecznego rozładunku. Dobry przewoźnik ocenia cały proces, a nie tylko przejazd od punktu A do punktu B.
Prosta checklista przed wysłaniem zlecenia
Przed zamówieniem transportu przechodzę przez krótką listę kontrolną. Pozwala wychwycić problemy, zanim na budowę przyjedzie ciężarówka, której nie da się bezpiecznie rozładować.
- Czy znam wymiary elementu wraz z opakowaniem i podporami?
- Czy masa jest potwierdzona, a środek ciężkości opisany?
- Czy ładunek można podzielić, obrócić albo przewieźć w częściach?
- Czy droga dojazdowa ma odpowiednią szerokość, wysokość i nośność?
- Czy brama i miejsce rozładunku pozwalają na manewrowanie?
- Czy dostępny jest HDS, dźwig albo wózek o wystarczającym udźwigu?
- Czy przewoźnik potwierdził potrzebę zezwolenia i dodatkowego oznakowania?
- Czy termin dostawy pasuje do pracy ekipy montażowej?
Jeżeli na którekolwiek pytanie nie ma odpowiedzi, lepiej zatrzymać organizację transportu i uzupełnić dane. Kilkanaście minut poświęconych na pomiar oraz zdjęcia może oszczędzić wiele godzin przestoju.
Od wymiaru na papierze do sprawnego montażu na budowie
Najważniejsza zasada jest prosta: planuj nie tylko przewóz elementu, ale całą drogę, którą pokona od producenta do miejsca montażu. Wymiary, masa, trasa i rozładunek tworzą jeden problem logistyczny, więc nie powinny być analizowane osobno.
Przy standardowych materiałach wystarczy zwykła ciężarówka i poprawne zabezpieczenie. Przy prefabrykatach, długich profilach lub ciężkich maszynach potrzebne są wcześniejsze pomiary, dobór odpowiedniego zestawu oraz sprawdzenie formalności. Takie przygotowanie zwykle kosztuje mniej niż awaryjny przeładunek, dodatkowy kurs albo uszkodzenie materiału.
