Gdy obraz nagle zaczyna się zacinać albo telewizor nie znajduje części kanałów, problem często nie leży w samym odbiorniku, lecz w źle dobranej lub ustawionej antenie. Dobrze zaprojektowana instalacja zapewnia stabilny odbiór naziemnej telewizji cyfrowej, także w kilku pomieszczeniach. Wyjaśniam, jaki typ urządzenia wybrać, kiedy potrzebny jest wzmacniacz, jak ustawić całość i ile może kosztować sprawne rozwiązanie.
Najważniejsze decyzje zapewniające stabilny odbiór telewizji
- Antena zewnętrzna kierunkowa zwykle sprawdza się lepiej niż pokojowa, szczególnie poza miastem.
- O jakości odbioru decydują przede wszystkim lokalizacja, kierunek nadajnika, przeszkody i stan kabla, a nie sama deklarowana moc.
- Wzmacniacz nie zawsze pomaga. Przy zbyt silnym sygnale może powodować przesterowanie i pogorszyć obraz.
- Do kilku telewizorów potrzebne są dobry rozgałęźnik, przewód koncentryczny 75 Ω i prawidłowe zakończenia.
- Orientacyjny koszt profesjonalnego montażu prostej instalacji wynosi od około 550 do 1000 zł lub więcej, zależnie od budynku i liczby punktów.
Jak działa antena telewizyjna i czego naprawdę potrzebuje
Antena odbiera fale radiowe emitowane przez nadajnik, a telewizor lub zewnętrzny dekoder przetwarza je na obraz i dźwięk. W Polsce naziemna telewizja cyfrowa działa obecnie w standardzie DVB-T2 z kodowaniem HEVC, dlatego odbiornik musi obsługiwać oba te wymagania. Sama antena nie „dekoduje” sygnału i najczęściej nie musi być wymieniana tylko dlatego, że zmienił się standard nadawania.
To ważne rozróżnienie, bo sprzedawcy często opisują zwykłe modele jako „anteny DVB-T2”. W praktyce liczy się ich zakres pracy, konstrukcja i dopasowanie do miejsca montażu, natomiast za odczyt DVB-T2/HEVC odpowiada tuner w telewizorze albo dekoderze. Jeśli odbiornik nie ma takiej funkcji, potrzebna będzie przystawka DVB-T2/HEVC.
Przy dobrym sygnale obraz cyfrowy jest czysty i stabilny. Nie pojawia się stopniowe pogarszanie jakości, znane z telewizji analogowej. Kiedy jednak poziom lub jakość sygnału spadnie poniżej granicy pracy tunera, ekran może nagle zacząć się zatrzymywać, pojawią się piksele albo zniknie cały multipleks.
Jaki rodzaj wybrać do domu, mieszkania i działki
Nie istnieje jeden model dobry dla każdej lokalizacji. Innego rozwiązania potrzebuje mieszkanie w centrum miasta, innego dom za lasem, a jeszcze innego budynek, w którym sygnał ma zostać rozdzielony na sześć pomieszczeń. Ja zaczynam dobór od warunków odbioru, dopiero później patrzę na wygląd i dodatkowe akcesoria.
| Rodzaj | Gdzie ma sens | Największe ograniczenie |
|---|---|---|
| Pokojowa | Blisko nadajnika, przy dużych oknach i niewielkiej liczbie przeszkód | Ściany, stropy i metalowe rolety mocno tłumią sygnał |
| Zewnętrzna kierunkowa | Domy jednorodzinne, obrzeża miast, większa odległość od nadajnika | Wymaga dokładnego ustawienia i stabilnego mocowania |
| Szerokopasmowa lub siatkowa | Obszary, w których sygnał dociera z kilku kierunków albo jest zmienny | Nie zawsze zapewnia selektywność potrzebną przy silnych zakłóceniach |
| Combo VHF/UHF | Instalacje, które muszą odbierać sygnały z różnych pasm | Jest większa i bardziej wymagająca w ustawieniu |
Pokojowa sprawdzi się tylko w sprzyjających warunkach
Mała antena ustawiona przy oknie może wystarczyć w mieście, szczególnie gdy nadajnik znajduje się kilka lub kilkanaście kilometrów dalej. Nie traktowałbym jej jednak jako uniwersalnego zamiennika modelu zewnętrznego. Każda ściana i strop osłabiają sygnał, a ekranowane okna, żelbet i sąsiednie budynki potrafią całkowicie zmienić sytuację.
Modele pokojowe ze wzmacniaczem bywają kuszące, ale deklarowane wartości typu 30 czy 40 dB nie gwarantują dobrego odbioru. Wzmacniacz podnosi również poziom zakłóceń, a przy silnym sygnale może przesterować tuner. Dlatego najpierw sprawdziłbym urządzenie pasywne w kilku miejscach, zamiast od razu kupować najmocniejszy wariant.

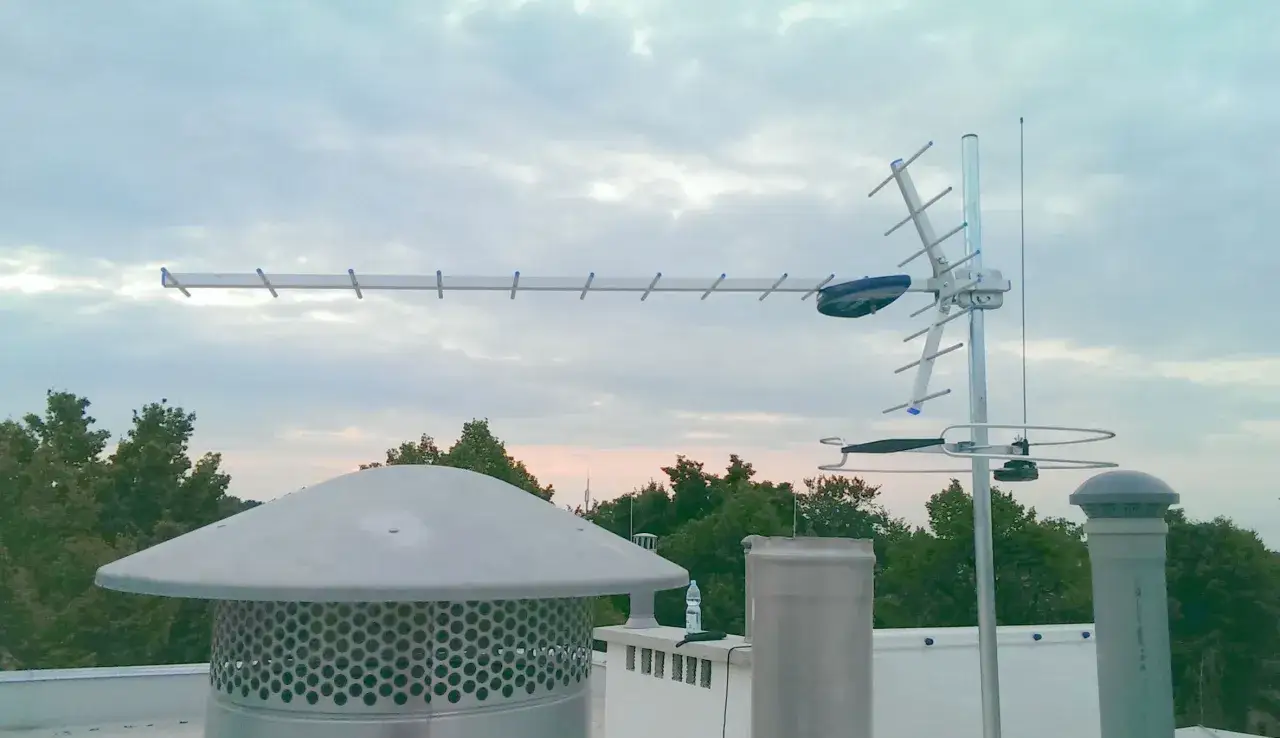

Zewnętrzna kierunkowa daje największy margines bezpieczeństwa
Na dachu, elewacji lub balkonie urządzenie ma mniej przeszkód między elementami odbiorczymi a nadajnikiem. Model kierunkowy ogranicza odbiór części sygnałów dochodzących z boków, co może poprawić jakość w lokalizacji narażonej na odbicia od budynków. To najczęściej rozsądny wybór dla domu jednorodzinnego.
W pobliżu nadajnika zwykle zacząłbym od wersji pasywnej z symetryzatorem. Ten element dopasowuje impedancję anteny do przewodu koncentrycznego i nie wymaga zasilania. Przedwzmacniacz ma sens dopiero wtedy, gdy sygnał jest za słaby, przewód jest długi albo instalacja obsługuje wiele odbiorników.
Jak dobrać urządzenie do konkretnej lokalizacji
Najpierw trzeba ustalić, z którego nadajnika odbierany będzie sygnał. Pomaga mapa nadajników, informacje operatora emisji albo aplikacja pokazująca kierunek i dostępne multipleksy. Samo skierowanie urządzenia „mniej więcej na południe” nie wystarczy, bo nadajnik może znajdować się za wzniesieniem, lasem lub zwartą zabudową.
Sprawdź cztery rzeczy:
- odległość i kierunek nadajnika,
- przeszkody terenowe oraz wysokość budynku,
- pasmo, w którym nadawane są odbierane multipleksy,
- liczbę telewizorów i długość przewodów.
Jeśli część emisji wykorzystuje pasmo VHF, a pozostałe kanały są w UHF, potrzebny może być model szerokopasmowy albo konstrukcja odbierająca oba zakresy. W wielu przypadkach użytkownik widzi wszystkie kanały z jednego multipleksu, ale brakuje mu pozostałych. To nie musi oznaczać awarii telewizora. Przyczyną może być zły zakres pracy lub nieprawidłowa polaryzacja.
Nie przeceniałbym samego parametru „zysk anteny”. Wyższa wartość nie rozwiązuje problemu odbić, złego kierunku ani kiepskiego kabla. W praktyce lepiej mieć solidny, pasywny model ustawiony w dobrym miejscu niż tanią konstrukcję z dużym wzmacniaczem i przypadkowo poprowadzonym przewodem.
Przeczytaj również: Lambda nie wystarczy! Jak wybrać izolację do domu?
Symetryzator czy wzmacniacz
| Rozwiązanie | Kiedy wybrać | Ryzyko lub ograniczenie |
|---|---|---|
| Symetryzator | Dobry lub umiarkowany sygnał, krótki przewód, jeden albo dwa odbiorniki | Może nie wystarczyć przy dużej odległości i rozbudowanej instalacji |
| Przedwzmacniacz | Słaby sygnał bezpośrednio przy antenie | Może zwiększyć zakłócenia i ulec uszkodzeniu podczas wyładowań |
| Wzmacniacz masztowy lub budynkowy | Podział sygnału na wiele gniazd i wyrównanie strat przewodów | Wymaga prawidłowego zasilania i doboru do poziomu wejściowego |
Najczęstszy błąd polega na dokładaniu wzmacniacza do każdej usterki. Jeżeli obraz zanika tylko przy określonej pogodzie, problemem może być złe mocowanie, korozja złącza lub odbicia, a nie za słaby sygnał. Gdy po włączeniu wzmacniacza znikają niektóre kanały, podejrzewałbym właśnie przesterowanie.
Jak poprawnie zamontować i ustawić instalację
Dobra instalacja zaczyna się od mechaniki. Maszt powinien być stabilny, obejmy dopasowane do jego średnicy, a elementy anteny ustawione zgodnie z instrukcją. Luźna konstrukcja zmienia kierunek podczas silnego wiatru, przez co odbiór może znikać mimo prawidłowych parametrów samego urządzenia.
- Ustal kierunek najbliższego lub najlepiej dostępnego nadajnika.
- Zamontuj urządzenie możliwie wysoko i z dala od metalowych przeszkód.
- Podłącz przewód koncentryczny 75 Ω, najlepiej z ekranowaniem odpowiednim do instalacji zewnętrznej.
- Ustaw antenę wstępnie według kierunku z mapy.
- W telewizorze uruchom ręczne strojenie i obserwuj przede wszystkim jakość sygnału, nie samą siłę.
- Obracaj urządzenie małymi krokami, odczekując kilka sekund po każdej zmianie.
- Dokręć mocowanie dopiero po sprawdzeniu wszystkich dostępnych multipleksów.
Wskaźniki w menu telewizora są przydatne, ale nie zawsze precyzyjne. Dwa odbiorniki mogą pokazywać różne wartości dla tego samego przewodu. Dlatego po ustawieniu sprawdzam kilka kanałów z różnych multipleksów oraz zostawiam niewielki margines, zamiast wybierać kierunek na podstawie jednego odczytu.
Przewód należy prowadzić możliwie krótką trasą, bez ostrych załamań i przypadkowych łączeń. Na zewnątrz trzeba zabezpieczyć złącza przed wodą, ponieważ wilgoć w kablu stopniowo zwiększa tłumienie. Przy nowym domu najlepiej od razu zaplanować dedykowane przewody antenowe w rurach instalacyjnych, zamiast później prowadzić je po elewacji.
Montaż na dachu wymaga rozsądku. Maszt, metalowe elementy i sposób ochrony instalacji powinny być połączone z zasadami ochrony odgromowej budynku. Jeśli nie masz doświadczenia z pracą na wysokości albo instalacją wyrównawczą, ten etap lepiej zlecić fachowcowi.
Jak rozprowadzić sygnał na kilka telewizorów
Jeden odbiornik można podłączyć bezpośrednio, ale przy dwóch lub większej liczbie punktów potrzebny jest przemyślany podział sygnału. Najprostszy układ obejmuje antenę, przewód główny, rozgałęźnik i przewody prowadzące do gniazd. Każdy kolejny element wprowadza jednak stratę, dlatego nie warto kupować rozgałęźnika o większej liczbie wyjść, niż faktycznie potrzebujesz.
| Instalacja | Rozsądne rozwiązanie | Na co uważać |
|---|---|---|
| Jeden telewizor | Antena, jeden przewód i poprawne złącza | Zbyt długi lub uszkodzony kabel |
| Dwa lub trzy punkty | Rozgałęźnik o odpowiedniej liczbie wyjść | Strata sygnału na każdym wyjściu |
| Większy dom | Wzmacniacz budynkowy lub multiswitch po pomiarze | Niewłaściwy poziom sygnału i przesterowanie |
Jeśli antena ma wzmacniacz, rozgałęźnik musi umożliwiać przesłanie napięcia do urządzenia, czyli mieć funkcję power pass na odpowiedniej gałęzi. Bez tego przedwzmacniacz pozostanie bez zasilania i telewizor nie odbierze sygnału. Trzeba też pamiętać, że nie każdy zasilacz antenowy powinien być montowany w przypadkowym miejscu instalacji.
Do domowej instalacji wybrałbym przewód dobrej jakości, z pełnym ekranowaniem i końcówkami zamontowanymi bez luzu. Tani kabel z cienkim oplotem może działać przez kilka miesięcy, ale szybko pokaże słabość po zamoknięciu albo przy dłuższej trasie. Najwięcej problemów powodują złącza, nie sama antena.
Co zrobić, gdy kanały znikają albo obraz się zacina
Diagnostykę zacząłbym od najprostszych rzeczy. Sprawdź, czy przewód jest dobrze wkręcony lub osadzony w gnieździe, czy zasilacz wzmacniacza działa i czy telewizor nie został przypadkowo przełączony na inne źródło sygnału. Potem wykonaj ponowne wyszukiwanie kanałów, najlepiej po ręcznym sprawdzeniu częstotliwości właściwych dla lokalnego nadajnika.
- Brak wszystkich kanałów może oznaczać odłączony przewód, brak zasilania przedwzmacniacza albo niezgodny tuner.
- Brak jednego multipleksu często wskazuje na zły kierunek, polaryzację, problem z pasmem lub zakłócenia.
- Zacinanie przy kilku telewizorach może wynikać ze strat na rozgałęźniku i zbyt słabego sygnału na końcu instalacji.
- Pogorszenie po dodaniu wzmacniacza sugeruje przesterowanie albo wzmacnianie zakłóceń.
- Problemy tylko podczas deszczu mogą oznaczać zawilgocony przewód, nieszczelne złącze lub korozję.
Jeśli telewizor pokazuje wysoką siłę, ale niską jakość sygnału, nie dokładałbym odruchowo kolejnego wzmacniacza. Najpierw zmieniłbym kierunek o kilka stopni, sprawdził polaryzację i odłączył dodatkowe rozgałęźniki. W trudnej lokalizacji pomiar miernikiem DVB-T2 jest szybszy i bardziej wiarygodny niż wielokrotne kupowanie kolejnych akcesoriów.
Ile kosztuje rozsądna instalacja domowa
Cena zależy od tego, czy montujesz urządzenie samodzielnie, czy zlecasz wykonanie całego układu. Prosta antena pokojowa kosztuje zwykle około 80-150 zł. Zewnętrzny zestaw z masztem, uchwytem, przewodem i podstawowymi akcesoriami może wymagać budżetu rzędu 150-400 zł, zależnie od jakości elementów i długości kabla.
Profesjonalna instalacja z ustawieniem, materiałami i podłączeniem kilku punktów to najczęściej około 550-1000 zł. Montaż dachowy, trudny dostęp, długi przewód, dodatkowy wzmacniacz albo większa liczba gniazd mogą podnieść koszt. Sama cena anteny nie mówi więc wiele o cenie całego rozwiązania.
Moim zdaniem oszczędzanie na kablu, uchwycie i złączach jest pozorne. Lepiej kupić prostszy, solidny model pasywny i dobrze go ustawić niż wydać podobną kwotę na reklamowaną „mocną” konstrukcję, a później walczyć z niestabilnym zasilaczem i zakłóceniami.
Co sprawdzić przed wejściem na dach
Przed zakupem zapisz liczbę telewizorów, przybliżoną długość przewodów i miejsce, w którym urządzenie może zostać zamontowane. Sprawdź też zgodność odbiorników z DVB-T2/HEVC. Taka krótka lista często pozwala uniknąć zakupu niewłaściwego wzmacniacza albo rozgałęźnika.
Jeżeli mieszkasz blisko nadajnika i masz prostą trasę sygnału, zacznij od zewnętrznego modelu pasywnego. Gdy budynek stoi w dolinie, za przeszkodami terenowymi albo daleko od nadajnika, od razu uwzględnij dokładne ustawienie, właściwe pasmo i możliwość wykonania pomiaru. To właśnie te decyzje, a nie liczba dodatków na opakowaniu, najczęściej przesądzają o stabilnym odbiorze.
