Wybór odpowiedniej kotwy do betonu to decyzja, która ma fundamentalne znaczenie dla bezpieczeństwa i trwałości każdej konstrukcji. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć różnice między kotwami mechanicznymi a chemicznymi, dobrać idealne rozwiązanie do Twojego projektu oraz uniknąć kosztownych błędów montażowych, zapewniając solidne i bezpieczne mocowanie.
Wybór odpowiedniej kotwy do betonu to klucz do trwałości i bezpieczeństwa każdej konstrukcji
- Kotwy mechaniczne działają na zasadzie rozprężenia, chemiczne na adhezji żywicy.
- Kluczowe kryteria wyboru to rodzaj podłoża (zarysowane/niezarysowane), wielkość obciążenia i warunki środowiskowe.
- Kotwy mechaniczne oferują szybki montaż, natomiast chemiczne są idealne do betonu spękanego i blisko krawędzi.
- Żywice poliestrowe, winyloestrowe i epoksydowe różnią się nośnością i odpornością na warunki.
- Prawidłowy montaż, w tym dokładne czyszczenie otworu i stosowanie odpowiedniego momentu dokręcania, jest krytyczny.
- Zawsze zwracaj uwagę na Europejską Ocenę Techniczną (ETA), która potwierdza parametry i dopuszczenie kotwy.
Dlaczego dobór właściwej kotwy do betonu to fundament bezpieczeństwa?
Z mojego doświadczenia wynika, że wiele osób nie docenia roli, jaką odgrywa prawidłowo dobrana kotwa w zapewnieniu bezpieczeństwa i stabilności konstrukcji. To nie jest tylko "jakiś tam kołek", to kluczowy element, który decyduje o tym, czy coś będzie wisieć bezpiecznie, czy też nie.
Czym jest kotwa i dlaczego zwykły kołek rozporowy to za mało?
Kotwa do betonu to element mocujący zaprojektowany do przenoszenia znacznie większych obciążeń niż standardowy kołek rozporowy. Podczas gdy zwykły kołek rozporowy sprawdza się doskonale przy mocowaniu lekkich przedmiotów, takich jak obrazy czy półki w domu, kotwa wchodzi do gry, gdy mówimy o stabilności konstrukcyjnej. Jej zadaniem jest bezpieczne przenoszenie sił wyrywających (np. ciężar zawieszonego elementu), sił ścinających (np. boczny nacisk na balustradę) oraz momentów zginających. W budownictwie i przemyśle, gdzie mocujemy ciężkie konstrukcje stalowe, maszyny, balustrady czy elementy fasad, zwykłe kołki są po prostu niewystarczające. Kotwy są projektowane i testowane tak, aby wytrzymać te ekstremalne obciążenia, zapewniając długotrwałe i bezpieczne połączenie z podłożem betonowym.
Konsekwencje błędnego wyboru od niestabilnej półki po zagrożenie konstrukcyjne
Niewłaściwy dobór kotwy to proszenie się o kłopoty. Widziałem to wiele razy w mojej praktyce. Spektrum problemów jest szerokie: od drobnych, irytujących niedogodności, takich jak niestabilne mocowanie, odpadająca półka czy luźna barierka, po katastrofalne awarie konstrukcyjne. Wyobraź sobie zawalenie się elementów fasady, konstrukcji stalowych, maszyn przemysłowych czy nawet fragmentów mostów to wszystko może być konsekwencją złego wyboru kotwy lub jej nieprawidłowego montażu. Takie awarie niosą ze sobą nie tylko ogromne straty materialne, ale przede wszystkim ryzyko dla bezpieczeństwa i życia ludzi. Zawsze powtarzam, że koszt prawidłowo dobranej i zamontowanej kotwy jest znikomy w porównaniu do potencjalnych szkód i konsekwencji, jakie może przynieść błąd w tej kwestii.
Kotwa mechaniczna czy chemiczna? Poznaj kluczowe różnice i zdecyduj, która jest dla Ciebie
To jest fundamentalne pytanie, które musimy sobie zadać na początku każdego projektu. Oba typy kotew mają swoje zalety i wady, a ich wybór zależy od wielu czynników. Poznajmy je bliżej.
Kotwy mechaniczne: siła rozporu w praktyce kiedy są niezastąpione?
Kotwy mechaniczne działają na zasadzie rozprężenia. Po osadzeniu w wywierconym otworze i dokręceniu (lub wbiciu), ich element rozprężny (tuleja, opaska, segmenty) naciska na ścianki otworu, tworząc siły tarcia i zaklinowując się w betonie. Ich głównymi zaletami są szybkość i prostota montażu oraz natychmiastowa gotowość do przenoszenia obciążeń nie trzeba czekać na utwardzenie. Idealnie sprawdzają się w betonie niezarysowanym, gdzie podłoże jest stabilne i jednolite. Stosuje się je do mocowania konstrukcji stalowych, balustrad, wsporników czy maszyn. Należy jednak pamiętać, że generują one naprężenia w betonie, co wymaga zachowania odpowiednich odległości od krawędzi i między poszczególnymi kotwami, aby nie osłabić podłoża.
Kotwy chemiczne (wklejane): moc adhezji idealne rozwiązanie do zadań specjalnych
Kotwy chemiczne, zwane również wklejanymi, działają na zupełnie innej zasadzie adhezji. Do wywierconego i dokładnie oczyszczonego otworu wstrzykuje się specjalną masę żywiczną (np. poliestrową, winyloestrową, epoksydową), a następnie osadza się w niej pręt gwintowany lub zbrojeniowy. Żywica szczelnie wypełnia otwór i po utwardzeniu tworzy trwałe, bezrozprężne połączenie zarówno z prętem, jak i z podłożem. Ich kluczowe zalety to: idealne zastosowanie w betonie spękanym, możliwość mocowania w podłożach o słabszej strukturze (np. cegła dziurawka), a także montaż blisko krawędzi, ponieważ nie generują naprężeń w betonie. Są również odporne na wibracje i duże obciążenia dynamiczne. Wadą jest konieczność oczekiwania na utwardzenie żywicy (czas ten zależy od temperatury otoczenia) oraz wpływ temperatury na sam proces wiązania.
Tabela porównawcza: szybkość montażu, nośność, zastosowanie i cena
Aby ułatwić Ci podjęcie decyzji, przygotowałem krótkie zestawienie kluczowych różnic między tymi dwoma typami kotew:
| Cecha | Kotwa Mechaniczna | Kotwa Chemiczna |
|---|---|---|
| Zasada działania | Rozprężenie, tarcie | Adhezja żywicy, bezrozprężne połączenie |
| Szybkość montażu | Bardzo szybki | Wymaga czasu na utwardzenie żywicy |
| Nośność (ogólna) | Dobra do bardzo dużej (zależnie od typu) | Bardzo dobra do ekstremalnie dużej |
| Rodzaj podłoża (beton zarysowany/niezarysowany) | Głównie beton niezarysowany (specjalne typy do zarysowanego z ETA) | Idealna do betonu zarysowanego i niezarysowanego |
| Odległości od krawędzi/między kotwami | Wymaga większych odległości (generuje naprężenia) | Pozwala na mniejsze odległości (nie generuje naprężeń) |
| Odporność na wibracje | Ograniczona, może prowadzić do luzowania | Bardzo dobra, stabilne połączenie |
| Wymagany czas utwardzania | Brak, natychmiastowa nośność | Tak, zależny od typu żywicy i temperatury |
| Cena (ogólna tendencja) | Zazwyczaj niższa | Zazwyczaj wyższa |
Przegląd kotew mechanicznych od lekkich mocowań po największe obciążenia
Świat kotew mechanicznych jest bardzo zróżnicowany. Od prostych rozwiązań do lżejszych zastosowań, po prawdziwe "kolosy" zdolne do przenoszenia gigantycznych obciążeń. Przyjrzyjmy się najpopularniejszym typom.

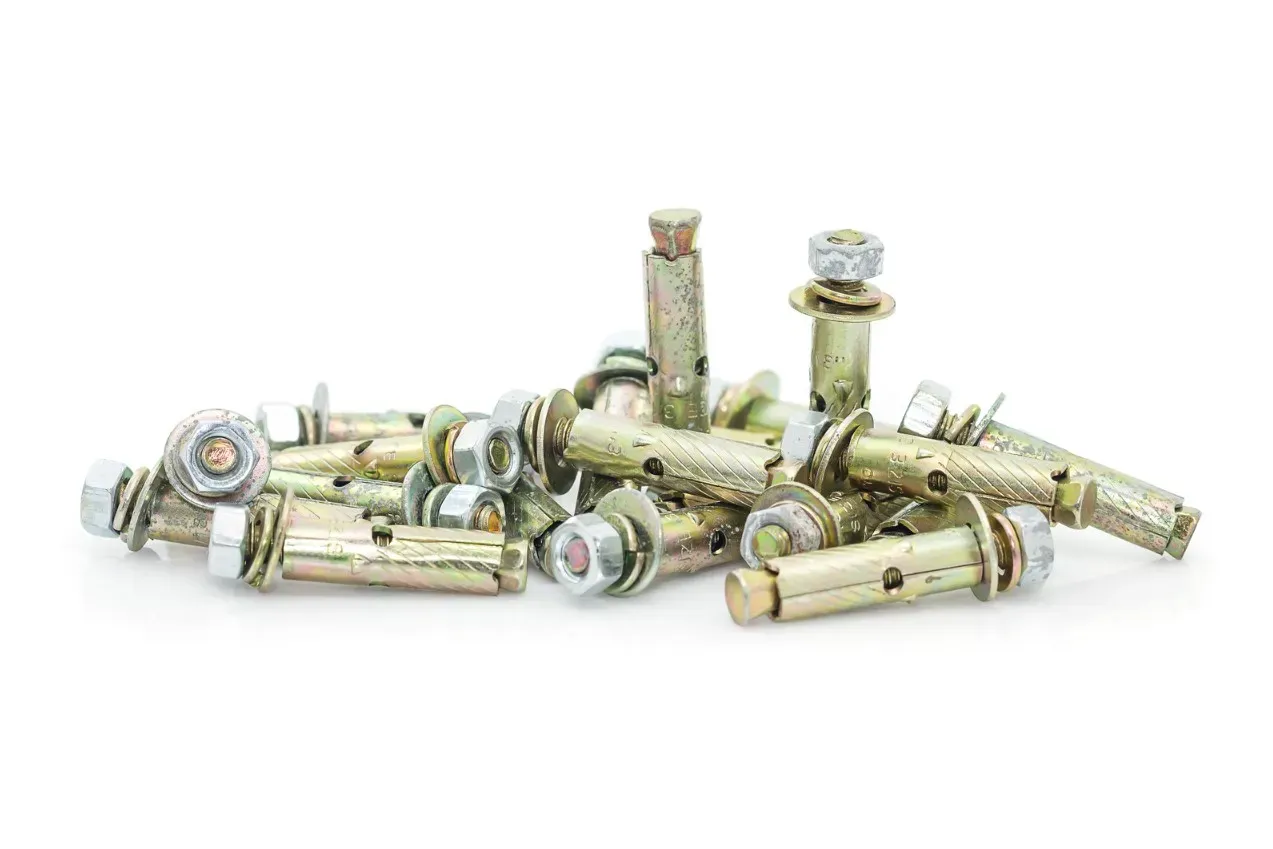

Kotwy tulejowe i opaskowe: uniwersalni gracze na placu budowy
Kotwy tulejowe i opaskowe to jedne z najbardziej rozpoznawalnych i uniwersalnych rozwiązań na każdej budowie. Ich mechanizm działania opiera się na rozprężeniu metalowej tulei lub opaski w otworze, co zapewnia pewne zakotwienie. Są często wykorzystywane do mocowania balustrad, wsporników, lekkich konstrukcji stalowych, rurociągów czy kanałów wentylacyjnych. Dostępne są w różnych materiałach: od stali ocynkowanej (do zastosowań wewnętrznych i suchych), przez stal nierdzewną A2 (do zastosowań zewnętrznych i wilgotnych), aż po stal kwasoodporną A4, która jest niezbędna w środowiskach agresywnych chemicznie, np. w basenach czy przemyśle chemicznym. To sprawia, że są niezwykle wszechstronne.
Wkręty do betonu: szybkość i prostota montażu bez kompromisów
Wkręty do betonu to prawdziwi mistrzowie szybkości. Ich główna zaleta to wyjątkowa łatwość i szybkość montażu, często bez konieczności użycia dodatkowych elementów rozporowych. Działają na zasadzie samogwintowania ich specjalny kształt gwintu pozwala na bezpośrednie wkręcenie w wywiercony otwór w betonie. To rozwiązanie jest szczególnie polecane tam, gdzie liczy się efektywność pracy, a także w sytuacjach, gdy przewidujemy możliwość demontażu mocowanego elementu. Są idealne do mocowania prowadnic, rusztowań, instalacji czy lekkich konstrukcji, gdzie nie ma miejsca na kompromisy w kwestii czasu.
Kotwy segmentowe do dużych obciążeń: gdy liczy się maksymalna wytrzymałość
Kiedy mówimy o naprawdę dużych obciążeniach i krytycznych zastosowaniach konstrukcyjnych, w grę wchodzą kotwy segmentowe. Ich konstrukcja, składająca się z kilku segmentów rozprężnych, pozwala na osiągnięcie maksymalnej wytrzymałości i wyjątkowo bezpiecznego połączenia. Zasada działania polega na tym, że podczas dokręcania śruby, segmenty rozprężają się, tworząc bardzo dużą powierzchnię styku z betonem i rozkładając naprężenia na większym obszarze. Są to kotwy wybierane do mocowania ciężkich maszyn, słupów, belek nośnych czy innych elementów, gdzie niezawodność i bezpieczeństwo są absolutnym priorytetem.
Świat kotew chemicznych jaką żywicę wybrać do swojego projektu?
Wybór odpowiedniej żywicy w kotwach chemicznych jest równie ważny, co wybór samej kotwy. Każdy typ ma swoje specyficzne właściwości, które decydują o jego zastosowaniu. Przyjrzyjmy się najpopularniejszym.
Żywice poliestrowe: ekonomiczny wybór do standardowych zastosowań
Żywice poliestrowe to najczęściej spotykany i najbardziej ekonomiczny typ żywic do kotwienia chemicznego. Charakteryzują się stosunkowo krótkim czasem wiązania, co przyspiesza prace montażowe. Są dobrym wyborem do mniejszych i średnich obciążeń w standardowych zastosowaniach, zarówno wewnętrznych, jak i zewnętrznych, pod warunkiem, że nie są narażone na ekstremalne warunki środowiskowe. To solidny, uniwersalny wybór do wielu typowych prac, gdzie nie ma potrzeby stosowania żywic o najwyższej nośności czy odporności chemicznej.
Żywice winyloestrowe: wyższa nośność i odporność na trudne warunki
Jeśli potrzebujesz czegoś więcej niż standard, żywice winyloestrowe stanowią ulepszoną alternatywę dla poliestrowych. Oferują one wyższą nośność i znacznie lepszą odporność na warunki atmosferyczne oraz chemiczne. Ich czas wiązania jest zazwyczaj dłuższy niż poliestrowych, co daje więcej czasu na precyzyjne osadzenie elementu. Są idealne do zastosowań wymagających większej wytrzymałości i niezawodności w trudniejszych środowiskach, takich jak montaż w obszarach narażonych na wilgoć, lekkie agresje chemiczne czy zmienne temperatury. To mój wybór, gdy wiem, że mocowanie będzie musiało znieść nieco więcej.
Żywice epoksydowe: bezkonkurencyjna siła do zastosowań podwodnych i konstrukcyjnych
Kiedy mówimy o najwyższej nośności, ekstremalnej odporności i najbardziej krytycznych zastosowaniach, żywice epoksydowe są bezkonkurencyjne. To najbardziej wytrzymałe i wszechstronne rozwiązanie w kategorii kotew chemicznych. Wyróżniają się wyjątkową odpornością na agresywne środowiska, w tym na działanie wody, co pozwala na ich stosowanie nawet w otworach zalanych wodą. Są wybierane do najbardziej wymagających zadań konstrukcyjnych, gdzie liczy się absolutna pewność i długowieczność połączenia. Musisz jednak pamiętać, że charakteryzują się najdłuższym czasem wiązania spośród wszystkich typów żywic, co wymaga cierpliwości, ale w zamian oferują bezkompromisową siłę i niezawodność.
Jak dobrać idealną kotwę do zadania? Przewodnik decyzyjny krok po kroku
Dobór odpowiedniej kotwy to proces, który wymaga analizy kilku kluczowych czynników. Nie ma jednej uniwersalnej kotwy, która sprawdzi się wszędzie. Poniżej przedstawiam mój przewodnik, który pomoże Ci podjąć świadomą decyzję.
Krok 1: Analiza podłoża beton zarysowany czy niezarysowany i dlaczego to tak ważne?
To jest absolutnie fundamentalny krok. Musisz zrozumieć, czy beton, w którym będziesz mocować, jest zarysowany (czyli znajduje się w strefie rozciągania, np. dolna część stropu, belki) czy niezarysowany (czyli znajduje się w strefie ściskania, np. fundamenty, górna część stropu). Dlaczego to takie ważne? W betonie zarysowanym mogą pojawić się mikropęknięcia, które drastycznie obniżają nośność wielu kotew mechanicznych. Do betonu zarysowanego zawsze zalecam stosowanie kotew chemicznych lub specjalnych kotew mechanicznych, które posiadają Europejską Ocenę Techniczną (ETA) z dopuszczeniem do betonu zarysowanego (opatrzone symbolem C1 lub C2). Ignorowanie tego aspektu to proszenie się o poważne problemy z bezpieczeństwem.
Krok 2: Określenie obciążenia co mocujesz i jakie siły będą na to działać?
Zastanów się, co dokładnie będziesz mocować i jakie siły będą działać na to mocowanie. Rozróżniamy obciążenia lekkie, średnie i duże. Ważne jest również, czy obciążenie będzie statyczne (stałe, np. ciężar konstrukcji) czy dynamiczne (zmienne, np. wibracje od maszyn, uderzenia w barierkę). Do lekkich obciążeń wystarczą prostsze kotwy, ale do dużych i dynamicznych obciążeń, np. mocowania ciężkich maszyn czy elementów podlegających wibracjom, konieczne są kotwy chemiczne (zwłaszcza epoksydowe) lub kotwy mechaniczne segmentowe o wysokiej nośności. Zawsze należy dobrać kotwę z odpowiednim zapasem bezpieczeństwa.
Krok 3: Warunki zewnętrzne czy kotwa będzie pracować na deszczu, mrozie lub w agresywnym środowisku?
Środowisko, w którym kotwa będzie pracować, ma ogromne znaczenie dla jej trwałości. Jeśli montaż odbywa się na zewnątrz, w miejscach narażonych na wilgoć, deszcz, mróz lub w środowisku agresywnym chemicznie (np. w pobliżu basenów, w przemyśle chemicznym, w słonej wodzie), konieczne jest użycie kotew ze stali nierdzewnej (A2) lub kwasoodpornej (A4). Zwykła stal ocynkowana szybko ulegnie korozji, osłabiając mocowanie. W przypadku kotew chemicznych, jeśli montaż odbywa się w niskich temperaturach, musisz wybrać specjalne wersje zimowe żywic, które wiążą prawidłowo nawet poniżej 0°C.
Krok 4: Geometria montażu jak blisko krawędzi i innych kotew możesz pracować?
Ostatnim, ale nie mniej ważnym aspektem jest geometria montażu. Musisz wiedzieć, jak blisko krawędzi betonu możesz osadzić kotwę i jakie odstępy należy zachować między poszczególnymi kotwami. Pamiętaj, że kotwy mechaniczne, ze względu na generowane naprężenia rozporowe, wymagają większych odstępów od krawędzi i między sobą. Jeśli te odległości zostaną zmniejszone, istnieje ryzyko pęknięcia betonu i utraty nośności. Kotwy chemiczne, nie generując naprężeń, pozwalają na montaż znacznie bliżej krawędzi i w mniejszych rozstawach, co jest kluczowe w ciasnych przestrzeniach lub gdy musisz mocować wiele elementów w ograniczonej powierzchni.

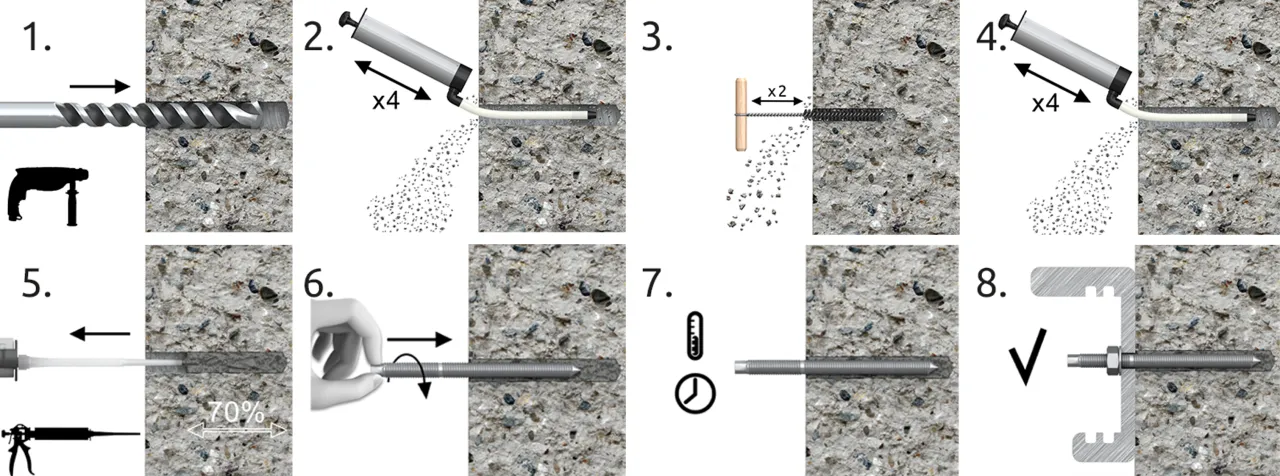

Montaż krok po kroku jak uniknąć 5 najczęstszych błędów?
Nawet najlepsza kotwa, dobrana z największą starannością, nie spełni swojej funkcji, jeśli zostanie nieprawidłowo zamontowana. Z mojego doświadczenia wynika, że to właśnie błędy montażowe są najczęstszą przyczyną awarii. Przestrzeganie instrukcji producenta jest absolutnie kluczowe dla bezpieczeństwa i trwałości mocowania. Przygotowałem listę 5 najczęstszych błędów, których należy unikać.
Prawidłowy montaż jest kluczowy dla bezpieczeństwa. Niezależnie od rodzaju kotwy, najważniejsze jest przestrzeganie instrukcji producenta.
Błąd #1: Nieoczyszczony otwór cichy zabójca nośności kotwy chemicznej
To jest błąd, który widzę najczęściej i który jest cichym zabójcą nośności, zwłaszcza w przypadku kotew chemicznych. Po wywierceniu otworu, w jego wnętrzu pozostaje urobek pył, drobinki betonu. Jeśli nie zostanie on dokładnie usunięty, żywica nie będzie miała odpowiedniej powierzchni do adhezji. Wyobraź sobie, że próbujesz przykleić coś do zakurzonej ściany efekt będzie marny. W przypadku kotwy chemicznej, kurz i resztki wiercenia mogą drastycznie zmniejszyć adhezję żywicy, czyniąc mocowanie bezużytecznym i niebezpiecznym. Zawsze należy użyć szczotki do czyszczenia otworów i pompki lub sprężonego powietrza, aby usunąć cały urobek. Powtarzam: dokładne czyszczenie otworu to podstawa!
Błąd #2: Zła średnica lub głębokość wiercenia jak precyzja wpływa na bezpieczeństwo
Precyzja ma znaczenie. Wywiercenie otworu o niewłaściwej średnicy lub głębokości to kolejny poważny błąd. Jeśli średnica jest zbyt mała, nie uda Ci się prawidłowo osadzić kotwy mechanicznej lub wypełnić otworu żywicą. Jeśli jest zbyt duża, kotwa nie będzie miała odpowiedniego oparcia, co osłabi mocowanie. Podobnie z głębokością: zbyt płytki otwór oznacza niedostateczne zakotwienie, a zbyt głęboki może prowadzić do uszkodzenia konstrukcji lub po prostu marnowania żywicy. Zawsze należy ściśle przestrzegać zaleceń producenta dotyczących średnicy i głębokości wiercenia, które znajdziesz w dokumentacji technicznej kotwy.
Błąd #3: Niewłaściwy moment dokręcania kotwy mechanicznej co się dzieje, gdy dokręcasz "na czuja"?
W przypadku kotew mechanicznych, zwłaszcza tych rozporowych, moment dokręcania jest krytyczny. Dokręcanie "na czuja" to jeden z najgorszych nawyków. Co się dzieje, gdy kotwa jest niedokręcona? Nie następuje pełne rozprężenie elementu rozporowego, mocowanie jest luźne i nie przenosi obciążeń. A co, gdy jest przekręcona? Możesz uszkodzić samą kotwę, spowodować pęknięcie betonu wokół otworu, a w konsekwencji utracić nośność mocowania. Zawsze, ale to zawsze, należy używać klucza dynamometrycznego i dokręcać kotwę z momentem podanym przez producenta. To jedyny sposób, aby mieć pewność, że kotwa działa tak, jak została zaprojektowana.
Błąd #4: Ignorowanie czasu wiązania żywicy dlaczego pośpiech jest złym doradcą?
W przypadku kotew chemicznych, pośpiech jest zdecydowanie złym doradcą. Żywica potrzebuje czasu, aby prawidłowo związać i osiągnąć pełną wytrzymałość. Czas wiązania (utwardzania) jest ściśle określony przez producenta i zależy od typu żywicy oraz temperatury otoczenia. W niższych temperaturach proces ten trwa znacznie dłużej. Przedwczesne obciążenie kotwy, zanim żywica w pełni się utwardzi, może prowadzić do jej uszkodzenia, osłabienia mocowania, a w konsekwencji do potencjalnej awarii. Zawsze należy cierpliwie czekać na pełne utwardzenie żywicy, zgodnie z tabelą czasów wiązania podaną przez producenta.
Przeczytaj również: Kotwa Oxford: Wybierz i zamontuj solidnie. Uniknij błędów!
Błąd #5: Pominięcie aprobat i certyfikatów (ETA) na co zwrócić uwagę przy zakupie?
Ostatni błąd, który niestety często widuję, to ignorowanie dokumentacji technicznej i certyfikatów. Przy wyborze kotew, szczególnie do zastosowań konstrukcyjnych, Europejska Ocena Techniczna (ETA) jest kluczowym dokumentem. Potwierdza ona, że produkt został przetestowany i spełnia określone normy bezpieczeństwa i wydajności. ETA informuje nas o parametrach kotwy, jej dopuszczeniu do stosowania w betonie zarysowanym/niezarysowanym, ogniotrwałości i innych ważnych cechach. Renomowani producenci, tacy jak Fischer, Hilti, Rawlplug czy Würth, zawsze oferują produkty z pełną dokumentacją i certyfikatami. Kupując kotwy bez ETA, ryzykujesz, że produkt nie spełni deklarowanych parametrów, co może mieć katastrofalne skutki. Certyfikaty to gwarancja bezpieczeństwa i zgodności z normami nigdy ich nie pomijaj!
Podsumowanie: Twoja checklista wyboru idealnej kotwy do betonu
Mam nadzieję, że ten artykuł pomógł Ci uporządkować wiedzę na temat kotew do betonu. Pamiętaj, że świadomy wybór i prawidłowy montaż to klucz do bezpieczeństwa i trwałości każdej konstrukcji. Aby ułatwić Ci podjęcie decyzji, przygotowałem krótką checklistę, którą możesz wykorzystać w swoich projektach:
- Zidentyfikuj rodzaj podłoża: Czy masz do czynienia z betonem zarysowanym czy niezarysowanym? To determinuje podstawowy wybór kotwy.
- Określ wielkość i typ obciążenia: Jakie siły będą działać na mocowanie? Czy będą to obciążenia statyczne, dynamiczne, lekkie, średnie czy ciężkie?
- Zanalizuj warunki środowiskowe: Czy kotwa będzie narażona na wilgoć, mróz, chemikalia, czy też będzie pracować w suchym wnętrzu? Wybierz odpowiedni materiał (stal ocynkowana, A2, A4) lub typ żywicy (np. zimowa).
- Sprawdź geometrię montażu: Jakie są dostępne odległości od krawędzi betonu i między kotwami? Kotwy chemiczne dają tu większą swobodę.
- Wybierz typ kotwy: Na podstawie powyższych punktów zdecyduj, czy lepsza będzie kotwa mechaniczna (tulejowa, opaskowa, wkręt, segmentowa) czy chemiczna (poliestrowa, winyloestrowa, epoksydowa).
- Zawsze sprawdzaj dokumentację: Upewnij się, że wybrana kotwa posiada Europejską Ocenę Techniczną (ETA) z dopuszczeniem do Twojego zastosowania.
- Przygotuj się do montażu: Upewnij się, że masz odpowiednie narzędzia (wiertarka, szczotka, pompka do czyszczenia, klucz dynamometryczny).
- Przestrzegaj instrukcji producenta: Dokładnie wywierć i oczyść otwór, zastosuj prawidłowy moment dokręcania lub odczekaj odpowiedni czas wiązania żywicy.
