Witaj w kompleksowym przewodniku po łącznikach stalowych, kotwach i "krzyżówkach" w budownictwie. Ten artykuł rozwieje wszelkie wątpliwości dotyczące tych kluczowych elementów konstrukcyjnych, dostarczając zarówno fachowcom, jak i zaawansowanym majsterkowiczom niezbędnej wiedzy do wyboru i montażu odpowiednich rozwiązań.
Łączniki stalowe: klucz do stabilnych i bezpiecznych konstrukcji budowlanych
- Pojęcia "łącznik krzyżowy", "kotwa" i "złącze ciesielskie" opisują różne elementy, stosowane odpowiednio w suchej zabudowie (sufity podwieszane) oraz konstrukcjach drewnianych.
- Łączniki krzyżowe do profili CD60 służą do tworzenia stabilnych, dwupoziomowych rusztów w sufitach podwieszanych, zwiększając ich sztywność i nośność.
- Kotwy i złącza ciesielskie są fundamentem trwałych połączeń w konstrukcjach drewnianych, wymagając precyzyjnego doboru wkrętów lub gwoździ.
- Kluczowe kryteria wyboru to grubość blachy, nośność, materiał (stal ocynkowana) oraz zgodność z systemowymi rozwiązaniami producenta.
- Prawidłowy montaż i unikanie typowych błędów (np. niewłaściwe wkręty, zbyt mała liczba łączników) są niezbędne dla bezpieczeństwa i trwałości konstrukcji.
- Ceny łączników krzyżowych do profili CD wahają się od 0,60 zł do ponad 3 zł za sztukę, są powszechnie dostępne.
Łącznik, kotwa, a może krzyżówka? Wyjaśniamy kluczowe pojęcia w budownictwie
W świecie budownictwa, precyzja terminologii jest kluczowa. Często spotykam się z sytuacją, gdy klienci, a nawet mniej doświadczeni wykonawcy, używają zamiennie pojęć, które w rzeczywistości opisują zupełnie inne elementy konstrukcyjne. Fraza "łącznik stalowy kotwa krzyżówka" to doskonały przykład takiego językowego skrótu myślowego, który wymaga rozjaśnienia. Postaram się wyjaśnić, czym są poszczególne terminy w kontekście budowlanym, bazując na moim doświadczeniu i wiedzy branżowej. Podkreślę, że nie jest to jeden produkt, ale połączenie fraz odnoszących się do różnych elementów. Zatem, czy są to terminy tożsame, czy opisują różne elementy, które ze sobą współpracują? Odpowiedź brzmi: to drugie, z pewnymi niuansami.
Czy "łącznik stalowy kotwa krzyżówka" to jeden produkt? Rozwiewamy wątpliwości
Z mojego punktu widzenia, fraza "łącznik stalowy kotwa krzyżówka" to tak naprawdę zbitka trzech różnych typów elementów, które pełnią odmienne funkcje w budownictwie. Muszę to podkreślić, ponieważ nie istnieje jeden uniwersalny produkt o takiej nazwie. W polskim budownictwie, "krzyżówka" najczęściej odnosi się do łącznika krzyżowego do profili CD, który jest nieodłącznym elementem systemów suchej zabudowy, szczególnie w sufitach podwieszanych. Natomiast w kontekście konstrukcji drewnianych, nie mówimy o "kotwie krzyżówce", lecz o złączach ciesielskich, które umożliwiają krzyżowe połączenia belek. Kotwa z kolei to bardziej ogólne pojęcie, odnoszące się do elementu mocującego.
Łącznik krzyżowy do profili: serce sufitu podwieszanego
Kiedy mówimy o "łączniku krzyżowym", niemal zawsze mam na myśli element systemu suchej zabudowy. Jest to niewielki, ale niezwykle ważny komponent, służący do prostopadłego łączenia profili stalowych CD 60 na dwóch różnych poziomach. Jego rola jest fundamentalna: tworzy on tak zwany ruszt dwupoziomowy w sufitach podwieszanych. Dzięki niemu konstrukcja sufitu staje się sztywniejsza, bardziej stabilna i zyskuje większą nośność, co jest kluczowe dla bezpieczeństwa i trwałości całej zabudowy. Wykonany zazwyczaj ze stali ocynkowanej, łącznik krzyżowy jest odporny na korozję, co gwarantuje jego długowieczność, nawet w warunkach zmiennej wilgotności.

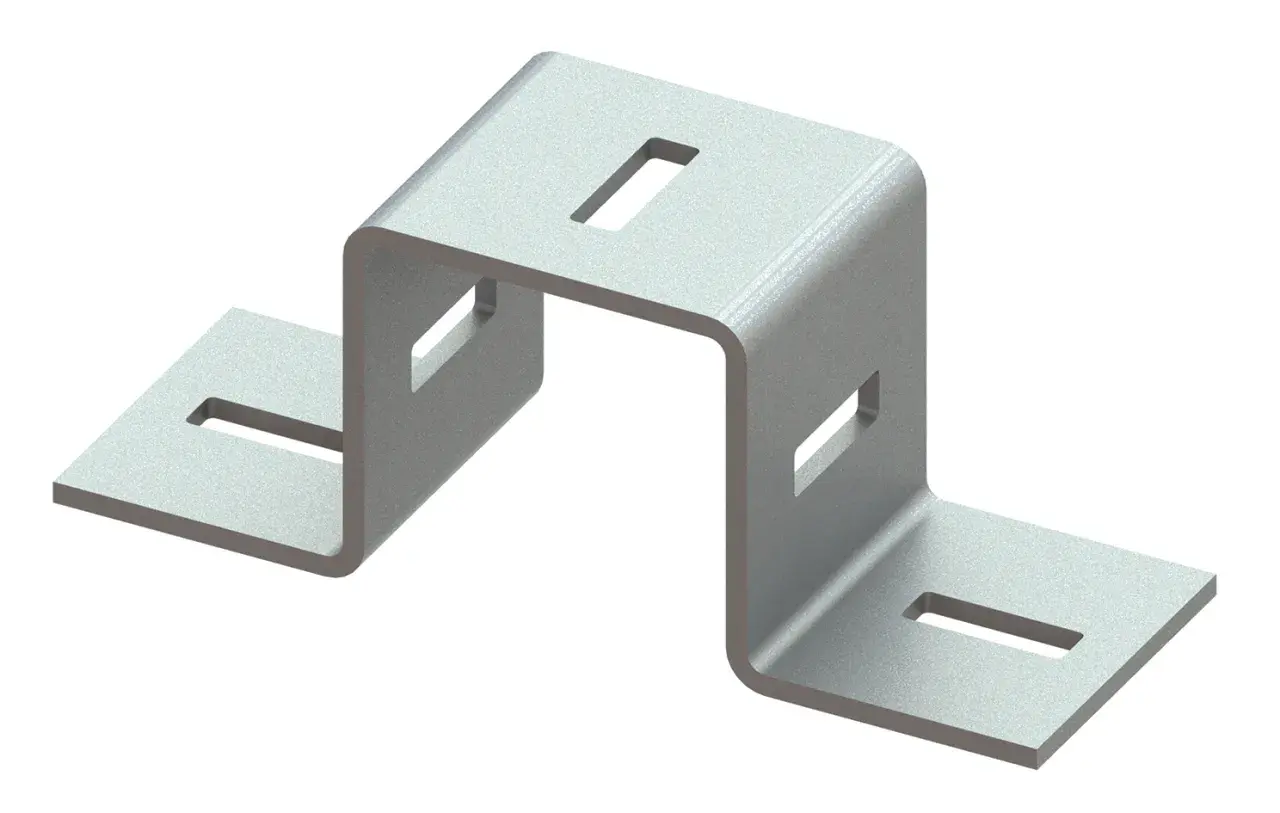

Złącza ciesielskie i kotwy: fundament stabilnych konstrukcji drewnianych
Pojęcie "kotwy" jest znacznie szersze i odnosi się do ogólnego elementu mocującego, służącego do trwałego osadzania różnych komponentów w podłożu. Klasycznym przykładem jest kotwienie słupów drewnianych do fundamentów betonowych za pomocą specjalnych podstaw słupa. Natomiast jeśli chodzi o krzyżowe połączenia belek drewnianych czyli to, co niektórzy mogliby nazwać "krzyżówką" do drewna stosujemy specjalistyczne złącza ciesielskie. Mówimy tu o szerokiej gamie produktów, takich jak kątowniki, płytki perforowane, wieszaki belek, czy nawet zaawansowane złącza ukryte. Muszę wyraźnie zaznaczyć, że nie ma jednego produktu o nazwie "kotwa krzyżówka" do drewna. Połączenia te realizuje się za pomocą odpowiednio dobranych złączy i dedykowanych łączników, takich jak wkręty ciesielskie lub gwoździe pierścieniowe, które zapewniają wymaganą nośność i trwałość połączenia.
Zastosowanie w praktyce: Kiedy i gdzie niezbędny jest łącznik krzyżowy?
Rozumiejąc już różnice w terminologii, możemy przejść do konkretnych zastosowań. Moim zdaniem, kluczem do sukcesu w budownictwie jest nie tylko znajomość produktów, ale przede wszystkim wiedza o tym, kiedy i jak ich używać. Niewłaściwy dobór lub montaż łącznika, niezależnie od tego, czy mówimy o suchej zabudowie, czy konstrukcjach drewnianych, może mieć poważne konsekwencje dla bezpieczeństwa i trwałości całej konstrukcji. Przyjrzyjmy się zatem, w jakich sytuacjach te elementy są absolutnie niezbędne.

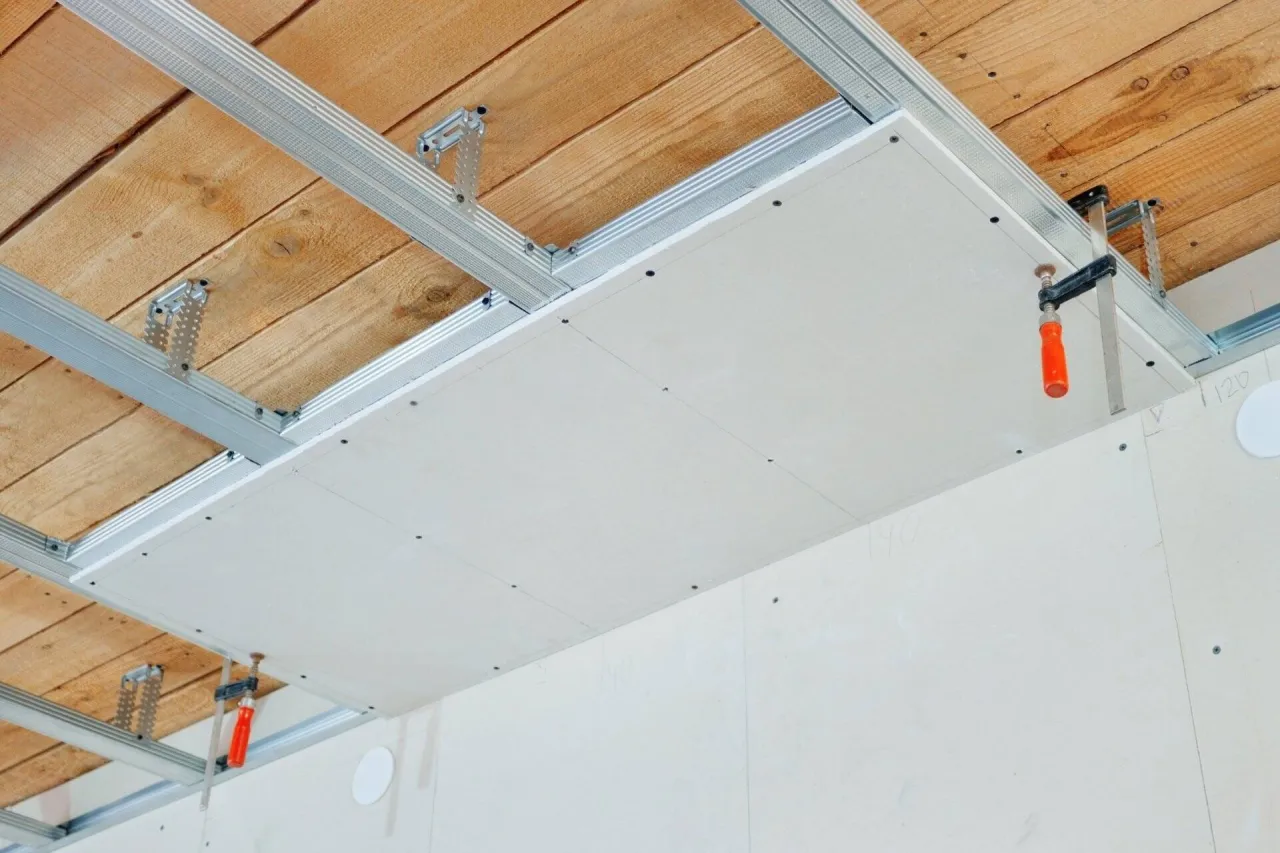

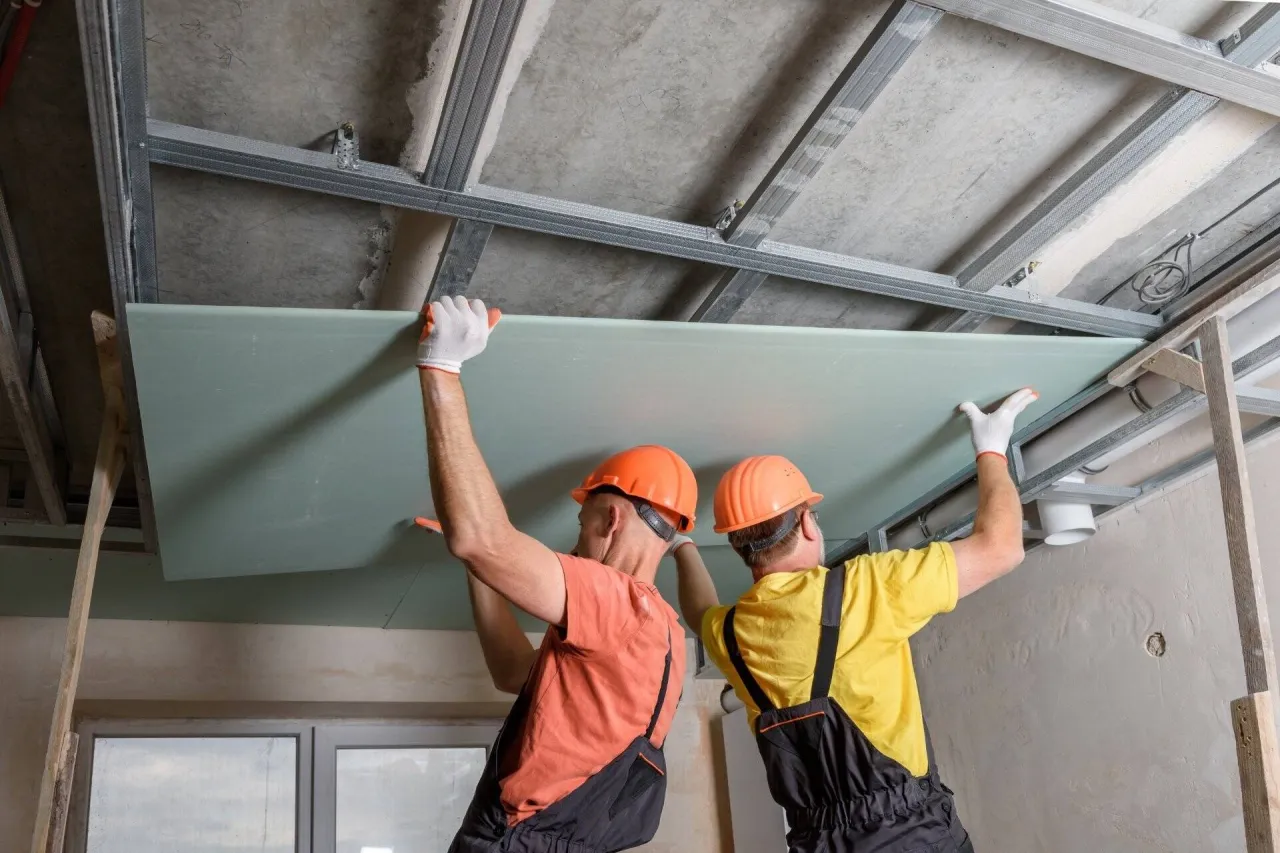

Sufity podwieszane: Dlaczego ruszt dwupoziomowy jest lepszym rozwiązaniem?
W systemach sufitów podwieszanych, łącznik krzyżowy jest elementem, który znacząco podnosi jakość i stabilność całej konstrukcji. Tworzy on stabilny, dwupoziomowy ruszt, co jest kluczowe, gdy zależy nam na zwiększonej sztywności i nośności. W porównaniu do rusztu jednopoziomowego, który jest prostszy w montażu, ale mniej wytrzymały, ruszt dwupoziomowy oferuje szereg korzyści. Po pierwsze, większa stabilność zapobiega uginaniu się płyt gipsowo-kartonowych i powstawaniu pęknięć na ich połączeniach. Po drugie, dwupoziomowa konstrukcja ułatwia ukrycie instalacji (elektrycznych, wentylacyjnych) w przestrzeni między stropem a sufitem podwieszanym, zapewniając jednocześnie łatwy dostęp do nich. Z mojego doświadczenia wynika, że inwestycja w ruszt dwupoziomowy zawsze się opłaca, zwłaszcza w większych pomieszczeniach.
Konstrukcje drewniane: Jak realizować solidne połączenia krzyżowe belek?
W konstrukcjach drewnianych, solidność połączeń jest absolutnie fundamentalna. Realizacja połączeń krzyżowych belek wymaga precyzyjnego doboru odpowiednich złączy i łączników. Nie wystarczy po prostu skręcić belek byle jakimi wkrętami. Zawsze podkreślam, że należy ściśle trzymać się projektu konstrukcyjnego oraz dokumentacji technicznej producenta złączy. Do najpopularniejszych rozwiązań należą kątowniki, wieszaki belek, a także specjalistyczne płytki perforowane. Kluczowe jest użycie dedykowanych łączników, takich jak gwoździe pierścieniowe (CNA) lub certyfikowane wkręty ciesielskie. Poważnym błędem, który często widuję na budowach, jest stosowanie przypadkowych wkrętów np. do płyt gipsowo-kartonowych zamiast tych przeznaczonych do konstrukcji drewnianych. To drastycznie obniża nośność połączenia i może prowadzić do katastrofy budowlanej. Pamiętajmy, że każdy element ma swoje przeznaczenie.
Przegląd materiałów: Stal ocynkowana jako gwarancja odporności na korozję
Materiał, z którego wykonane są łączniki, ma ogromne znaczenie dla ich trwałości i bezpieczeństwa całej konstrukcji. W przypadku łączników stalowych, w tym łączników krzyżowych do profili CD, standardem jest stal ocynkowana. Dlaczego cynkowanie jest tak kluczowe? Otóż warstwa cynku tworzy barierę ochronną, która skutecznie zabezpiecza stal przed korozją. Jest to szczególnie ważne w środowiskach o zmiennej wilgotności, a już absolutnie niezbędne, gdy łączniki mają być stosowane na zewnątrz. Korozja osłabia materiał, prowadząc do utraty nośności i w konsekwencji do uszkodzenia konstrukcji. Dlatego zawsze zwracam uwagę na to, by wybierać produkty wykonane z wysokiej jakości stali ocynkowanej, co jest gwarancją ich długiej i bezproblemowej eksploatacji.Jak wybrać idealny łącznik? Kluczowe kryteria, o których musisz pamiętać

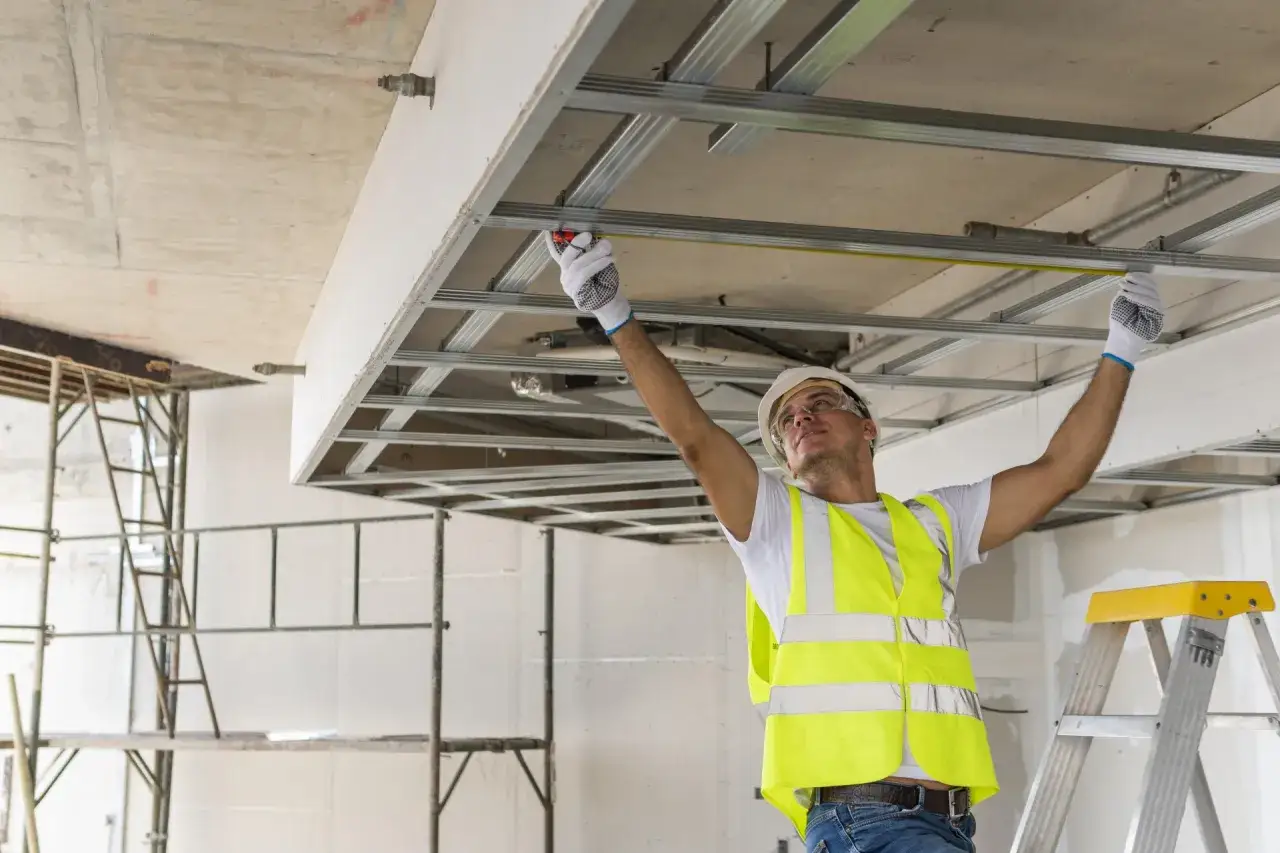

Wybór odpowiedniego łącznika to nie lada wyzwanie, zwłaszcza dla osób, które nie mają na co dzień do czynienia z branżą budowlaną. Na rynku dostępnych jest mnóstwo produktów, a każdy z nich ma swoje specyficzne przeznaczenie. Z mojego doświadczenia wynika, że kierowanie się wyłącznie ceną to najgorsza strategia. Istnieją kluczowe kryteria, które należy wziąć pod uwagę, aby zapewnić bezpieczeństwo i trwałość konstrukcji. Pamiętajmy, że to właśnie te małe elementy często decydują o stabilności całego systemu.
Grubość blachy i nośność: parametry, których nie można ignorować
Dwa parametry, które absolutnie nie mogą być ignorowane przy wyborze łączników, to grubość blachy (w przypadku łączników stalowych, np. krzyżowych do profili CD) oraz nośność (szczególnie w przypadku złączy ciesielskich). Grubość blachy bezpośrednio wpływa na sztywność i wytrzymałość łącznika. Cieńsza blacha oznacza mniejszą odporność na odkształcenia i niższe parametry wytrzymałościowe. Z kolei nośność złączy ciesielskich informuje nas o maksymalnym obciążeniu, jakie dane złącze jest w stanie przenieść. Te parametry muszą być zgodne z wymaganiami projektowymi i realnymi obciążeniami, jakim będzie poddana konstrukcja. Zawsze sprawdzam te wartości w specyfikacji technicznej to podstawa bezpiecznego budowania.
Systemowe rozwiązania vs. tanie zamienniki: Czy oszczędność zawsze się opłaca?
W branży budowlanej często spotykam się z pokusą oszczędzania na materiałach. Niestety, w przypadku łączników, zwłaszcza w suchej zabudowie, tanie zamienniki rzadko kiedy się opłacają. Zawsze rekomenduję stosowanie systemowych rozwiązań, czyli komponentów od jednego dostawcy (np. Knauf, Norgips). Dlaczego? Ponieważ te elementy są projektowane tak, aby idealnie do siebie pasować. Używanie komponentów od różnych producentów często prowadzi do problemów z "luzem montażowym", co w konsekwencji może skutkować nieprzyjemnym "dzwonieniem" konstrukcji sufitu podwieszanego, a nawet jej obwisaniem. Początkowa oszczędność na tanich zamiennikach może w dłuższej perspektywie generować znacznie większe koszty związane z koniecznością poprawek lub remontu. Moim zdaniem, bezpieczeństwo i komfort użytkowania są bezcenne.
Jak czytać dokumentację techniczną producenta (ETA) i dlaczego jest to ważne?
Dla każdego, kto pracuje z łącznikami konstrukcyjnymi, dokumentacja techniczna producenta jest niczym biblia. Mówię tu o takich dokumentach jak Europejska Ocena Techniczna (ETA), która jest szczególnie ważna w przypadku elementów mających wpływ na bezpieczeństwo konstrukcji. W ETA znajdziemy kluczowe informacje: deklarowaną nośność, warunki stosowania, typy łączników, a także szczegółowe instrukcje montażu. Ignorowanie tej dokumentacji to poważny błąd, który może skutkować nie tylko utratą gwarancji, ale przede wszystkim zagrożeniem dla bezpieczeństwa użytkowników. Zawsze poświęcam czas na dokładne przestudiowanie ETA, ponieważ to ona daje mi pewność, że dany łącznik spełni swoje zadanie w konkretnych warunkach.
Montaż krok po kroku: Przewodnik po prawidłowej instalacji łączników
Prawidłowy montaż to klucz do sukcesu każdej konstrukcji. Nawet najlepszy łącznik, jeśli zostanie źle zamontowany, nie spełni swojej funkcji. Z mojego doświadczenia wynika, że wiele problemów na budowie wynika właśnie z niedokładności lub braku wiedzy na etapie instalacji. Dlatego przygotowałem praktyczny przewodnik, który pomoże uniknąć typowych błędów i zapewni trwałość oraz bezpieczeństwo wykonanych połączeń.
Instrukcja montażu łącznika krzyżowego w systemie suchej zabudowy (profile CD 60)
Montaż łącznika krzyżowego w systemie suchej zabudowy, choć wydaje się prosty, wymaga precyzji. Oto kroki, które zawsze stosuję, aby zapewnić stabilne połączenie:
- Przygotowanie profili: Zawsze upewniam się, że profile CD 60 są odpowiednio docięte na wymiar i nie mają żadnych uszkodzeń, które mogłyby wpłynąć na stabilność.
- Pozycjonowanie: Profile główne i profile poprzeczne układam w miejscu, gdzie ma powstać ruszt dwupoziomowy, dbając o ich prawidłowe rozstawienie zgodnie z projektem.
- Wsuwanie łącznika: Wsuwam łącznik krzyżowy na profil główny. Ważne jest, aby zrobić to płynnie, bez użycia nadmiernej siły.
- Zatrzaśnięcie: Następnie zatrzaskuję łącznik na profilu poprzecznym. Muszę być pewien, że jest on stabilnie osadzony i nie ma żadnych luzów. To kluczowy moment, który decyduje o sztywności całego rusztu.
- Kontrola: Po zatrzaśnięciu każdego łącznika, zawsze sprawdzam stabilność połączenia oraz prawidłowe ułożenie profili. Delikatne poruszenie profilem pozwala mi ocenić, czy łącznik trzyma mocno.
Zasady montażu złączy ciesielskich: Dobór i rozmieszczenie wkrętów lub gwoździ
Montaż złączy ciesielskich rządzi się swoimi prawami. Tutaj kluczowe jest nie tylko samo złącze, ale przede wszystkim dobór odpowiednich łączników gwoździ pierścieniowych (CNA) lub wkrętów ciesielskich oraz ich prawidłowe rozmieszczenie. Zawsze podkreślam, że należy ściśle przestrzegać zaleceń producenta złącza, które zazwyczaj precyzują, ile i jakich łączników należy użyć w poszczególnych otworach. Liczba i typ łączników mają bezpośredni wpływ na nośność połączenia. Niewłaściwe rozmieszczenie lub zbyt mała ich liczba drastycznie obniża wytrzymałość, co w konsekwencji może prowadzić do poważnych problemów konstrukcyjnych. Moim zdaniem, lepiej poświęcić chwilę na dokładne przestudiowanie instrukcji niż później zmagać się z kosztownymi poprawkami.
Niezbędne narzędzia do prawidłowego montażu
Posiadanie odpowiednich narzędzi to podstawa efektywnej i bezpiecznej pracy. Do montażu łączników krzyżowych w systemach suchej zabudowy zazwyczaj potrzebne są: nożyce do blachy (do precyzyjnego cięcia profili), poziomica (do zachowania płaszczyzny), wkrętarka (do mocowania wieszaków i płyt), a także miarka. Natomiast do montażu złączy ciesielskich niezbędne będą: młotek (do gwoździ pierścieniowych), wkrętarka z odpowiednimi bitami (do wkrętów ciesielskich), klucze (jeśli złącze wymaga śrub), a często także wiertarka (do nawiercania otworów). Zawsze podkreślam, że używanie właściwych narzędzi nie tylko przyspiesza pracę, ale przede wszystkim gwarantuje precyzję i bezpieczeństwo, minimalizując ryzyko błędów.Najczęstsze błędy montażowe i jak ich uniknąć: poradnik eksperta
W mojej karierze widziałem wiele błędów, które można było łatwo uniknąć, gdyby tylko poświęcono więcej uwagi na detale i przestrzegano podstawowych zasad. Niestety, pośpiech, brak wiedzy lub chęć "zaoszczędzenia" często prowadzą do kosztownych pomyłek. Poniżej przedstawiam najczęstsze błędy montażowe, z którymi się spotykam, oraz podpowiadam, jak ich skutecznie unikać, bazując na moim doświadczeniu.
Błąd nr 1: Stosowanie niewłaściwych wkrętów do złączy ciesielskich
To jeden z najbardziej krytycznych błędów, który może mieć katastrofalne skutki. Nagminnie widzę, jak do montażu złączy ciesielskich używa się zwykłych wkrętów do drewna, "papiaków" czy czarnych wkrętów do płyt gipsowo-kartonowych, zamiast dedykowanych gwoździ pierścieniowych (CNA) lub certyfikowanych wkrętów konstrukcyjnych. Dlaczego to błąd? Ponieważ te przypadkowe wkręty nie mają odpowiedniej wytrzymałości na ścinanie i wyrywanie. Ich zastosowanie drastycznie obniża nośność połączenia, często nawet o kilkadziesiąt procent w stosunku do deklarowanej przez producenta złącza. Zamiast oszczędzać, inwestujemy w potencjalne problemy. Zawsze należy stosować łączniki, które są zgodne z zaleceniami producenta złącza i posiadają odpowiednie certyfikaty.
Błąd nr 2: Ignorowanie zaleceń producenta i mieszanie systemów
W systemach suchej zabudowy, zwłaszcza przy sufitach podwieszanych, ignorowanie zaleceń producenta i mieszanie komponentów od różnych dostawców to prosta droga do problemów. Każdy system (np. Knauf, Norgips) jest zaprojektowany jako spójna całość, gdzie każdy element idealnie pasuje do pozostałych. Kiedy zaczynamy łączyć profile jednego producenta z łącznikami innego, często pojawiają się nadmierne luzy montażowe. Konsekwencje? Konstrukcja może zacząć "dzwonić" (czyli wydawać nieprzyjemne dźwięki przy drganiach), a w skrajnych przypadkach może dojść do jej obwisania po zamontowaniu płyt gipsowo-kartonowych. Moim zdaniem, warto zainwestować w kompletny system, aby mieć pewność co do jego stabilności i trwałości.
Błąd nr 3: Zbyt mała liczba gwoździ lub wkrętów: pozorna oszczędność
Oszczędzanie na liczbie gwoździ lub wkrętów w złączach ciesielskich to kolejny błąd, który często wynika z błędnego przekonania o oszczędności. Producent złącza precyzyjnie określa, ile łączników należy zastosować w poszczególnych otworach, aby osiągnąć deklarowaną nośność. Zastosowanie mniejszej liczby gwoździ/wkrętów niż zalecana prowadzi do niezgodności z deklarowaną nośnością złącza i w konsekwencji osłabia całą konstrukcję. To nie jest oszczędność, to ryzykowanie bezpieczeństwem. Zawsze należy stosować liczbę łączników zgodną z wytycznymi producenta lub projektem konstrukcyjnym każdy otwór w złączu ma swoje uzasadnienie.
Przeczytaj również: Mocowanie słupa 10x10 do betonu: Kotwy mechaniczne czy chemiczne?
Problem "dzwoniącej konstrukcji" w sufitach podwieszanych: jak go wyeliminować?
Problem "dzwonienia" konstrukcji sufitów podwieszanych to prawdziwa zmora, która potrafi skutecznie uprzykrzyć życie. Z mojego doświadczenia wynika, że jest to najczęściej wynik luzów montażowych, które pojawiają się z kilku powodów: niewłaściwy dobór łączników, mieszanie systemów od różnych producentów, a także niedokładny montaż. Aby go wyeliminować, należy przede wszystkim stosować systemowe łączniki od jednego, renomowanego producenta, co minimalizuje ryzyko luzów. Po drugie, kluczowy jest precyzyjny montaż każdy łącznik musi być stabilnie osadzony i zatrzaśnięty. Po trzecie, należy unikać nadmiernych obciążeń na suficie podwieszanym, które mogłyby powodować drgania. Czasami pomocne jest również zastosowanie specjalnych taśm akustycznych pod profilami, które dodatkowo tłumią drgania i poprawiają izolacyjność akustyczną.
