Kołkowanie styropianu decyduje o tym, czy warstwa ocieplenia pozostanie stabilna przez lata, szczególnie na wysokiej i wystawionej na wiatr elewacji. Wyjaśniam, jak dobrać łączniki, obliczyć ich długość, ustalić liczbę na metr kwadratowy i wykonać montaż bez typowych błędów.
Najważniejsza zasada brzmi prosto, ale wymaga kilku konkretnych decyzji
- 4-6 łączników na m² to typowy punkt wyjścia na polu ściany, lecz narożniki zwykle wymagają większej liczby.
- Długość kołka oblicza się, dodając grubość izolacji, kleju, tynku i wymaganą głębokość zakotwienia.
- W zwartym podłożu przyjmuje się zwykle co najmniej 6 cm zakotwienia, a w słabszym lub lekkim murze często 8 cm.
- Kołki montuje się po związaniu kleju, najczęściej po 24-72 godzinach, zgodnie z instrukcją systemu.
- O liczbie i układzie łączników decydują także wysokość budynku, wiatr, rodzaj muru i strefy narożne.
Dlaczego samo przyklejenie płyt może nie wystarczyć
Klej do styropianu dobrze przenosi obciążenia związane z dociskiem, ale elewacja pracuje również pod wpływem ssania wiatru, zmian temperatury i ruchów podłoża. Łączniki mechaniczne stabilizują płyty i ograniczają ryzyko ich odspojenia, zwłaszcza przy krawędziach budynku.
Nie traktuję kołków jako zamiennika kleju. Prawidłowy system ETICS, czyli zespolone ocieplenie ściany z warstwą zbrojoną i tynkiem, opiera się na współpracy obu sposobów mocowania. Płyta powinna być dobrze przyklejona, a kołek ma zapewnić dodatkowe zabezpieczenie, nie korygować błędy wykonawcze.
Na niskim, osłoniętym domu projekt systemu może dopuścić mniejszą liczbę łączników. Przy wysokiej ścianie, budynku stojącym na otwartej przestrzeni albo starym murze potrzebne są dokładniejsze obliczenia. Nie ma jednej liczby właściwej dla każdej elewacji, dlatego instrukcja konkretnego systemu i dokumentacja techniczna mają pierwszeństwo przed zwyczajem wykonawcy.
Jak dobrać kołki do rodzaju ściany i izolacji
Najpierw rozpoznaję podłoże, dopiero później wybieram łącznik. Inny model sprawdzi się w betonie, inny w cegle szczelinowej, a jeszcze inny w betonie komórkowym. Kołek przeznaczony do pełnego muru może mieć niewystarczającą nośność w pustaku z dużymi drążeniami.
| Podłoże | Na co zwrócić uwagę | Typowa głębokość zakotwienia |
|---|---|---|
| Beton i cegła pełna | Łącznik rozporowy do podłoży zwartych | Najczęściej minimum 6 cm |
| Ceramika poryzowana i pustaki | Model przeznaczony do podłoży drążonych, bez agresywnego udaru | Zgodnie z kartą łącznika, często 6-8 cm |
| Beton komórkowy | Łącznik o potwierdzonej nośności w podłożu lekkim | Często minimum 8 cm |
| Stary tynk lub ściana o niepewnej nośności | Najpierw trzeba ocenić, czy warstwa nie odpada i gdzie znajduje się mur nośny | Zakotwienie liczone w stabilnym podłożu |
Do płyt EPS stosuje się łączniki z trzpieniem tworzywowym, stalowym albo stalowym zabezpieczonym tworzywem. Trzpień z tworzywa ogranicza mostek cieplny, natomiast rozwiązania stalowe mogą oferować wysoką nośność, ale wymagają sprawdzenia parametrów cieplnych całego systemu.
W przypadku styropianu grafitowego zwracam szczególną uwagę na talerz i sposób zagłębienia łącznika. Ciemne płyty mocniej nagrzewają się na słońcu, a zbyt mały talerz lub zbyt głębokie osadzenie może odcisnąć się na powierzchni. Najbezpieczniej używać kompletnego rozwiązania przewidzianego przez producenta ocieplenia, czasem z dodatkowym talerzykiem powiększającym.
Jak obliczyć długość łącznika
Najprostszy wzór wygląda tak: grubość styropianu + warstwa kleju i tynku + wymagana głębokość zakotwienia. Przy płycie o grubości 15 cm, około 1-2 cm warstw przed murem i zakotwieniu 6 cm wychodzi co najmniej 22-23 cm. W praktyce wybiera się najbliższy większy wymiar handlowy.
Nie wolno liczyć zakotwienia od powierzchni styropianu. Jeśli na ścianie pozostaje stary, stabilny tynk, trzeba uwzględnić jego grubość. Jeżeli tynk jest odspojony, nie może być traktowany jako warstwa nośna. Za krótki kołek nie staje się bezpieczny tylko dlatego, że zastosujemy ich więcej.
Ile kołków zastosować na metr kwadratowy
Na zwykłym polu ściany najczęściej stosuje się 4-6 łączników na m². Przy narożnikach budynku, krawędziach, wysokich ścianach i miejscach narażonych na silny wiatr liczba zwykle rośnie do 6-8, a czasem jeszcze więcej. Dokładny układ powinien wynikać z projektu lub wytycznych systemu.
| Strefa elewacji | Praktyczny zakres | Dlaczego potrzebne są różnice |
|---|---|---|
| Pole ściany | 4-6 szt./m² | Standardowe obciążenie wiatrem i stabilne podłoże |
| Narożniki budynku | 6-8 szt./m² | Większe ssanie wiatru przy krawędziach |

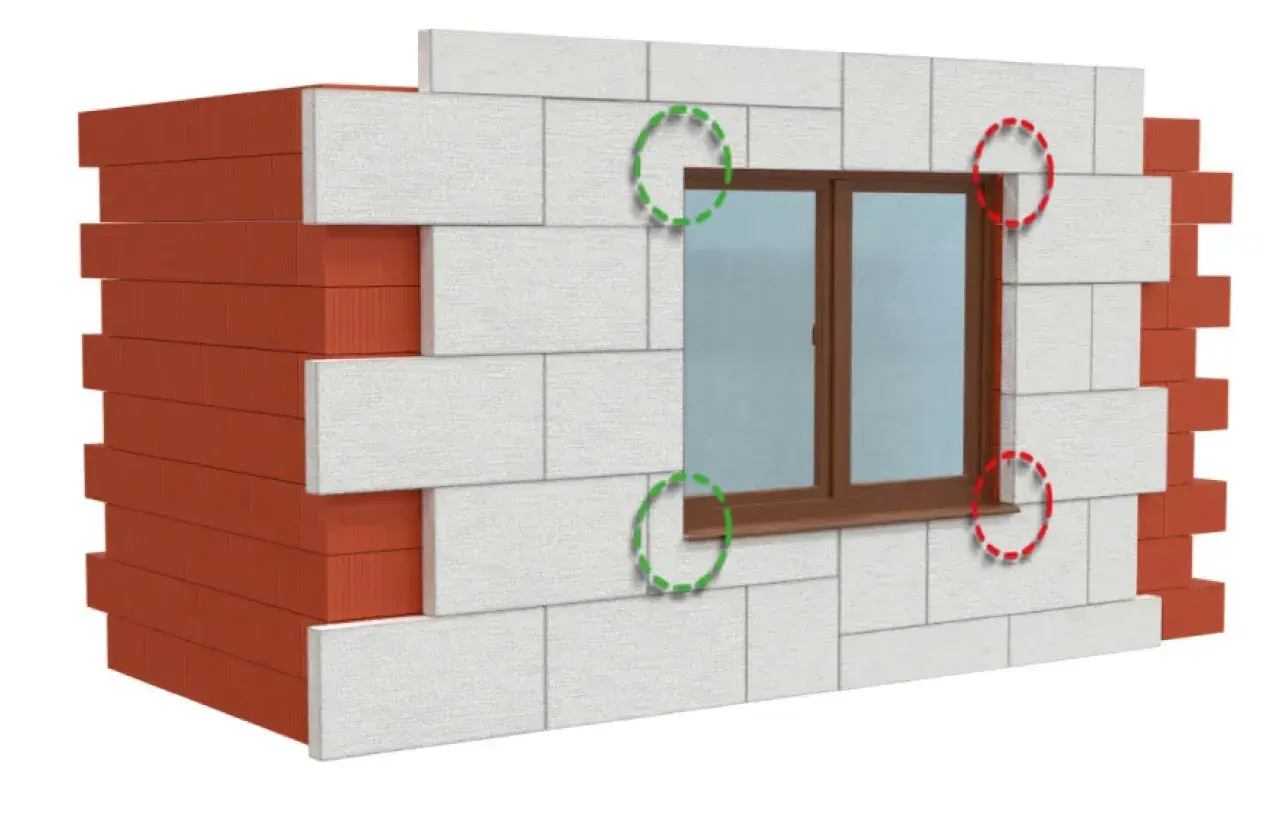

| Okolice otworów i krawędzi | Zwiększona liczba według układu systemowego | Skupienie naprężeń wokół okien i drzwi |
| Wysokie lub odsłonięte budynki | Według obliczeń projektowych | Znaczenie mają wysokość, strefa wiatrowa i geometria obiektu |
Najczęściej spotykam układ, w którym część kołków umieszcza się w narożach płyt, a jeden lub kilka dodatkowych w ich środkowej części. Łącznik na styku kilku płyt może stabilizować więcej niż jedną płytę, ale trzeba zachować odległości od krawędzi określone przez producenta. Liczy się nie tylko liczba, lecz także rozmieszczenie.
Nie zwiększałbym liczby kołków bez końca. Nadmiar może utrudnić wyrównanie powierzchni, zwiększyć liczbę mostków cieplnych i osłabić płytę przy nieumiejętnym montażu. Lepiej dobrać właściwy typ łącznika i poprawny schemat niż bezrefleksyjnie wiercić więcej otworów.

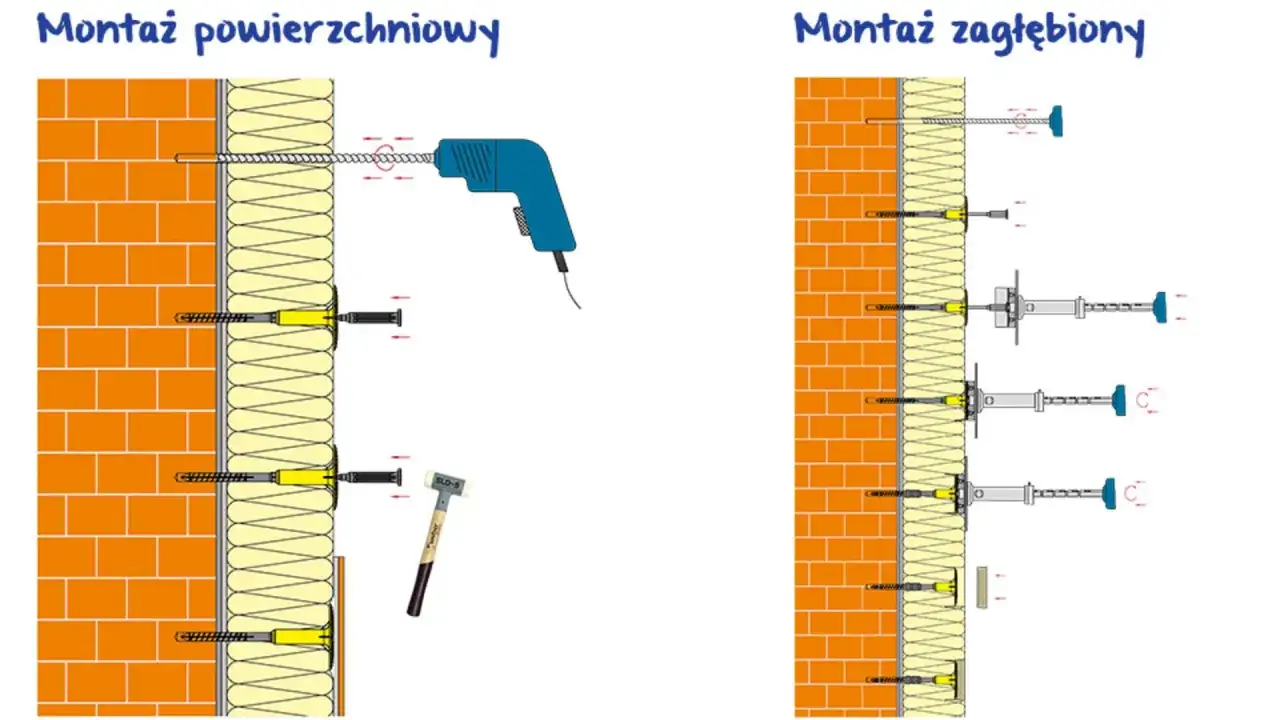

Jak wykonać montaż krok po kroku
- Sprawdź związanie kleju. Płyty powinny być stabilne, a zaprawa przyklejająca związana. Zwykle oznacza to 24-72 godziny, lecz temperatura, wilgotność i rodzaj kleju mogą ten czas zmienić.
- Wyznacz układ łączników. Zaznacz punkty zgodnie z projektem lub instrukcją systemu, szczególnie w narożnikach i przy otworach.
- Dobierz wiertło. Średnica i sposób wiercenia muszą odpowiadać konkretnemu kołkowi oraz rodzajowi muru. W pustakach często ogranicza się udar, aby nie wykruszyć żeber.
- Wierć na odpowiednią głębokość. Otwór powinien być głębszy od strefy zakotwienia, aby pył nie zablokował trzpienia. Nie skracaj wymaganego zakotwienia.
- Osadź talerz równo z powierzchnią. Nie może wystawać ani być wbity tak głęboko, że miażdży styropian. W systemach z zagłębieniem należy użyć właściwych zaślepek.
- Wbij albo wkręć trzpień. Sposób montażu zależy od typu łącznika. Po osadzeniu kołek nie powinien się obracać ani luźno poruszać.
- Zamknij miejsce mocowania. Otwory i zagłębienia trzeba uzupełnić materiałem zgodnym z systemem, aby ograniczyć nierówności i wpływ temperatury.
Przy wierceniu nie dociskam narzędzia zbyt mocno. W miękkim betonie komórkowym łatwo powiększyć otwór, a w ceramice szczelinowej można uszkodzić wewnętrzne przegrody. Jeżeli kołek obraca się lub nie trzyma już podczas montażu, nie uznaję go za zamontowany. Otwór trzeba ocenić i zastosować rozwiązanie dopuszczone do takiego podłoża.
Błędy, które później widać na gotowej elewacji
Kołkowanie przed związaniem kleju
Dociskanie płyt podczas wiercenia może przesunąć izolację i osłabić świeżą warstwę kleju. Nie przyspieszam tego etapu, bo kilka godzin oszczędności nie rekompensuje ryzyka odspojenia ani powstania nierówności.
Zakotwienie w tynku zamiast w murze
To jeden z poważniejszych błędów przy remontach. Jeśli stara warstwa jest krucha albo odspojona, kołek może trzymać się pozornie dobrze, ale nie przeniesie obciążenia na ścianę nośną. Stabilność podłoża sprawdzam przed zamówieniem łączników, a nie dopiero po ich wbudowaniu.
Zbyt mocne dokręcenie
Przeciągnięty kołek wciska talerz w styropian i tworzy dołek. Później trzeba go wypełniać, a w przypadku grafitowych płyt nierówności mogą być widoczne po wykonaniu tynku. Talerz powinien stabilizować płytę, nie deformować jej.
Jeden typ kołka do całego budynku
Ściana z betonu, pustaków i betonu komórkowego może występować w jednym obiekcie, ale nie oznacza to, że wszędzie sprawdzi się ten sam łącznik. Podobnie różne grubości izolacji wymagają innych długości. Uniwersalność kołka ma granice, szczególnie przy trudnych podłożach.
Przeczytaj również: Materiał ogniotrwały - Wybierz i zamontuj bez błędów!
Brak wzmocnienia przy narożnikach i otworach
Równa liczba kołków na całej elewacji wygląda wygodnie na kartce, ale nie odpowiada rzeczywistym obciążeniom. Narożniki budynku oraz okolice okien pracują intensywniej, dlatego układ łączników powinien uwzględniać te strefy.
Jak sprawdzić jakość wykonania przed warstwą zbrojoną
Przed zatopieniem siatki oglądam całą powierzchnię pod kątem wystających talerzy, zapadniętych płyt i pustych miejsc. Pojedynczy kołek można delikatnie sprawdzić, ale nie należy wyrywać losowo wielu łączników, jeśli nie ma takiej potrzeby. Każdy podejrzany punkt trzeba naprawić przed wykonaniem warstwy zbrojonej.
Sprawdzam też, czy płyty są ułożone bez szerokich szczelin i czy łączniki nie zostały umieszczone zbyt blisko krawędzi. Gdy szczeliny są większe, nie wypełniam ich przypadkową ilością kleju. Lepszym rozwiązaniem jest dopasowanie pasków styropianu lub zastosowanie materiału przewidzianego przez system.
Jeżeli elewacja ma znaczną wysokość, skomplikowany kształt albo znajduje się w mocno wietrznej lokalizacji, nie dobieram liczby kołków wyłącznie na podstawie ogólnej tabeli. W takim przypadku potrzebne są obliczenia i dokumentacja konkretnego systemu, bo bezpieczeństwo zależy od całego układu, nie od samego talerza.
Co naprawdę decyduje o trwałości mocowania płyt
Dobrze wykonane mocowanie nie polega na kupieniu największej liczby najdłuższych kołków. Największą różnicę robią: właściwy typ do podłoża, prawidłowa głębokość zakotwienia, równy montaż talerza i zwiększenie liczby łączników tam, gdzie elewacja jest najbardziej obciążona.
Jeśli mam wybrać między szybkim montażem a kontrolą kilku pozornie drobnych parametrów, wybieram kontrolę. Kołek jest niewidoczny po wykończeniu, ale jego błędne osadzenie może być widoczne przez wiele sezonów, gdy pojawią się rysy, odkształcenia albo odspojenia tynku.
Najbezpieczniejszy schemat to połączenie instrukcji producenta systemu z oceną rzeczywistego muru. Właśnie takie podejście daje ocieplenie stabilne, równe i odporne na warunki, zamiast rozwiązania opartego wyłącznie na przyzwyczajeniu wykonawcy.
