Ten artykuł stanowi praktyczny przewodnik dla każdego, kto buduje dom i potrzebuje precyzyjnie oszacować ilość stali zbrojeniowej na strop. Dowiesz się, od czego zależy zużycie tego kluczowego materiału, poznasz uśrednione wskaźniki dla różnych typów stropów oraz nauczysz się, jak samodzielnie odczytać i przeliczyć dane z projektu konstrukcyjnego, aby uniknąć kosztownych błędów.
Ilość stali na strop zależy od projektu, typu stropu i obciążeń, a dokładne obliczenia wymagają analizy dokumentacji konstrukcyjnej.
- Podstawą do precyzyjnego określenia zapotrzebowania na stal jest zawsze projekt konstrukcyjny, przygotowany przez uprawnionego inżyniera.
- Zużycie stali jest silnie uzależnione od rodzaju stropu (monolityczny, gęstożebrowy, prefabrykowany), jego geometrii, przewidywanych obciążeń oraz kształtu.
- Stropy monolityczne są najbardziej materiałochłonne (30-40 kg/m²), gęstożebrowe wymagają mniej stali "luzem" (3-5,5 kg/m² + belki), a prefabrykowane stanowią rozwiązanie pośrednie (35-45 kg/m²).
- Obliczenia na podstawie projektu polegają na zsumowaniu długości prętów o danej średnicy i przeliczeniu ich na wagę z użyciem tabel.
- Niezbędne jest doliczenie około 10% zapasu na zakłady i odpady, aby uniknąć braków materiałowych na budowie.
Ile stali na strop? Odpowiedź jest bardziej złożona, niż myślisz
Pytanie o to, ile stali zbrojeniowej potrzeba na strop, to jedno z tych, które często słyszę od inwestorów indywidualnych. Niestety, nie ma na nie prostej, uniwersalnej odpowiedzi w stylu "X kilogramów na metr kwadratowy". Jest to kwestia znacznie bardziej złożona, zależna od wielu zmiennych, co sprawia, że precyzyjne oszacowanie bez odpowiednich danych jest po prostu niemożliwe. Jako Grzegorz Zając, zawsze podkreślam, że w budownictwie nie ma miejsca na zgadywanie, zwłaszcza gdy mówimy o elementach konstrukcyjnych. Kluczowym i jedynym wiarygodnym źródłem informacji jest zawsze projekt konstrukcyjny.
Dlaczego projekt konstrukcyjny to jedyne wiarygodne źródło informacji?
Projekt konstrukcyjny to nie tylko zbiór rysunków, ale przede wszystkim dokumentacja techniczna przygotowana przez uprawnionego inżyniera z odpowiednimi kwalifikacjami. To właśnie ten specjalista, bazując na swojej wiedzy i doświadczeniu, uwzględnia specyficzne warunki danego budynku. Bierze pod uwagę takie czynniki jak projektowane obciążenia (zarówno stałe, jak i zmienne), rozpiętości stropu, rodzaj gruntu, na którym posadowiony jest budynek, a nawet strefę wiatrową czy sejsmiczną, jeśli ma to znaczenie. Tylko projekt gwarantuje, że konstrukcja będzie bezpieczna, trwała i spełni wszystkie normy budowlane. Co więcej, pozwala on na optymalne zużycie materiałów ani za dużo, ani za mało. Wszelkie inne metody, takie jak "na oko" czy "bo sąsiad tak miał", są jedynie szacunkowe i obarczone ogromnym ryzykiem błędu, który w przypadku stropu może mieć katastrofalne konsekwencje.
Szacunki a precyzja kiedy przybliżone wartości są wystarczające?
Oczywiście, zdaję sobie sprawę, że na pewnych etapach budowy przybliżone szacunki są nie tylko użyteczne, ale wręcz konieczne. Na przykład, na etapie wstępnego kosztorysowania, kiedy dopiero planujemy budżet i chcemy zorientować się w orientacyjnych kosztach, średnie wartości zużycia stali (o których opowiem w dalszej części artykułu) mogą być dobrym punktem wyjścia. Pozwalają one na szybkie oszacowanie, ile mniej więcej będzie kosztował dany element konstrukcyjny. Jednak muszę to wyraźnie podkreślić: te szacunki nigdy, przenigdy nie zastąpią dokładnych obliczeń z projektu konstrukcyjnego, gdy przychodzi do zamawiania materiałów i faktycznej realizacji budowy. Opieranie się na nich na tym etapie to proszenie się o kłopoty. Ryzykujesz zarówno niedoszacowanie (co prowadzi do braków materiału, opóźnień i dodatkowych kosztów), jak i przeszacowanie (czyli niepotrzebne wydatki na stal, której nigdy nie użyjesz). Pamiętaj, że budowa to inwestycja, w której liczy się precyzja.
Od czego zależy ilość stali w stropie? 5 kluczowych elementów, które musisz znać
Zrozumienie czynników wpływających na zużycie stali zbrojeniowej w stropie jest kluczowe, aby móc świadomie rozmawiać z projektantem czy wykonawcą. Poniżej przedstawiam pięć najważniejszych elementów, które każdy inwestor powinien znać.
Rodzaj stropu: monolityczny, gęstożebrowy, a może prefabrykowany?
Rodzaj stropu, jaki wybierzesz, ma fundamentalny wpływ na zapotrzebowanie na stal. Stropy monolityczne, wylewane w całości na budowie, są najbardziej "stalożerne". Całe zbrojenie, zarówno główne, jak i pomocnicze, musimy dostarczyć na plac budowy i ułożyć. Z kolei stropy gęstożebrowe (np. popularna Teriva) charakteryzują się tym, że większość zbrojenia znajduje się już w prefabrykowanych belkach. Na budowie potrzebujemy więc znacznie mniej stali "luzem" głównie na żebra rozdzielcze, wieńce i siatkę w warstwie nadbetonu. Stropy prefabrykowane, takie jak Filigran, to rozwiązanie pośrednie, gdzie część zbrojenia jest już w płytach, a resztę uzupełnia się na budowie.
Geometria ma znaczenie: wpływ rozpiętości i grubości płyty
To dość intuicyjne, ale warto to podkreślić: im większa rozpiętość stropu (czyli odległość między podporami, np. ścianami), tym więcej stali będzie potrzebne. Dłuższe przęsła generują większe momenty zginające, które muszą być przeniesione przez zbrojenie. Podobnie jest z grubością płyty stropowej większa grubość często idzie w parze z większymi obciążeniami lub rozpiętościami, co również przekłada się na konieczność zastosowania mocniejszego zbrojenia. Większe wymiary wymagają po prostu większej wytrzymałości, a tę zapewniamy właśnie poprzez odpowiednią ilość i rozmieszczenie stali.Jak planowane obciążenia (meble, ściany działowe) wpływają na ilość zbrojenia?
Projektant musi uwzględnić wszystkie przewidywane obciążenia, jakie będzie musiał przenieść strop. Dzielimy je na obciążenia stałe (ciężar własny stropu, warstw wykończeniowych, ścian działowych, które nie będą przestawiane) oraz obciążenia zmienne (ludzie, meble, sprzęt, a nawet śnieg na dachu, jeśli strop jest jednocześnie dachem). Im większe są te obciążenia, tym większe siły wewnętrzne powstają w konstrukcji, a co za tym idzie tym więcej stali musi zostać zastosowane, aby strop był bezpieczny i spełniał wszystkie normy wytrzymałościowe. Dlatego projektant zawsze pyta o przeznaczenie pomieszczeń.
Kształt stropu i otwory ukryte czynniki zwiększające zużycie stali
Niestandardowe kształty stropu, takie jak narożniki, łuki, czy też obecność otworów (np. na schody, kominy, świetliki), znacząco wpływają na konieczność zastosowania dodatkowego zbrojenia. Miejsca te są szczególnie wrażliwe na koncentrację naprężeń i wymagają specjalnego wzmocnienia, aby zapobiec pęknięciom i zapewnić ciągłość konstrukcji. W takich obszarach często stosuje się dodatkowe pręty, tzw. zbrojenie obwodowe otworów czy zbrojenie przypodporowe w nietypowych miejscach. Warto też wspomnieć, że stropy jednokierunkowo zbrojone (gdzie obciążenia przenoszone są głównie w jednym kierunku) mają inne zapotrzebowanie niż dwukierunkowo zbrojone (gdzie obciążenia rozkładają się na dwie prostopadłe płaszczyzny).
Klasa i średnica stali: jak dobór prętów wpływa na ich łączną wagę?
Nie każda stal jest taka sama. Istnieją różne klasy wytrzymałości stali (np. B500SP, dawniej A-III), które określają jej właściwości mechaniczne. Stal wyższej klasy jest mocniejsza, co oznacza, że do przeniesienia tych samych sił można teoretycznie użyć mniejszej jej ilości lub prętów o mniejszej średnicy. Podobnie, średnica zastosowanych prętów ma bezpośredni wpływ na ich łączną wagę. Inżynier projektuje zbrojenie tak, aby zapewnić wymaganą wytrzymałość przy optymalnym zużyciu materiału. Czasami użycie mniejszej liczby prętów o większej średnicy lub prętów o wyższej klasie wytrzymałości może zredukować łączną wagę stali, ale zawsze jest to precyzyjnie określone w projekcie, a nie wybierane losowo na budowie.
Zużycie stali w zależności od rodzaju stropu praktyczne porównanie
Rozumiem, że mimo wszystko szukasz konkretnych liczb. Pamiętaj jednak, że te wartości są uśrednione i mają charakter poglądowy. Ostateczna ilość stali zawsze wynika z indywidualnego projektu. Poniżej przedstawiam praktyczne porównanie średniego zużycia stali dla najpopularniejszych typów stropów w Polsce, bazując na moim doświadczeniu i danych branżowych.
Strop monolityczny: najbardziej materiałochłonny, ale uniwersalny (średnio 30-40 kg/m²)
Strop monolityczny to konstrukcja wylewana bezpośrednio na budowie, co daje dużą swobodę w kształtowaniu i pozwala na realizację nawet najbardziej skomplikowanych form architektonicznych. Ta uniwersalność ma jednak swoją cenę w postaci większego zużycia stali. Z mojego doświadczenia wynika, że średnie zużycie stali dla stropów monolitycznych waha się zazwyczaj w przedziale od 30 do 40 kg/m². Warto jednak wiedzieć, że w zależności od specyfiki projektu szczególnie przy dużych rozpiętościach, wysokich obciążeniach, czy skomplikowanych kształtach wartość ta może wzrosnąć nawet do 50 kg/m². Dla stropów krzyżowo zbrojonych, gdzie zbrojenie pracuje w dwóch kierunkach, zużycie może oscylować wokół 40 kg/m².Strop gęstożebrowy (np. Teriva): oszczędność na stali „luzem” (średnio 3-5, 5 kg/m² + belki)

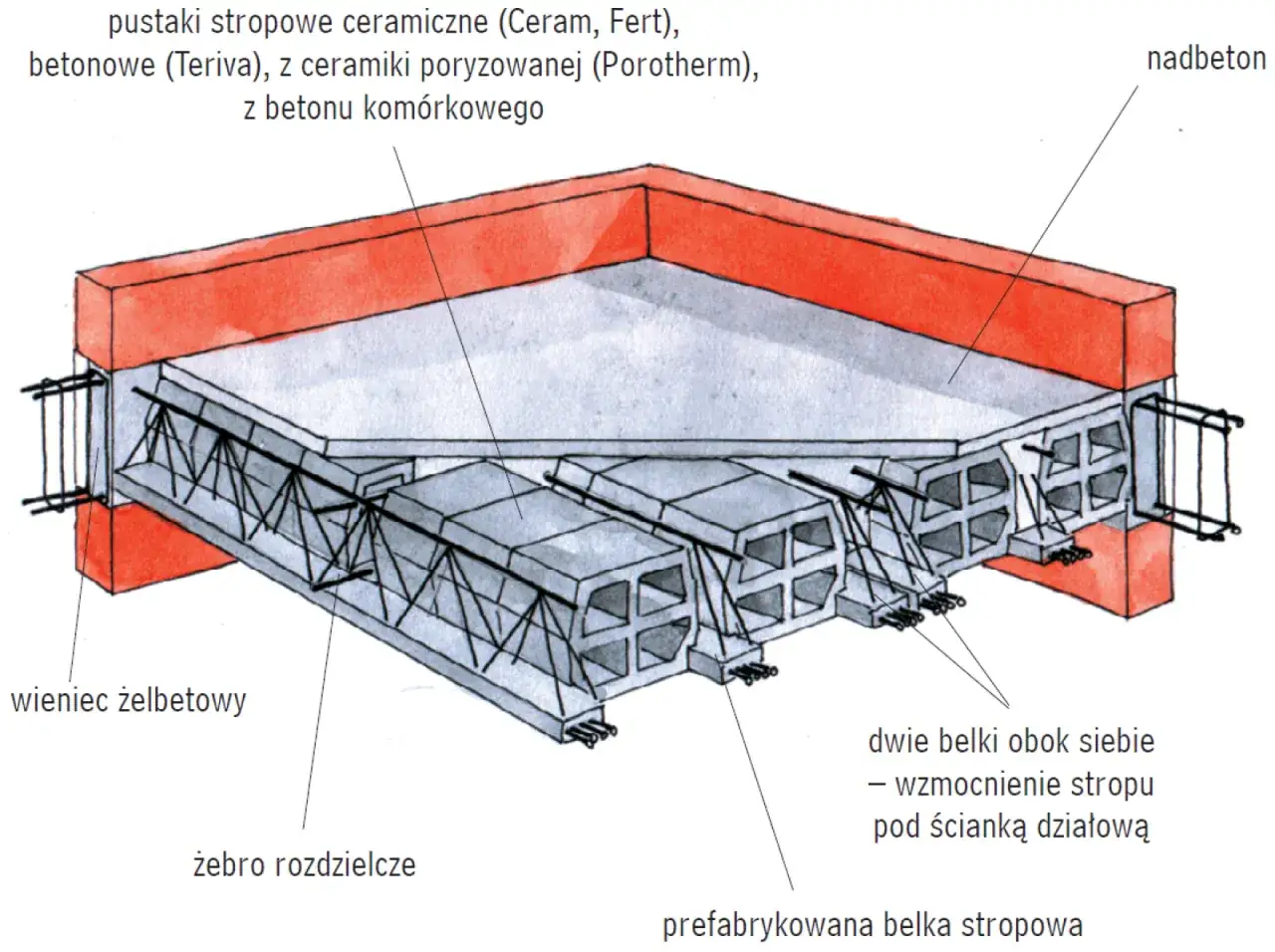

Stropy gęstożebrowe, takie jak powszechnie znana Teriva, to zupełnie inna bajka pod względem logistyki zbrojenia. Ich specyfika polega na tym, że większość zbrojenia znajduje się już w prefabrykowanych belkach, które dostarczane są na budowę. Dzięki temu na placu budowy zużywa się znacznie mniej stali "luzem". Ta dodatkowa stal jest przeznaczona głównie na zbrojenie żeber rozdzielczych (które usztywniają strop), wieńców obwodowych (łączących strop ze ścianami) oraz siatki zbrojeniowej w warstwie nadbetonu. Szacunkowe zużycie tej "luzem" stali wynosi zazwyczaj od 3 do 5,5 kg/m². Jest to więc rozwiązanie, które pozwala na pewne oszczędności w zakresie prac zbrojarskich na budowie.Strop prefabrykowany typu Filigran: rozwiązanie pośrednie (średnio 35-45 kg/m²)
Stropy prefabrykowane typu Filigran to ciekawe rozwiązanie, które łączy zalety prefabrykacji z elastycznością stropów monolitycznych. Składają się z cienkich płyt betonowych z częściowym zbrojeniem, które są układane na budowie, a następnie zalewane betonem. W ten sposób powstaje monolityczna konstrukcja. Pod względem zużycia stali, Filigran plasuje się jako rozwiązanie pośrednie. Średnie zużycie stali dla tego typu stropu wynosi zazwyczaj od 35 do 45 kg/m². Część tej stali jest już w płytach prefabrykowanych, a reszta jest uzupełniana na budowie w postaci dodatkowego zbrojenia górnego, wieńców i żeber.
Jak czytać projekt i samodzielnie obliczyć wagę stali? Instrukcja krok po kroku
Skoro już wiesz, od czego zależy ilość stali, przejdźmy do sedna jak samodzielnie oszacować jej wagę na podstawie projektu konstrukcyjnego. To umiejętność, która pozwoli Ci nie tylko lepiej zrozumieć dokumentację, ale także kontrolować koszty i uniknąć nieprzyjemnych niespodzianek na budowie. Pamiętaj, że to są obliczenia poglądowe, które mają Ci pomóc w zrozumieniu procesu, a nie zastąpić profesjonalne zestawienie od wykonawcy.
Krok 1: Znajdź w projekcie zestawienie stali zbrojeniowej
Pierwszym i najważniejszym krokiem jest zlokalizowanie w projekcie budowlanym sekcji, która zawiera szczegółowe zestawienie stali zbrojeniowej. Zazwyczaj jest ono zatytułowane "Zestawienie stali zbrojeniowej", "Tabela stali" lub podobnie. W tej tabeli znajdziesz wszystkie niezbędne informacje: średnicę prętów (np. ø8, ø12, ø16), ich długość, kształt (jeśli są gięte często przedstawiony jest schemat gięcia) oraz liczbę sztuk dla każdego typu pręta. To jest Twoja baza danych, bez której dalsze obliczenia są niemożliwe. Upewnij się, że masz przed sobą aktualną wersję projektu.
Krok 2: Zsumuj metry bieżące prętów dla każdej średnicy
Gdy masz już zestawienie, Twoim zadaniem jest zsumowanie całkowitej długości prętów dla każdej średnicy oddzielnie. Na przykład, jeśli projekt wskazuje, że potrzebujesz 100 prętów o średnicy ø8 mm, każdy o długości 6 metrów, to sumaryczna długość dla fi 8 wynosi 100 sztuk * 6 metrów/sztuka = 600 metrów bieżących. Powtórz tę operację dla każdej średnicy prętów, którą znajdziesz w zestawieniu (np. dla ø10, ø12, ø16 itd.). Ważne jest, aby robić to oddzielnie, ponieważ waga metra bieżącego różni się w zależności od średnicy.
Krok 3: Skorzystaj z tabeli wag prętów zbrojeniowych do przeliczenia metrów na kilogramy
Po zsumowaniu metrów bieżących dla każdej średnicy, musisz przeliczyć je na kilogramy. W tym celu wykorzystuje się tabelę wag prętów zbrojeniowych. Poniżej przedstawiam przykładowe wagi metra bieżącego dla najpopularniejszych średnic prętów żebrowanych. Aby obliczyć wagę, pomnóż sumaryczną długość prętów danej średnicy przez wagę 1 metra bieżącego z tabeli.
| Średnica pręta (mm) | Waga 1 metra bieżącego (kg/m) |
|---|---|
| ø8 | 0,395 |
| ø10 | 0,617 |
| ø12 | 0,888 |
| ø16 | 1,578 |
Dla przykładu, jeśli dla ø8 wyszło Ci 600 metrów bieżących, to waga stali ø8 wyniesie 600 m * 0,395 kg/m = 237 kg. Zsumuj wagi dla wszystkich średnic, aby uzyskać całkowitą wagę stali potrzebnej na strop.
Krok 4: Nie zapomnij o zapasie dolicz 10% na zakłady i odpady
To jest niezwykle ważny krok, którego absolutnie nie możesz pominąć! Do obliczonej całkowitej wagi stali należy doliczyć zapas materiałowy. Standardowo przyjmuje się, że powinien on wynosić około 10%. Dlaczego to takie ważne? Zapas pokrywa straty wynikające z kilku czynników:
- Zakłady: Pręty zbrojeniowe są łączone na długości poprzez zakładanie ich na siebie. Te zachodzące na siebie fragmenty to dodatkowa stal, której nie widać w "czystym" zestawieniu.
- Odpady: Podczas cięcia i gięcia prętów zawsze powstają mniejsze lub większe odpady. Nawet najbardziej precyzyjne cięcie generuje straty.
Zamawianie stali "na styk" to prosta droga do przestojów na budowie i niepotrzebnego stresu. Lepiej mieć niewielki nadmiar niż brak, który zmusi Cię do pilnego domawiania małych ilości po wyższych cenach i z dodatkowymi kosztami transportu.
Najczęstsze błędy przy zamawianiu stali na strop i jak ich uniknąć
Jako osoba z doświadczeniem w budownictwie, widziałem wiele sytuacji, gdzie błędy w zamawianiu stali zbrojeniowej prowadziły do kosztownych pomyłek. Chcę Cię przed nimi przestrzec, dlatego przygotowałem listę najczęstszych błędów i wskazówki, jak ich uniknąć.
Błąd nr 1: Ignorowanie projektu i opieranie się wyłącznie na szacunkach z internetu
To chyba najpoważniejszy błąd, jaki można popełnić. Wiem, że internet jest pełen "gotowych" kalkulatorów i uśrednionych wartości, ale żaden szacunek nie zastąpi indywidualnego projektu konstrukcyjnego. Opieranie się wyłącznie na takich danych to igranie z bezpieczeństwem konstrukcji. Niedostateczne zbrojenie może prowadzić do pęknięć, ugięć, a w skrajnych przypadkach nawet do katastrofy budowlanej. Z drugiej strony, nadmierne zamówienie to niepotrzebne koszty, które można było przeznaczyć na inne elementy budowy. Pamiętaj, każdy budynek jest inny, ma inne obciążenia, rozpiętości i warunki gruntowe. Zawsze ufaj inżynierowi, który przygotował projekt.
Błąd nr 2: Pominięcie stali na elementy dodatkowe: wieńce, żebra rozdzielcze i nadproża
Często inwestorzy, skupiając się na głównej płycie stropowej, zapominają o stali potrzebnej na inne, równie ważne elementy konstrukcyjne. Mówię tu o wieńcach, czyli obwodowych belkach żelbetowych, które łączą strop ze ścianami i usztywniają całą konstrukcję. W stropach gęstożebrowych kluczowe są żebra rozdzielcze, które poprawiają współpracę belek i rozkładają obciążenia. Nie można też zapomnieć o nadprożach, czyli belkach nad otworami okiennymi i drzwiowymi, które przenoszą obciążenia ze stropu na ściany po bokach otworów. Wszystkie te elementy są integralną częścią konstrukcji i wymagają odpowiedniego zbrojenia, które musi być uwzględnione w zamówieniu.
Przeczytaj również: Jakie legary na strop drewniany? Pełny poradnik wyboru i montażu.
Błąd nr 3: Zamawianie stali „na styk” bez uwzględnienia zapasu materiałowego
Jak już wspomniałem, zamawianie stali "na styk", czyli dokładnie tyle, ile wynika z teoretycznych obliczeń z projektu, to przepis na kłopoty. Brak odpowiedniego zapasu materiałowego (wspomniane 10%) może skutkować przestojami na budowie, gdy okaże się, że brakuje kilku prętów lub odcinków. To z kolei prowadzi do konieczności pilnego domawiania małych ilości stali, co często wiąże się z wyższymi cenami jednostkowymi, dodatkowymi kosztami transportu i, co najważniejsze, opóźnieniami w harmonogramie prac. Pamiętaj, że czas na budowie to pieniądz, a stres związany z brakiem materiału jest czymś, czego z pewnością chcesz uniknąć.
