Gdy strop ma przenosić ciężar podłogi, ścianek działowych i codziennego użytkowania, każdy element konstrukcji musi być dobrany z zapasem, ale bez niepotrzebnego przewymiarowania. Belka stropowa może być drewniana, żelbetowa, stalowa albo prefabrykowana, a jej przekrój, rozstaw i sposób oparcia wpływają na sztywność, akustykę oraz bezpieczeństwo całego stropu. Poniżej wyjaśniam, jakie rozwiązanie wybrać, na co zwrócić uwagę przy wymiarowaniu i których błędów unikać.
Najważniejsze decyzje dotyczące konstrukcji stropu
- Rodzaj materiału dobiera się do rozpiętości, obciążeń, technologii budowy i oczekiwanej akustyki.
- W stropach drewnianych często spotyka się rozstaw 60-90 cm, ale ostateczny wymiar wynika z obliczeń.
- W systemach gęstożebrowych belki układa się zgodnie z dokumentacją, zwykle co 45, 50 albo 60 cm.
- O bezpieczeństwie decydują nie tylko wymiary, lecz także oparcie, wilgotność, zbrojenie i usztywnienie.
- Nie należy dobierać elementów wyłącznie na podstawie tabeli z internetu. Potrzebny jest projekt konstrukcyjny.
Co właściwie robi belka w stropie
Belka przenosi obciążenia z podłogi lub warstw wykończeniowych na ściany, podciągi albo słupy. Pracuje głównie na zginanie, dlatego nie wystarczy sprawdzić, czy element „wytrzyma ciężar”. Trzeba również ocenić jego ugięcie, drgania i sposób przekazywania sił na podpory.
W praktyce strop składa się z kilku współpracujących warstw. Oprócz elementów nośnych mogą to być pustaki, płyta betonowa, deski, poszycie z płyt drewnopochodnych, izolacja akustyczna, warstwy podłogowe i sufit. Ich ciężar własny bywa znaczny, szczególnie gdy inwestor planuje jastrych cementowy, ścianki działowe albo ciężkie okładziny.
Rozpiętość to nie długość elementu
Rozpiętość oznacza odległość, którą element rzeczywiście pokonuje między podporami. Jeśli belka ma 5 m długości, ale opiera się na ścianach na głębokości 15 cm z każdej strony, jej rozpiętość obliczeniowa będzie mniejsza. To rozróżnienie ma znaczenie, ponieważ ugięcie rośnie bardzo szybko wraz z długością przęsła.
Z mojego doświadczenia wynika, że inwestorzy częściej skupiają się na szerokości elementu niż na jego wysokości. Tymczasem w przypadku przekroju prostokątnego zwiększenie wysokości zwykle dużo skuteczniej poprawia sztywność niż podobne zwiększenie szerokości. Nie oznacza to jednak, że można samodzielnie „dodać kilka centymetrów” bez ponownego sprawdzenia całej konstrukcji.
Jakie rodzaje elementów stosuje się w stropach
Wybór technologii zależy od tego, czy budynek jest murowany, szkieletowy, remontowany czy nowo projektowany. Każde rozwiązanie ma mocne strony, ale też ograniczenia, o których lepiej wiedzieć przed rozpoczęciem prac.
| Rozwiązanie | Najczęstsze zastosowanie | Zalety | Ograniczenia |
|---|---|---|---|
| Drewno lite lub klejone | Domy drewniane, poddasza, remonty | Niska masa, szybki montaż na sucho, naturalny wygląd | Podatność na wilgoć, drgania i słabszą akustykę bez dodatkowych warstw |
| Żelbet monolityczny | Domy murowane, większe obciążenia i nietypowe układy | Duża sztywność, dobra odporność ogniowa i akustyczna | Duża masa, deskowanie, betonowanie i czas potrzebny na dojrzewanie betonu |
| Prefabrykowane belki z pustakami | Typowe stropy gęstożebrowe | Powtarzalny system, ograniczone deskowanie, szybki montaż | Konieczność zachowania rozstawu i detali wskazanych przez producenta |
| Stal | Remonty, stropy Kleina, konstrukcje specjalne | Duża nośność przy smukłym przekroju | Mostki cieplne, zabezpieczenie antykorozyjne i trudniejsze detale połączeń |

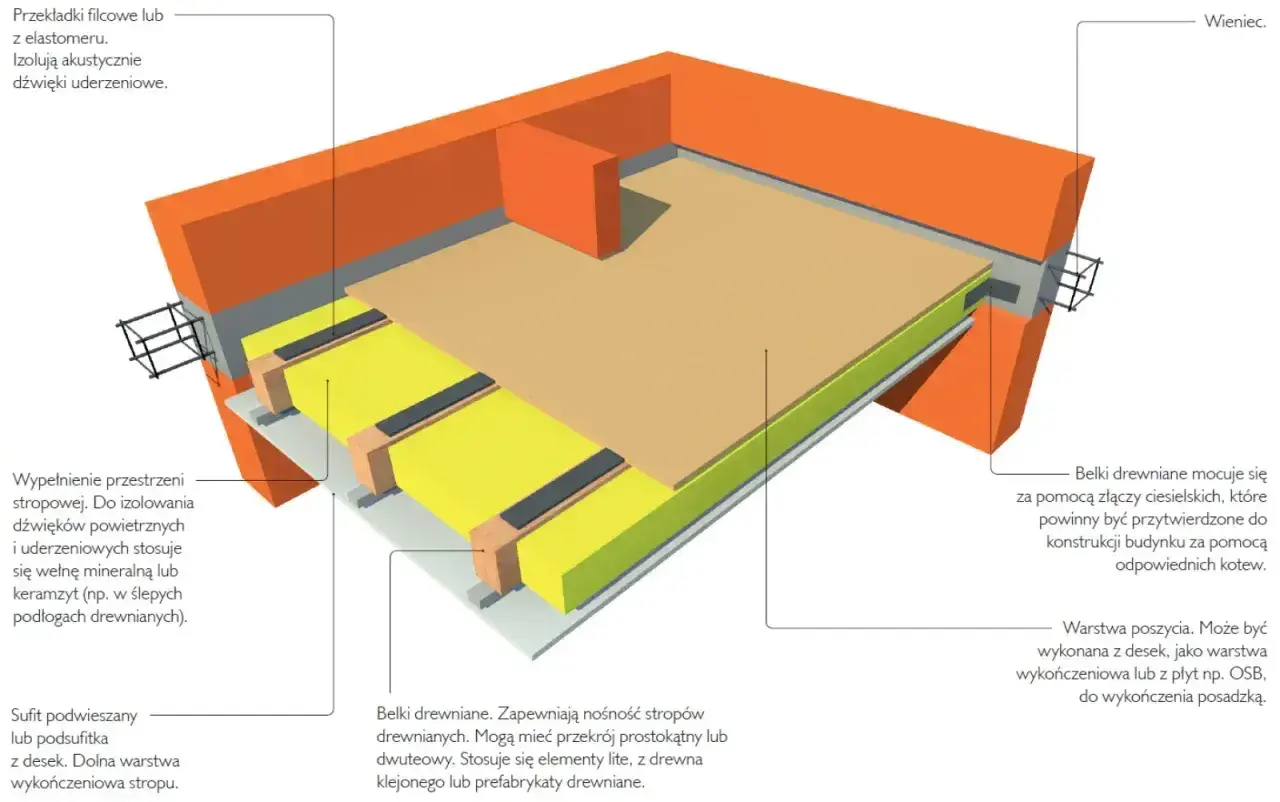

Strop drewniany
Drewno jest lekkie i można je montować bez użycia ciężkiego sprzętu. W typowym budynku mieszkalnym rozstaw osiowy często mieści się w przedziale 60-90 cm, lecz przy większych obciążeniach, dłuższych przęsłach lub cienkim poszyciu stosuje się gęstszy układ.
Popularne przekroje, takie jak 8 × 20 cm, 8 × 24 cm czy 10 × 24 cm, są jedynie przykładami spotykanymi na budowach. Nie są uniwersalną receptą. O wymaganym przekroju decydują między innymi klasa drewna, wilgotność, rozpiętość, sposób podparcia, obciążenie użytkowe i planowane warstwy podłogi.
Stropy gęstożebrowe i prefabrykowane
W systemach takich jak TERIVA albo Porotherm prefabrykowane elementy współpracują z pustakami i nadbetonem. Rozstaw nie jest ustalany dowolnie. W zależności od systemu może wynosić 45, 50, 60 lub 62,5 cm, dlatego trzeba korzystać z dokumentacji konkretnego producenta.
Ta technologia dobrze sprawdza się w powtarzalnych układach domów jednorodzinnych. Przy nietypowym rzucie, dużych otworach, podciągach lub ciężkich ściankach działowych projektant może zalecić dodatkowe żebra, zagęszczenie elementów albo całkowicie inne rozwiązanie.
Jak dobrać przekrój, rozstaw i nośność
Dobór zaczyna się od zebrania obciążeń, a nie od znalezienia gotowego wymiaru w poradniku. Konstruktor uwzględnia ciężar własny stropu, warstw podłogowych i sufitu, obciążenie użytkowe, ewentualne ścianki działowe oraz obciążenia skupione, na przykład od pieca, schodów lub dużej wanny.
W stropie drewnianym można przyjąć prostą zależność praktyczną: mniejszy rozstaw zmniejsza obciążenie przypadające na pojedynczą belkę i ogranicza uginanie poszycia. Nie zastępuje to obliczeń, ale wyjaśnia, dlaczego ten sam przekrój może sprawdzić się przy rozstawie 60 cm, a być niewystarczający przy 100 cm.
Co trzeba sprawdzić w obliczeniach
- Nośność na zginanie, czyli odporność na złamanie lub trwałe uszkodzenie.
- Ugięcie, ponieważ zbyt miękki strop może pękać, skrzypieć i dawać efekt trampoliny.
- Drgania, szczególnie w lekkich stropach drewnianych nad pomieszczeniami mieszkalnymi.
- Docisk na podporze, aby element nie miażdżył muru w miejscu oparcia.
- Stateczność boczną, czyli zabezpieczenie przed przechyleniem lub wyboczeniem.
- Odporność ogniową i akustykę, jeśli strop oddziela mieszkania albo kondygnacje o różnych funkcjach.
Warto rozdzielić dwie kwestie. Strop może mieć wystarczającą nośność, a mimo to być niekomfortowy, bo nadmiernie drga. W domu jednorodzinnym mieszkańcy zwykle szybciej zauważą skrzypienie i ugięcia niż realne przekroczenie granicy bezpieczeństwa, dlatego sztywność użytkowa jest równie ważna jak sama nośność.
Przykład orientacyjny
Załóżmy, że belki drewniane mają pokonać około 4,5 m i będą podtrzymywać podłogę użytkową. Zwiększenie rozstawu z 60 do 90 cm oznacza, że każda z nich przejmie większą część obciążenia, a poszycie będzie miało większe pole do pracy. W takim przypadku projektant może zalecić większy przekrój, mocniejsze deski albo dodatkowe przewiązki.
Taki przykład pokazuje, dlaczego nie należy kopiować rozwiązania z innego domu. Dwa stropy o identycznej rozpiętości mogą wymagać zupełnie innych elementów, jeśli jeden ma lekką podłogę z płyt, a drugi ciężki jastrych, ogrzewanie podłogowe i murowaną ściankę działową.
Jak prawidłowo oprzeć i zamontować elementy
Najczęstsze problemy nie wynikają z samego zakupu niewłaściwego materiału, lecz z detali wykonawczych. Oparcie musi być równe, stabilne i zabezpieczone przed wilgocią. W murze należy przewidzieć odpowiednią długość oparcia zgodnie z projektem, a drewna nie powinno się zamykać w wilgotnej kieszeni bez wentylacji i izolacji.
Montaż stropu drewnianego
- Sprawdź poziom ścian, wieńca lub podciągów oraz rozstaw osiowy.
- Ułóż izolację oddzielającą drewno od wilgotnego podłoża mineralnego.
- Rozmieść elementy zgodnie z projektem, kontrolując ich prostoliniowość.
- Zabezpiecz belki przed przesunięciem i skręcaniem za pomocą przewiązek lub stężeń.
- Wykonaj poszycie oraz warstwy izolacyjne bez blokowania wymaganej wentylacji.
- Przed zamknięciem sufitu sprawdź instalacje i zrób dokumentację fotograficzną przebiegu konstrukcji.
Drewno powinno mieć wilgotność odpowiednią dla miejsca wbudowania i być wolne od oznak sinizny, zgnilizny oraz aktywnego żerowania owadów. Impregnacja nie naprawi zbyt małego przekroju ani błędnego oparcia. Traktuję ją jako element ochrony materiału, a nie zamiennik prawidłowego projektu.
Montaż stropu prefabrykowanego
Przy elementach systemowych kolejność prac ma znaczenie. Najpierw ustawia się podpory montażowe, potem rozkłada prefabrykaty w wymaganym rozstawie, układa pustaki i wykonuje przewidziane zbrojenie. Dopiero po kontroli całości można betonować nadbeton.
Podpory tymczasowe nie są dodatkiem kosmetycznym. Ich liczba, rozmieszczenie i czas pozostawienia zależą od systemu oraz rozpiętości. Usunięcie ich zbyt wcześnie może doprowadzić do nadmiernego ugięcia albo zarysowania stropu, nawet jeśli same prefabrykaty były prawidłowo dobrane.
[search_image] montaż belek stropowych prefabrykowanych TERIVA z podporami montażowymiCo najczęściej psuje dobrze zaprojektowany strop
Najbardziej ryzykowny jest pozornie niewielki błąd, który zostaje przykryty kolejnymi warstwami i staje się trudny do naprawienia. Zanim konstrukcja zniknie pod tynkiem lub podłogą, trzeba dokładnie sprawdzić kilka punktów.
- Zmiana układu ścianek działowych bez konsultacji z konstruktorem. Ścianka może obciążać strop liniowo, a nie punktowo.
- Wiercenie i wycinanie belek pod instalacje. Osłabienie strefy rozciąganej może mieć poważne skutki.
- Zbyt płytkie oparcie albo brak izolacji między drewnem a murem.
- Brak przewiązek, który zwiększa podatność na skręcanie i miejscowe drgania.
- Dodanie ciężkich warstw bez ponownego przeliczenia konstrukcji.
- Łączenie elementów na przypadkowe zakładki bez zaprojektowanego połączenia.
- Zakrycie mokrego drewna, co sprzyja rozwojowi grzybów i późniejszym odkształceniom.
Szczególną ostrożność zachowałbym przy remontach starych budynków. Widoczna belka może wyglądać zdrowo, ale jej końce ukryte w murze bywają zawilgocone lub osłabione przez owady. W takim przypadku potrzebna jest odkrywka, ocena stanu technicznego i często projekt wzmocnienia, a nie tylko wymiana podłogi.
Przeczytaj również: Jaka grubość wełny na strop? WT 2021 i realne oszczędności.
Jak poprawić akustykę i ograniczyć skrzypienie
Sam strop drewniany nie zapewnia takiej izolacyjności akustycznej jak ciężka konstrukcja żelbetowa. Pomagają warstwy rozdzielające, wełna mineralna między elementami, elastyczne taśmy, pływający jastrych oraz szczelne wykończenie sufitu. Najlepszy efekt daje układ kilku warstw o różnych funkcjach, a nie jedna gruba mata.
Skrzypienie zwykle bierze się z ruchu między deskami, łącznikami i podporami. Wkręty dobrane do materiału, właściwe podparcie poszycia oraz zachowanie dylatacji przy ścianach robią większą różnicę niż przypadkowe zwiększanie liczby gwoździ.
Jak podjąć dobrą decyzję przed zakupem materiału
Przed rozmową z wykonawcą przygotuj rozpiętości, układ ścian, planowane warstwy podłogi, przewidywane ścianki działowe i informacje o przeznaczeniu pomieszczeń. Te dane pozwalają konstruktorowi ocenić, czy lepszy będzie lekki strop belkowy, system prefabrykowany czy płyta żelbetowa.
Nie zamawiałbym materiału wyłącznie na podstawie hasła „standardowa belka”. Standard dotyczy konkretnego systemu i konkretnego zakresu zastosowań. W dokumentacji powinny znaleźć się między innymi klasa materiału, długość, przekrój, rozstaw, sposób oparcia i warunki montażu.
Jeśli wykonawca proponuje zmianę przekroju, rozstawu albo rodzaju stropu, poproś o pisemne potwierdzenie projektanta. Taka konsultacja kosztuje znacznie mniej niż późniejsze wzmacnianie konstrukcji, demontaż podłogi czy naprawa pękających ścian działowych.
Najrozsądniejsza zasada jest prosta: wybierz technologię dopasowaną do budynku, a nie budynek do przypadkowo kupionych elementów. Dobrze dobrane belki powinny pracować spokojnie, bez wyczuwalnych drgań, a wszystkie warstwy stropu muszą tworzyć zaplanowany układ, nie przypadkową sumę materiałów.
